Мембранное полотно и прорезиненные ткани: Инженерный обзор

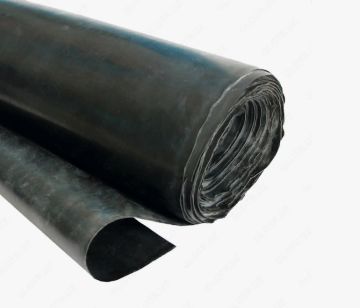

Техническая прорезиненная ткань (техноткань) — это композитный материал, состоящий из тканевой основы (армирующего каркаса) и одного или нескольких слоев эластомера (резины), нанесенных методом каландрирования или промазки. Мембранное полотно — это специализированный вид техноткани, разработанный для работы в качестве гибких, но непроницаемых для газов и жидкостей разделителей (мембран или диафрагм).
Области применения
Эти материалы являются критически важными компонентами в широком спектре отраслей:
- Автомобилестроение и машиностроение: мембраны для бензонасосов, карбюраторов, вакуумных регуляторов.
- Газовая промышленность: диафрагмы для регуляторов давления газа, счетчиков, клапанов.
- Химическая промышленность: мембраны для насосов, перекачивающих агрессивные среды.
- Общее машиностроение: уплотнения, гибкие соединения, амортизирующие элементы.
- Производство спецодежды и СИЗ: изготовление защитных костюмов, гибких резервуаров.
Оборудование, где применяют
Мембранные полотна и прорезиненные ткани служат основой для изготовления рабочих элементов в таких узлах, как: мембранные (диафрагменные) насосы, топливные насосы, пневматические и гидравлические приводы, газовые редукторы, карбюраторы, различные датчики и регуляторы давления.
Материалы и конструкция
Свойства конечного изделия определяются комбинацией тканевой основы и типа резинового покрытия.
| Компонент | Материал | Ключевые характеристики |
|---|---|---|
| Тканевая основа | Хлопчатобумажные ткани (бязь, перкаль), синтетические (капрон, полиамид) | Обеспечивает прочность на разрыв, сопротивление растяжению и стабильность размеров. Синтетика (ТК-80) прочнее и устойчивее к влаге. |
| Резиновое покрытие | Бутадиен-нитрильный каучук (МБС), хлоропреновый каучук (наирит) | Придает герметичность, химическую стойкость (маслобензостойкость - МБС), термостойкость и эластичность. |
Основные типы по ГОСТ / ТУ
Выбор конкретного типа ткани зависит от рабочих условий: среды, температуры и давления.
| Тип материала | Тканевая основа | Ключевые свойства и назначение |
|---|---|---|
| Полотно мембранное | Х/Б или синтетическая (ТК-80) | Высокая газо- и водонепроницаемость, маслобензостойкость. Предназначено для изготовления диафрагм. Толщина от 0,4 до 4,0 мм. |
| Ткань ОТ-1 | Хлопчатобумажная | Общего назначения. Используется для пошива спецодежды, изготовления укрывных материалов, гибких вставок. |
| Ткань ТК-80 | Капрон (полиамид) | Повышенная прочность, износостойкость, влагостойкость. Применяется для изготовления гибких резервуаров, прочных уплотнений. |
Пример условного обозначения
Маркировка обычно регламентируется техническими условиями (ТУ) производителя.
Пример (Российский стандарт):Полотно мембранное 1,2-Н-МБС-ТК-80-1 ТУ ХХХХ-ХХХ-ХХХХХХХХ-20ХХ
- 1,2: Номинальная толщина в мм.
- Н: Тип каучука (Н - на основе нитрильного).
- МБС: Свойство (МаслоБензоСтойкое).
- ТК-80: Тип армирующей ткани (Ткань Капроновая с прочностью 80 Н/мм).
- 1: Тип обрезинивания (1 - одностороннее, 2 - двустороннее).
- ТУ: Обозначение Технических условий.
Принципы подбора и взаимозаменяемости
При замене мембранного полотна или техноткани необходимо исходить из рабочих параметров узла.
| Параметр для подбора | Что необходимо учитывать |
|---|---|
| Рабочая среда | Масло, бензин, керосин, вода, воздух, инертные газы. Определяет требуемый тип каучука (например, МБС для нефтепродуктов). |
| Температурный режим | Диапазон рабочих температур (например, от -30°C до +100°C). |
| Давление и механическая нагрузка | Определяет требуемую прочность тканевой основы. Для высоких нагрузок предпочтительна синтетическая основа (ТК-80). |
| Толщина | Влияет на гибкость и ресурс мембраны. Должна соответствовать конструкторской документации на узел. |
