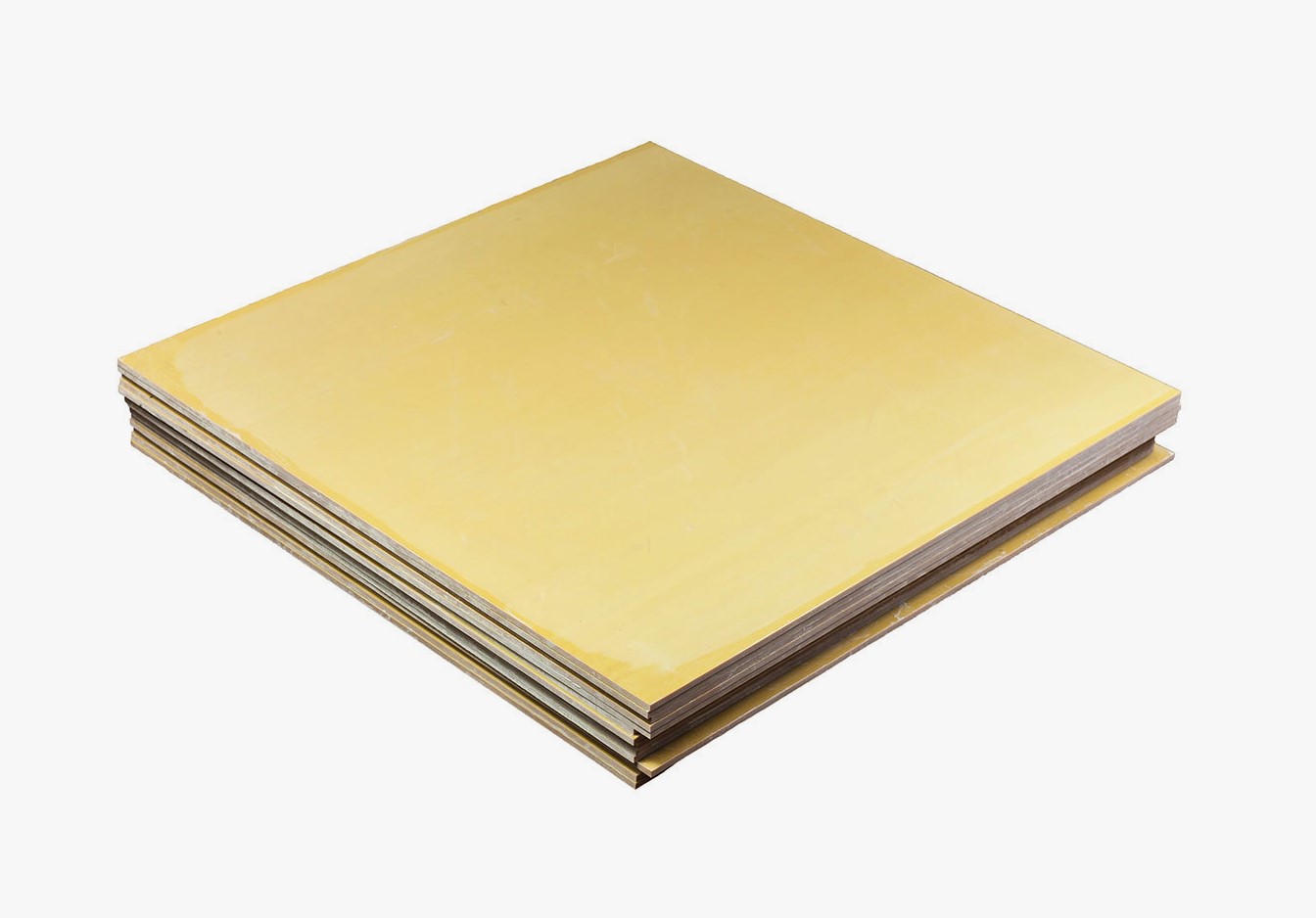

Стеклотекстолит листовой (СТЭФ, G-10/FR-4): Инженерный анализ и применение
В мире конструкционных материалов немногие могут сравниться со стеклотекстолитом по универсальности. Это материал, который стирает грань между диэлектриком и несущим элементом, обеспечивая инженерам уникальный инструмент для решения сложных задач. Данный обзор предназначен для специалистов, которые подходят к выбору материалов системно, основываясь на точных данных и понимании физики процессов.
Общие понятия
Стеклотекстолит — это слоистый композитный материал, полученный методом горячего прессования стеклоткани, пропитанной термореактивным связующим веществом, как правило, на эпоксидной основе. Результатом является чрезвычайно прочный, жесткий и стабильный лист с выдающимися электроизоляционными свойствами, низкой гигроскопичностью и высокой химической стойкостью.
Области применения
Благодаря сочетанию механической прочности и диэлектрических характеристик, стеклотекстолит незаменим в следующих отраслях:
- Электротехника и энергетика: изготовление панелей для электрощитов, клеммных плат, изоляционных прокладок, деталей трансформаторов.
- Радиоэлектроника: основа для печатных плат (в фольгированном исполнении), несущие элементы и изоляторы в РЭА.
- Машиностроение: производство износостойких деталей, шестерен, втулок, направляющих, работающих при высоких нагрузках.
- Криогенная техника: сохраняет прочность и стабильность при сверхнизких температурах.
Оборудование, где применяют
Детали из стеклотекстолита являются ключевыми компонентами в конструкции:
- Высоковольтных выключателей и распределительных устройств.
- Силовых трансформаторов и электрических машин.
- Контрольно-измерительных приборов и автоматики.
- Станков с ЧПУ (в качестве электроизоляционных и конструкционных элементов).
Материалы
Свойства стеклотекстолита определяются синергией двух его основных компонентов.
| Компонент | Материал | Функциональное назначение |
|---|---|---|
| Армирующий наполнитель | Стеклоткань | Обеспечивает высокую механическую прочность, ударную вязкость, стабильность размеров и термостойкость. |
| Связующее вещество | Эпоксидная или эпоксифенольная смола | Связывает слои стеклоткани в монолит, обеспечивает диэлектрические свойства, химическую стойкость и низкое водопоглощение. |
Основные типы по ГОСТ 12652-74
Наиболее распространенные марки стеклотекстолита на эпоксидном связующем — СТЭФ, СТЭФ-1 и СТЭФ-У. Выбор между ними диктуется спецификой применения.
| Параметр | СТЭФ | СТЭФ-1 | СТЭФ-У |
|---|---|---|---|
| Основное назначение | Универсальный, для деталей общего назначения. | Для деталей, требующих точной механической обработки (мелкие отверстия, резьба). | Для работы в условиях повышенной влажности и для наружных установок. |
| Структура стеклоткани | Стандартная | Мелкоячеистая | Стандартная, со специальной обработкой |
| Класс нагревостойкости | F (155 °C) | ||
| Водопоглощение (для листа 1,5 мм) | не более 22 мг | не более 19 мг | не более 18 мг |
Пример условного обозначения
Корректное чтение маркировки — основа для точного соответствия детали чертежу.
- Российские стандарты (ГОСТ):
- Пример:
Стеклотекстолит СТЭФ-1-10 ГОСТ 12652-74
Стеклотекстолит: Наименование материала.
СТЭФ-1: Марка (Стеклотекстолит ЭпоксиФенольный, тип 1).
10: Толщина листа, мм.
ГОСТ 12652-74: Нормативный документ.
- Пример:
- Зарубежные стандарты (NEMA):
Наиболее близкими международными аналогами являются марки G-10 и FR-4.
- Пример:
NEMA Grade FR-4 Sheet, 10mm
NEMA: National Electrical Manufacturers Association (стандартизирующая организация США).
Grade FR-4: Марка материала (FR - Flame Retardant / Огнестойкий).
Sheet: Форма поставки (лист).
10mm: Толщина.
- Пример:
Таблица взаимозаменяемости
Важно: При замене материала необходимо сверять все ключевые параметры (механические, электрические, температурные) по технической документации.
| Российская марка (ГОСТ) | Международный аналог (NEMA) | Условия и примечания |
|---|---|---|
| СТЭФ, СТЭФ-1 | G-10 | Прямой аналог по физико-механическим и диэлектрическим свойствам. |
| СТЭФ, СТЭФ-1, СТЭФ-У | FR-4 | Аналог марки G-10 с добавлением антипиренов (не поддерживает горение). Является предпочтительной заменой в большинстве современных применений из-за повышенных требований пожарной безопасности. |
| (Для повышения термостойкости) | G-11 / FR-5 | Это не прямая замена, а модернизация. Данные марки имеют более высокий класс нагревостойкости (H, 180°C) и применяются, если температурный режим превышает возможности СТЭФ. |
