Ремни клиновые узкого сечения RMA: Американский стандарт для высокомощных приводов
Клиновой ремень узкого сечения стандарта RMA — это высокопроизводительный приводной элемент, разработанный для передачи высоких мощностей и крутящих моментов. Аналогично европейским узкопрофильным ремням, его геометрия с увеличенным отношением высоты к ширине обеспечивает превосходный клиновой эффект и позволяет создавать более компактные и нагруженные приводы по сравнению с классическими ремнями. Эти ремни являются промышленным стандартом для оборудования, произведенного в США и для американского рынка.
Области применения
Ремни стандарта RMA применяются в самых энергонасыщенных отраслях, где надежность является абсолютным приоритетом:
- Нефтегазовая промышленность: приводы буровых насосов, компрессоров, генераторных установок.
- Горнодобывающая отрасль: приводы щековых, конусных и роторных дробилок, грохотов, тяжелых конвейеров.
- Сельское хозяйство: главные приводы на мощных тракторах, комбайнах и стационарных установках американского производства.
- Промышленная вентиляция: приводы крупных градирен, дымососов и систем кондиционирования.
Оборудование, где применяют
Вы встретите эти ремни на широком спектре техники и агрегатов, в первую очередь американских брендов:
- Тяжелая техника: Caterpillar, John Deere, Case IH.
- Дробильно-сортировочное оборудование: Terex, KPI-JCI.
- Промышленные компрессоры и насосы: Gardner Denver, Ingersoll Rand.
- Нефтепромысловое оборудование.
Материалы и конструкция
Способность выдерживать экстремальные нагрузки продиктована использованием материалов с высокими физико-механическими свойствами.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Несущий корд | Предварительно напряженные полиэфирные (PES) или арамидные шнуры | Восприятие растягивающих нагрузок, обеспечение стабильности длины и высокой прочности на разрыв. |
| Резиновая основа | Синтетический каучук (хлоропрен CR, EPDM) с волокнистым наполнителем | Формирует тело ремня, обеспечивает поперечную жесткость, передает усилие сжатия, обладает масло- и термостойкостью. |
| Исполнение | Обернутый (Jacketed) или с фасонным зубом (Cogged / Molded Notch) | Обертка защищает от износа. Зубья повышают гибкость для работы на малых шкивах и улучшают охлаждение. |
Основные типы по стандарту RMA
Американская система классифицирует узкие ремни по ширине верхней грани, выраженной в 1/8 дюйма.
| Профиль (RMA) | Тип | Размеры (Ширина W x Высота H), мм | Инженерные характеристики и применение |
|---|---|---|---|
| 3V / 3VX | 3/8 дюйма | 9.5 x 8 | Высокоскоростные приводы. Аналогичен по назначению европейскому профилю SPZ. |
| 5V / 5VX | 5/8 дюйма | 15.8 x 14 | Наиболее распространенный профиль для промышленных приводов средней и высокой мощности. Схож по области применения с SPB. |
| 8V | 8/8 (1) дюйм | 25.4 x 23 | Для самых тяжелых условий и передачи максимальных мощностей. Применяется на дробилках и в нефтегазовой отрасли. Аналог SPC. |
| 3L, 4L, 5L | FHP* | Различные | *Ремни для малых мощностей (Fractional Horsepower). Не относятся к узким, но часто встречаются на американской технике. |
Пример условного обозначения
Пример:Ремень 5V1400
- 5V: Обозначение профиля ремня (ширина 5/8 дюйма).
- 1400: Номинальная расчетная длина ремня в 1/10 дюйма. То есть, 140.0 дюймов.
Инженерный пересчет в метрическую систему:
$$ L_{мм} = 140.0 \text{ дюймов} \times 25.4 \frac{\text{мм}}{\text{дюйм}} = 3556 \text{ мм} $$

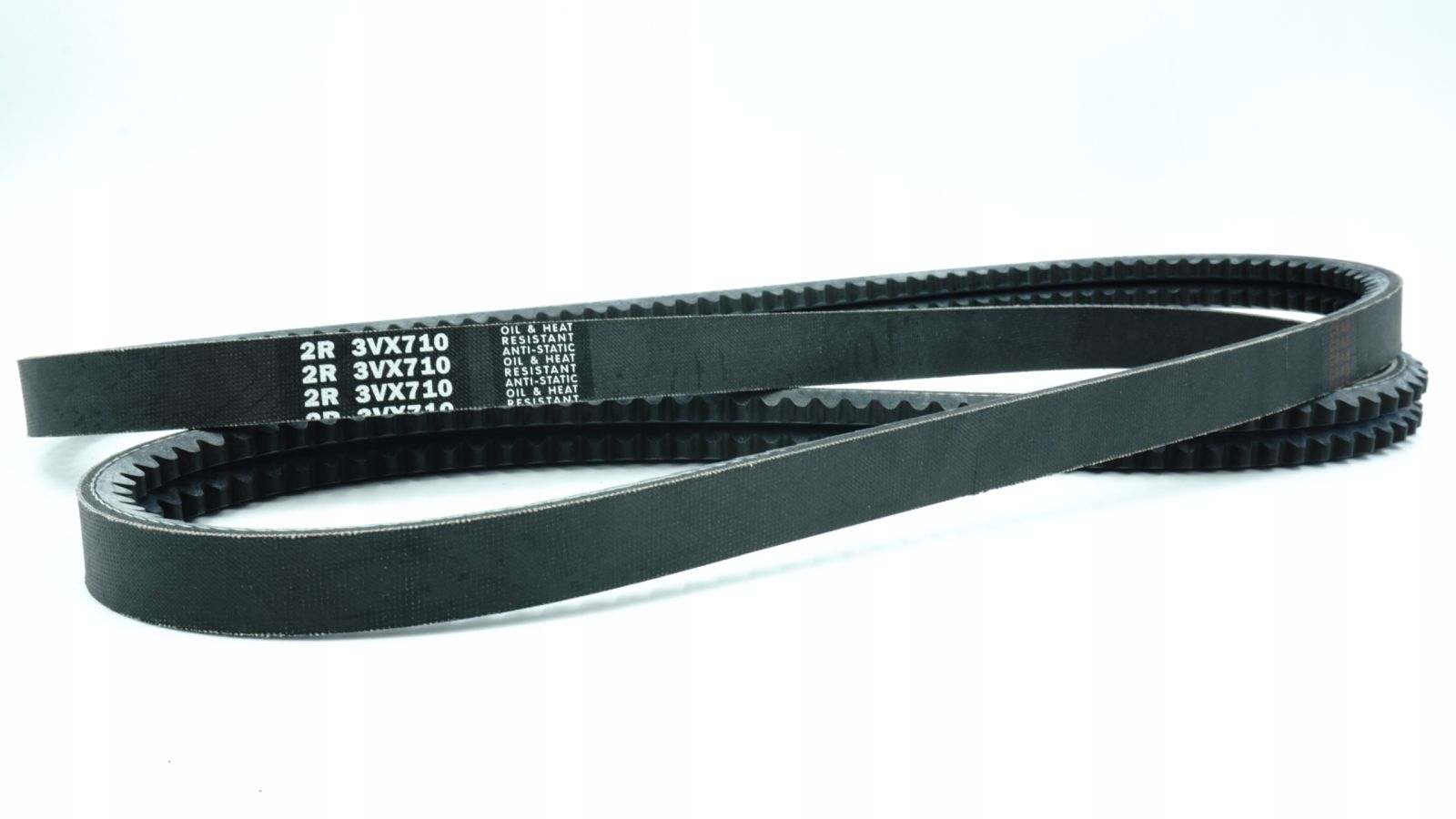

Для зубчатого исполнения добавляется суффикс "X":
5VX1400
Таблица взаимозаменяемости
Ключевой аспект для инженера: стандарты RMA и DIN/ISO не являются взаимозаменяемыми.
| Параметр | Инженерное правило |
|---|---|
| RMA vs. DIN/ISO | Категорически не взаимозаменяемы. Несмотря на схожие размеры, ремни имеют разный угол клина (38-40° у RMA против 40° у DIN) и разные расчетные линии. Установка ремня SPB в шкив 5V приведет к неправильной посадке, низкому КПД и разрушению ремня. |
| Замена гладкого на зубчатый | Допускается в рамках одного стандарта. Ремень 3VX может заменить ремень 3V той же длины для повышения гибкости и ресурса на малых шкивах. |
| Подбор по длине | Заменяемый ремень должен иметь идентичную маркировку профиля и длины (например, 5V1400 заменяется только на 5V1400). |
| Многоручьевые приводы | Замена производится только полным комплектом из ремней одной партии (matched set) для гарантии равномерного натяжения и распределения нагрузки. |
