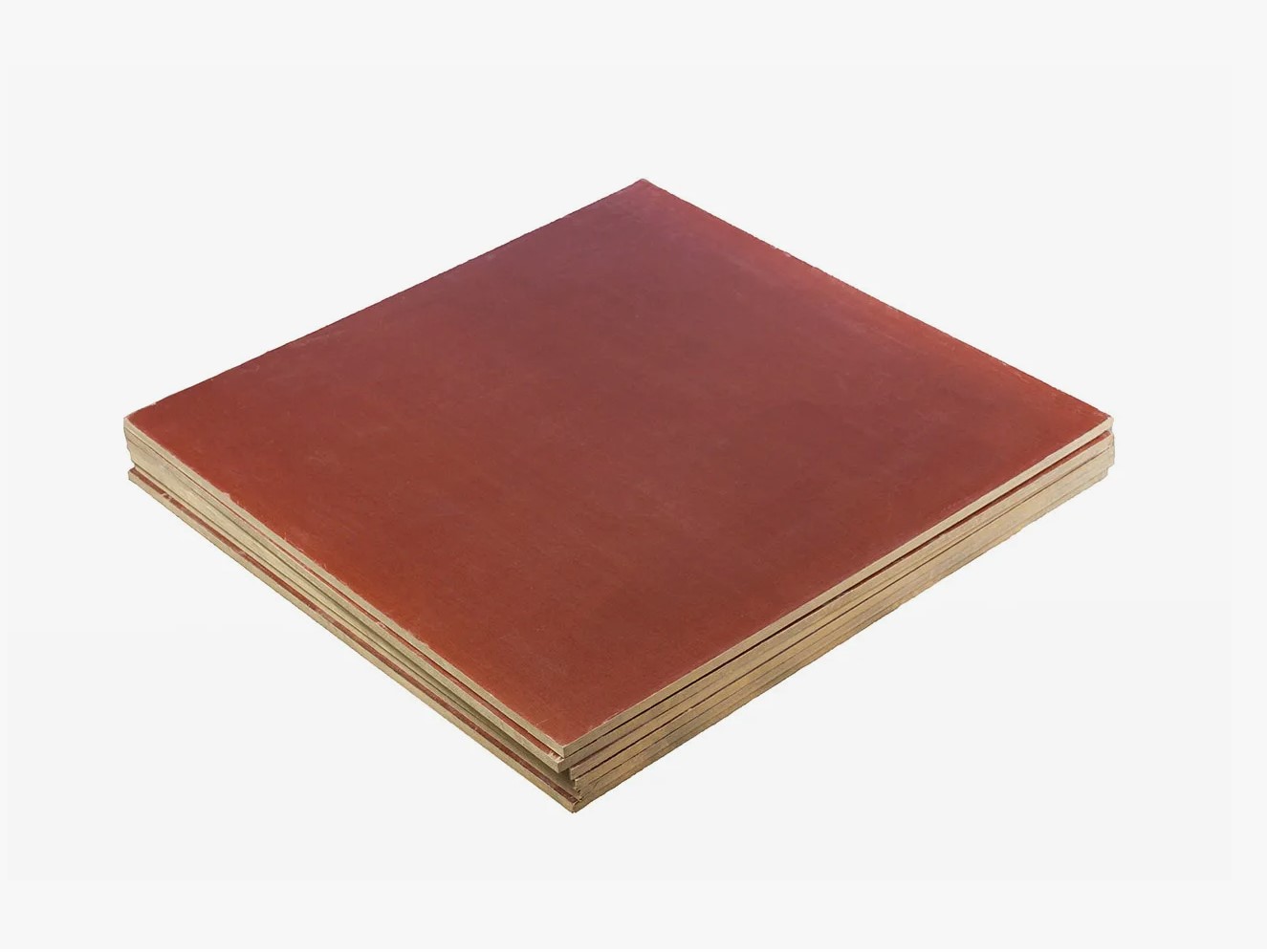

Текстолит листовой (ПТ, ПТК): Инженерный справочник по применению
В мире конструкционных материалов текстолит занимает особое место. Это классический, проверенный временем композит, который остается незаменимым решением для множества инженерных задач, где требуется сочетание механической прочности, износостойкости и хороших диэлектрических свойств. Этот обзор предназначен для специалистов — инженеров, механиков, технологов, — которые выбирают материалы, основываясь на глубоком понимании их характеристик и поведения под нагрузкой.
Общие понятия
Текстолит листовой — это слоистый прессованный материал, состоящий из хлопчатобумажной ткани (армирующий наполнитель) и термореактивного полимера, как правило, фенолформальдегидной смолы (связующее). Благодаря своей структуре, текстолит обладает высокой прочностью на сжатие, ударной вязкостью, легко поддается механической обработке и работает как диэлектрик.
Области применения
Текстолит находит широкое применение в различных отраслях, где его уникальные свойства наиболее востребованы:
- Машиностроение: изготовление деталей, работающих при умеренных механических и электрических нагрузках: шестерен, втулок, подшипников скольжения, кулачков.
- Электротехника: производство электроизоляционных панелей, прокладок, оснований для монтажа электроаппаратуры, клиньев для пазов электрических машин.
- Металлургия: вкладыши для прокатных станов, уплотнительные кольца.
Оборудование, где применяют
Детали из текстолита можно встретить в конструкции следующего оборудования:
- Редукторы и приводы (бесшумные шестерни).
- Низковольтные и средневольтные распределительные устройства (панели, основания).
- Гидравлические прессы и насосы (опорные и уплотнительные кольца).
- Электродвигатели и генераторы (изоляционные детали).
Материалы
Свойства текстолита — это результат синергии двух его основных компонентов.
| Компонент | Материал | Функциональное назначение |
|---|---|---|
| Армирующий наполнитель | Хлопчатобумажная ткань (бязь, миткаль, шифон) | Обеспечивает механическую прочность, ударную вязкость, способность выдерживать вибрационные нагрузки. |
| Связующее вещество (матрица) | Фенолформальдегидная смола | Связывает слои ткани, придает монолитность, определяет диэлектрические свойства и термостойкость. |
Основные типы по ГОСТу
Ключевое различие между марками текстолита заключается в их целевом назначении: конструкционном или электротехническом.
| Параметр | Конструкционный (ПТ, ПТК по ГОСТ 5385-74) | Электротехнический (А, Б по ГОСТ 2910-74) |
|---|---|---|
| Основное применение | Детали, работающие под механической нагрузкой (шестерни, втулки). | Изоляционные детали, работающие под напряжением. |
| Ключевой нормируемый параметр | Механическая прочность (на сжатие, изгиб), ударная вязкость. | Электрическая прочность, пробивное напряжение. |
| Разновидности | ПТК: из более плотной ткани, для крупных деталей. ПТ: для деталей меньшего размера. |
Марка А: повышенные диэлектрические свойства. Марка Б: общего назначения. |
| Рабочая температура, °C | от -65 до +105 | |
Пример условного обозначения
Правильное чтение маркировки позволяет точно идентифицировать материал и его назначение.
- Российские стандарты (ГОСТ):
- Пример 1:
Текстолит ПТК 20 ГОСТ 5385-74
Текстолит: Наименование материала.
ПТК: Марка (Поделочный Текстолит Конструкционный).
20: Толщина листа, мм.
ГОСТ 5385-74: Нормативный документ. - Пример 2:
Текстолит А 2,0 ГОСТ 2910-74
Текстолит: Наименование материала.
А: Марка (электротехническая, высшего качества).
2,0: Толщина листа, мм.
ГОСТ 2910-74: Нормативный документ.
- Пример 1:
- Зарубежные стандарты (DIN 7735):
В европейской системе текстолит обозначается как HGW (Hartgewebe).
- Пример:
HGW 2082
HGW: Hartgewebe (Слоистый пластик на основе ткани).
2082: Код, указывающий на тип смолы (фенольная) и ткани (хлопчатобумажная).
- Пример:
Таблица взаимозаменяемости
Важно: Замена материала должна быть технически обоснована. Некорректный выбор может привести к снижению ресурса или отказу узла.
| Исходный материал | Замена на текстолит | Условия и примечания |
|---|---|---|
| Бронзовая или латунная втулка | ПТ, ПТК | Допустимо при умеренных нагрузках для снижения веса, стоимости и шума. Текстолит может работать со смазкой водой. Необходимо проверить по допустимым удельным давлениям. |
| Гетинакс (бумажный слоистый пластик) | Текстолит А, Б | Является прямой модернизацией, если требуется более высокая механическая прочность и ударная вязкость при сохранении диэлектрических свойств. |
| Текстолит (любая марка) | Стеклотекстолит | Замена на стеклотекстолит целесообразна при необходимости повысить прочность, влагостойкость, термостойкость и диэлектрические характеристики. Является шагом вверх по всем ключевым параметрам. |
