Шевронные уплотнения (ГОСТ 22704-77): Инженерный гид по 'неубиваемым' уплотнениям

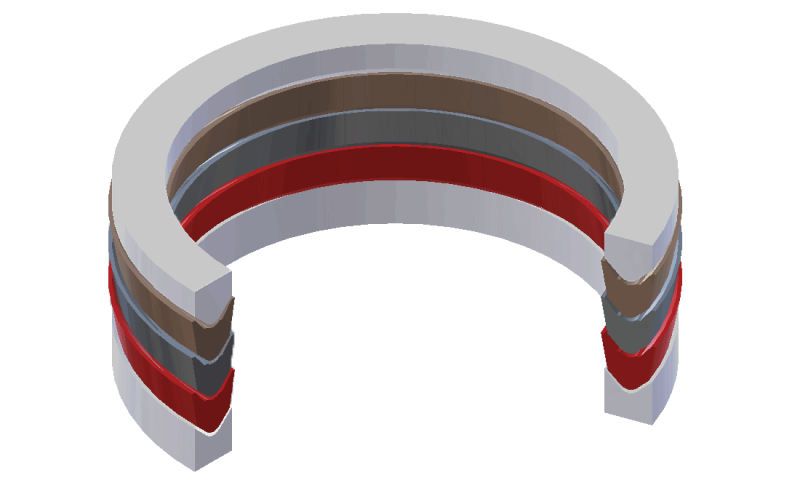

Шевронное уплотнение (V-packing) — это наборное (многокомпонентное) уплотнение для штоков и поршней гидроцилиндров, работающих в особо тяжелых условиях. Оно состоит из набора V-образных манжет, установленных между верхним нажимным и нижним опорным кольцами. Эта конструкция обеспечивает исключительную надежность, долговечность и возможность компенсации износа, что делает ее незаменимой для старого или сильно изношенного оборудования и систем со сверхвысоким давлением.
Области применения
- Гидравлические прессы: главный цилиндр, цилиндры выталкивателей.
- Тяжелая промышленность: гидроцилиндры прокатных станов, горно-шахтного оборудования.
- Судостроение: уплотнения рулевых машин, подруливающих устройств.
- Нефтегазовая отрасль: уплотнения бурового оборудования, запорной арматуры.
Конструкция уплотнительного пакета
Шевронное уплотнение — это система, где каждый элемент играет свою роль.
| Компонент | Типичный материал | Функция |
|---|---|---|
| Манжета шевронная (V-Ring) | Полиуретан (PU), резиноткань (для старых систем). | Основной уплотняющий элемент. Устанавливаются набором из 3-7 штук. Каждая манжета — это дополнительный барьер для утечки. |
| Кольцо нажимное (Pressure Ring) | Полиамид (PA), Полиуретан (PU), металл. | Верхнее кольцо. Равномерно распределяет усилие поджатия от крышки (буксы) на пакет манжет, "активируя" их. |
| Кольцо опорное (Support Ring) | Полиамид (PA), Полиуретан (PU), металл. | Нижнее кольцо. Служит прочным основанием для всего пакета и предотвращает выдавливание (экструзию) манжет в зазор. |
Совет инженера: Всегда меняйте весь пакет! Никогда не пытайтесь заменить только одну изношенную шевронную манжету из набора. Манжеты в пакете прирабатываются и изнашиваются вместе. Установка одной новой манжеты в старый, "просевший" пакет приведет к неравномерному распределению нагрузки, и новая манжета будет разрушена за считанные часы. Шевронное уплотнение меняется только полным комплектом: опорное кольцо + все манжеты + нажимное кольцо.
Принцип работы и преимущества
- Механическое поджатие: При монтаже крышка (букса) гидроцилиндра поджимает нажимное кольцо, которое сжимает весь пакет. Это заставляет V-образные кромки манжет расходиться и прижиматься к штоку и стенке цилиндра, создавая начальное уплотнение.
- Автоматическое самоуплотнение: Под действием давления рабочей жидкости V-образные манжеты "раскрываются" еще сильнее, увеличивая уплотняющее усилие пропорционально давлению.
- Регулировка: По мере износа манжет герметичность можно частично восстановить, немного подтянув крышку и усилив механическое поджатие.
Расшифровка обозначений из вашего запроса
Обозначение обычно состоит из диаметров и названия компонента. Важно понимать, что все три компонента для одного узла имеют одинаковые диаметры.
Примеры комплектов из вашего списка:
- Комплект 500*532:
500*532 Манжета шевронная500*532 Кольцо опорное500*532 Кольцо нажимное
- Комплект 125*105:
125*105 Манжета шевронная125*105 Кольцо нажимное125*105 Кольцо опорное
032*47 Кольцо нажимное/опорное полиамид: Здесь для опорного и нажимного колец указан Полиамид (ПА-6). Это абсолютно правильное инженерное решение для систем высокого давления. Жесткий полиамид намного лучше противостоит экструзии, чем полиуретан, обеспечивая надежную поддержку для уплотняющих манжет.530*570*63 S1012-M 1-3-1: Это каталожное обозначение импортного шевронного пакета.530*570*63: d=530, D=570, H=63 (общая высота пакета).S1012-M: Код профиля по каталогу.1-3-1: Состав пакета: 1 опорное кольцо, 3 шевронные манжеты, 1 нажимное кольцо.
Преимущества изготовления шевронных уплотнений на ТЕХНОТОЧКА
- Изготовление полного комплекта: Производим все компоненты пакета (опорное, нажимное, манжеты) из нужных материалов, обеспечивая их идеальную совместимость.
- Скорость: Изготовление полного комплекта от 1 часа.
- Правильные материалы: Используем износостойкий полиуретан для манжет и жесткий полиамид (или другие конструкционные пластики) для опорных/нажимных колец.
- Любой размер и профиль: Изготавливаем уплотнения по ГОСТ 22704-77, аналоги импортных каталожных пакетов, а также нестандартные по вашим образцам или чертежам.
- Инженерная поддержка: Поможем определить состав пакета и подобрать оптимальные материалы для ваших условий эксплуатации.
- Никаких минимальных партий: Изготавливаем от 1 комплекта.
Как оформить заказ
- Позвоните по телефону: 8 (800) 600-32-29.
- Отправьте заявку с размерами (d x D) и перечнем необходимых компонентов на zakaz@tt.market. Укажите количество манжет в пакете.
- Лучший вариант: Привезите весь изношенный пакет в один из наших офисов. Мы снимем все размеры и изготовим точную копию.
