Конвейерная (транспортерная) лента: Инженерный справочник по ГОСТ 20-2018
В любой отрасли, от горнодобывающей до пищевой, конвейерная лента является основой транспортной системы, ее главной артерией. Выбор правильного типа ленты — это не вопрос предпочтений, а фундаментальное инженерное решение, от которого зависит производительность, надежность и безопасность всего технологического процесса. Этот обзор предназначен для инженеров, механиков и специалистов по снабжению, которые подходят к выбору комплектующих системно, основываясь на точных данных и условиях эксплуатации.
Общие понятия

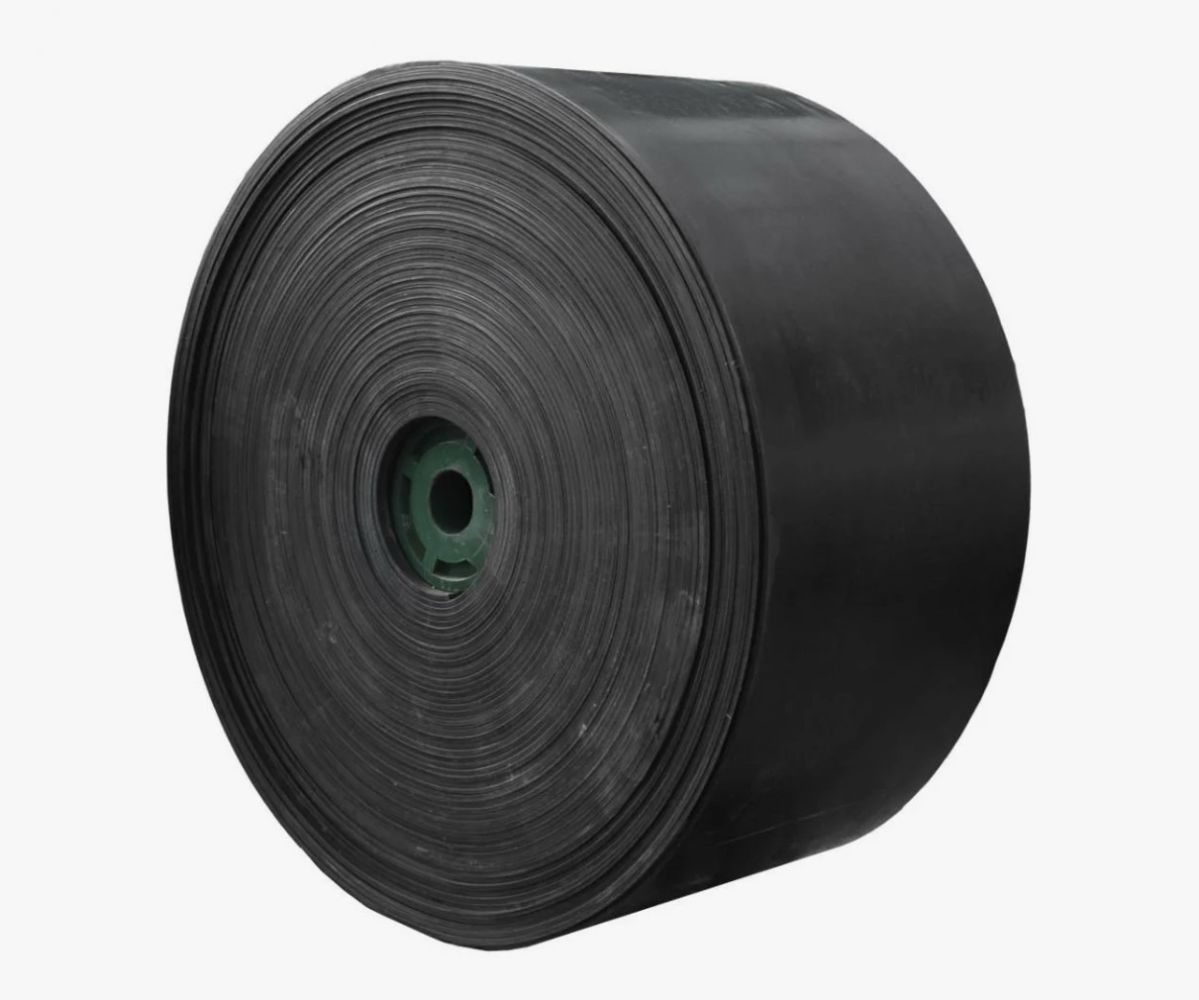

Конвейерная (транспортерная) лента — это тяговый и грузонесущий элемент ленточного конвейера. Ее конструкция представляет собой многослойный композит, состоящий из силового каркаса и резиновых обкладок, которые защищают каркас от повреждений и воздействия транспортируемого материала.
Области применения
Ленты используются практически во всех сферах промышленности для перемещения сыпучих, кусковых и штучных грузов:
- Горнодобывающая промышленность: транспортировка руды, угля, породы.
- Строительство: перемещение песка, щебня, гравия, цемента.
- Сельское хозяйство: транспортировка зерна, корнеплодов, удобрений.
- Производство: перемещение деталей, упакованной продукции на сборочных и логистических линиях.
Оборудование, где применяют
Ленты являются основным рабочим органом следующего оборудования:
- Ленточные конвейеры (стационарные, передвижные).
- Ленточные питатели и дозаторы.
- Ковшовые элеваторы (нории).
- Сортировочные и инспекционные линии.
Материалы
Надежность ленты заложена в ее структуре, где каждый компонент выполняет свою четкую функцию.
| Компонент | Материал | Функциональное назначение |
|---|---|---|
| Тяговый каркас | Синтетические ткани (ТК, EP) или комбинированные (БКНЛ) | Воспринимает продольные тяговые усилия, обеспечивает прочность и каркасность ленты. |
| Обкладки (рабочая и нерабочая) | Резиновая смесь на основе различных каучуков | Защищает каркас от абразивного износа, ударов, влаги, химического и температурного воздействия. |
| Брекерный слой (опционально) | Слой металлокорда или специальной ткани | Устанавливается под рабочей обкладкой для защиты от сквозных пробоев при транспортировке крупнокусковых материалов. |
Основные типы по ГОСТ 20-2018 и Premium-серия УРТ
Выбор типа ленты определяется исключительно условиями ее эксплуатации. Для стандартных задач применяется классификация по ГОСТ, для особо сложных условий — серия УРТ.
| Тип ленты | Назначение | Особенность / Преимущество | Примеры грузов |
|---|---|---|---|
| Серия УРТ (Premium) | Тяжелые условия, высокие риски простоя | Усиленный каркас: нить с ориентированной структурой (Low Elongation) — минимальная вытяжка. Смесь Anti-Age: защита от старения и трещин. Запас прочности: +40% к номиналу ГОСТ. | Ответственные конвейеры, абразивная руда, работа на улице 24/7. |
| 2Л, 2.1, 2.2, 3, 4 | Общего назначения | Базовое исполнение для стандартных нагрузок. | Мало- и среднеабразивные материалы: глина, цемент, зерно, пакеты. |
| 2М, 1.2М | Морозостойкая | Рабочая температура до -60°C. Сохраняет эластичность на холоде. | Любые грузы в условиях Крайнего Севера. |
| 2Т1, 2Т2, 2Т3 | Теплостойкая | Стойкость к температурам до +200°C (Т3). Защита от прогорания. | Горячий агломерат, клинкер, зола, литейные формы. |
| 2Ш, 1.2ШМ | Трудноистираемая (шахтная) | Повышенная стойкость к порезам и истиранию. | Высокоабразивные и острокромочные материалы: руда, уголь, щебень. |
Почему инженеры выбирают серию УРТ?
В рамках ГОСТ 20-2018 существует диапазон допусков. Обычная лента часто производится по нижней границе этих допусков ("эконом"). Лента УРТ — это инженерно усиленная версия для тех, кто считает стоимость владения (TCO).
- Проблема вытяжки решена: Каркас из ткани с ориентированной структурой (High-Tenacity) снижает удлинение в 2-3 раза. Это значит, что конвейер не нужно останавливать каждый месяц для перестыковки (укорачивания) ленты.
- Защита от "старения": В резиновую смесь добавлены ингибиторы озонного старения. Лента не покрывается мелкой сеткой трещин от солнца, что критично для открытых конвейеров.
- Аварийный запас: Адгезия (сцепление) слоев увеличена, что дает до 40% запаса прочности на разрыв при пиковых нагрузках (заклинивание, пуск под нагрузкой).
Пример условного обозначения
Понимание маркировки — ключ к безошибочному заказу и применению ленты.
- Российский стандарт (ГОСТ 20-2018):
- Пример:
Лента 2Т1-1000-4-ТК-200-2-5-2-РБ
2Т1 — Тип ленты (теплостойкая, до 100°C).
1000 — Ширина ленты, мм.
4 — Количество тканевых прокладок.
ТК-200-2 — Тип ткани каркаса (ТК - синтетическая, 200 - прочность на разрыв 1 прокладки, Н/мм).
5 — Толщина рабочей обкладки, мм.
2 — Толщина нерабочей обкладки, мм.
РБ — Резиновый борт (НБ - нарезной борт).
- Пример:
- Зарубежный стандарт (DIN 22102):
- Аналог:
EP 800/4 5+2
EP — Тип ткани каркаса (полиэстер-полиамид).
800 — Общая прочность ленты на разрыв, Н/мм (4 прокладки * 200 Н/мм).
4 — Количество прокладок.
5+2 — Толщины рабочей и нерабочей обкладок, мм.
- Аналог:
Таблица взаимозаменяемости
Важно: Замена конвейерной ленты должна быть технически обоснована. Некорректный выбор типа обкладки или каркаса приводит к преждевременному износу и простоям оборудования.
| Задача / Исходные условия | Чем заменить / Модернизировать | Обоснование и условия |
|---|---|---|
| Частые остановки на перестыковку (вытяжка ленты) | Лента серии УРТ (Premium) | Замена стандартного каркаса на каркас с ориентированной структурой нити устраняет «ползучесть». Лента держит размер весь срок службы. |
| Замена устаревшей ленты на ткани БКНЛ (хлопок) | Лента на ткани ТК или EP | Является прямой модернизацией. Синтетический каркас не подвержен гниению, имеет более низкое удлинение под нагрузкой и позволяет использовать барабаны меньшего диаметра при той же прочности. |
| Лента общего назначения (тип 2Л, 3) быстро изнашивается от абразивного материала (щебень, руда) | Лента типа 2Ш (шахтная) | Лента типа 2Ш имеет обкладку из специальной резиновой смеси с повышенной стойкостью к абразивному износу и порезам, что значительно увеличивает ее ресурс в тяжелых условиях. |
| Лента общего назначения трескается и горит от горячего материала (горячий формовочный песок) | Лента типа 2Т1, 2Т2 или 2Т3 | Выбор конкретной марки (Т1, Т2, Т3) зависит от точной температуры груза. Использование теплостойкой ленты предотвращает расслоение и разрушение каркаса из-за перегрева. |
| Лента общего назначения теряет эластичность и трескается при работе на открытом воздухе зимой | Лента типа 2М (морозостойкая) | Резиновые смеси морозостойких лент сохраняют гибкость при температурах до -60°C, что исключает их растрескивание и позволяет эксплуатировать конвейер круглогодично в любых климатических зонах. |
