Инженерный разбор направляющих колец: Прецизионное ведение и защита

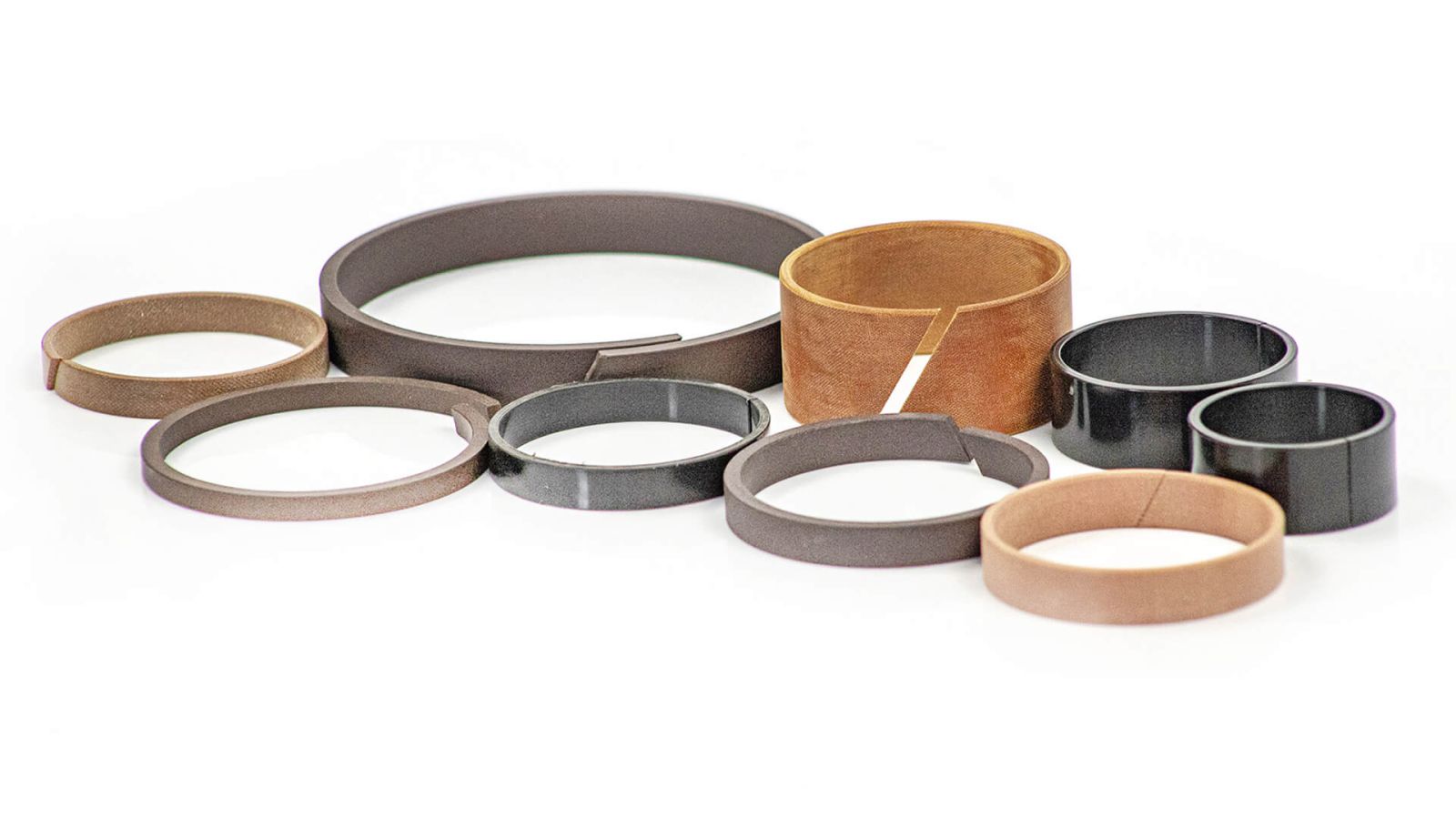

Направляющее кольцо (или опорно-направляющее кольцо, ОНК) — это компонент гидро- и пневмоцилиндров, устанавливаемый в канавки поршня или штоковой опоры. Его основная функция — механическое ведение подвижных частей (штока, поршня) относительно неподвижных (гильзы, крышки), восприятие радиальных сил и предотвращение прямого контакта металлических поверхностей. Таким образом, оно защищает от износа как рабочие поверхности цилиндра, так и основные уплотнительные элементы, значительно продлевая срок службы всего узла.
Области применения
Направляющие кольца — обязательный элемент в большинстве динамических систем:
- Мобильная гидравлика: гидроцилиндры стрел, ковшей, рукоятей экскаваторов, погрузчиков, кранов.
- Промышленное оборудование: гидравлические прессы, термопластавтоматы, металлорежущие станки, прокатные станы.
- Пневматика: пневмоцилиндры исполнительных механизмов в автоматизированных линиях.
- Общее машиностроение: любые узлы, где требуется точное перемещение штока или поршня под действием боковых нагрузок.
Оборудование, где применяют
Эти компоненты являются стандартными для гидроцилиндров Parker, Bosch Rexroth, Hydac, Festo, Camozzi и других ведущих производителей гидравлического и пневматического оборудования.
Материалы
Выбор материала — ключевой фактор, определяющий несущую способность и коэффициент трения.
| Материал | Ключевая характеристика и функция |
|---|---|
| Наполненный ПТФЭ (PTFE + Bronze/Carbon) | Специалист по низкому трению. Обладает самым низким коэффициентом трения, что исключает скачкообразное движение (stick-slip эффект). Идеален для точных перемещений и пневматики. Несущая способность средняя. |
| Полиацеталь (ПОМ, POM) | Универсальный солдат. Хороший баланс между низким трением, высокой износостойкостью и хорошей несущей способностью. Прост в монтаже. Наиболее распространенный материал. |
| Тканевые композиты (фенольная смола + ткань) | Тяжелоатлет. Обладает максимальной несущей способностью и стойкостью к ударным нагрузкам. Применяется в тяжелых условиях эксплуатации, например, в гидроцилиндрах строительной и горной техники. |
Основные типы и сравнительный анализ
Направляющие кольца классифицируются в первую очередь по материалу, который определяет их рабочие характеристики.
| Параметр | ПТФЭ-композит | Полиацеталь (ПОМ) | Тканевый композит (фенольный) |
|---|---|---|---|
| Допустимая радиальная нагрузка | Средняя | Высокая | Очень высокая |
| Коэффициент трения | Очень низкий | Низкий | Средний |
| Стойкость к ударным нагрузкам | Низкая | Средняя | Высокая |
| Рабочая температура | от -60°C до +200°C | от -40°C до +100°C | от -40°C до +120°C |
| Типичное применение | Пневматика, точная гидравлика, химическая промышленность. | Стандартная гидравлика, общее машиностроение. | Тяжелая мобильная гидравлика, прессы, металлургия. |
Пример условного обозначения
Российские стандарты (ГОСТ/ТУ):
Единого ГОСТа на конструкцию нет, они описываются в стандартах на конкретные уплотнительные узлы или по ТУ производителя. Обозначение обычно привязано к геометрии.
Кольцо направляющее 125-130-15
- 125: Внутренний диаметр (для поршневого кольца) или диаметр штока (для штокового).
- 130: Наружный диаметр (для поршневого кольца) или диаметр посадочной канавки в крышке (для штокового).
- 15: Ширина (высота) кольца.
Зарубежные стандарты (ISO 10766):
Обозначение часто включает код типа и размеры.
WR 5800630-0970 (Пример для кольца 58x63x9.7)
- WR: Тип детали (Wear Ring - износостойкое/направляющее кольцо).
- 5800: Диаметр штока/внутренний диаметр (58.00 мм).
- 630: Наружный диаметр (63.0 мм).
- 0970: Ширина (9.70 мм).
Таблица взаимозаменяемости
Инженерное кредо: Экономия на направляющих кольцах приводит к капитальному ремонту гидроцилиндра. Выбор должен быть продиктован нагрузкой, а не ценой.
| Задача | Неправильное (опасное) решение | Правильное решение | Инженерное обоснование |
|---|---|---|---|
| Направляющие поршня гидроцилиндра ковша экскаватора | Использовать кольца из ПТФЭ. | Использовать кольца из тканевого композита (фенольные). | В гидроцилиндрах мобильной техники возникают огромные пиковые и ударные нагрузки. ПТФЭ не обладает достаточной прочностью и будет разрушен, что приведет к контакту поршня с гильзой. |
| Направляющие штока пневмоцилиндра | Использовать кольца из тканевого композита. | Использовать кольца из ПТФЭ-композита. | В пневматике важны низкое трение и плавность хода. Фенольные кольца создадут избыточное трение. ПТФЭ обеспечит минимальное сопротивление и долгий срок службы уплотнений. |
| Установка уплотнений в гидроцилиндр без направляющих колец | "Усилить" уплотнение, поставив манжету большего размера. | Обязательно установить направляющие кольца, предусмотренные конструкцией. | КАТЕГОРИЧЕСКИ НЕДОПУСТИМО. Без направляющих элементов вся боковая нагрузка ляжет на уплотнительную манжету. Она не рассчитана на это, будет срезана или выдавлена в зазор (экструзия) в течение нескольких циклов работы. |
| Замена изношенного ПОМ кольца в стандартном пром. гидроцилиндре | Поставить первое попавшееся кольцо подходящего размера. | Подобрать кольцо из ПОМ или тканевого композита в зависимости от реальных условий эксплуатации. | Если штатное ПОМ кольцо износилось быстро, это может говорить о превышении расчетных нагрузок. В этом случае переход на более прочный тканевый композит будет оправданным инженерным решением. |
