Текстолит стержневой: Инженерный справочник по маркам и применению
Для инженера-конструктора выбор материала — это всегда решение многофакторной задачи, где механическая прочность, электрическое сопротивление, химическая стойкость и вес должны сойтись в одной точке. Стержневой текстолит — это классический, проверенный временем композит, который позволяет создавать легкие, прочные и при этом диэлектрические компоненты для самых ответственных узлов. Этот обзор предназначен для специалистов, которые ценят в материале не только прочность, но и предсказуемость поведения в реальных условиях эксплуатации.
Общие понятия

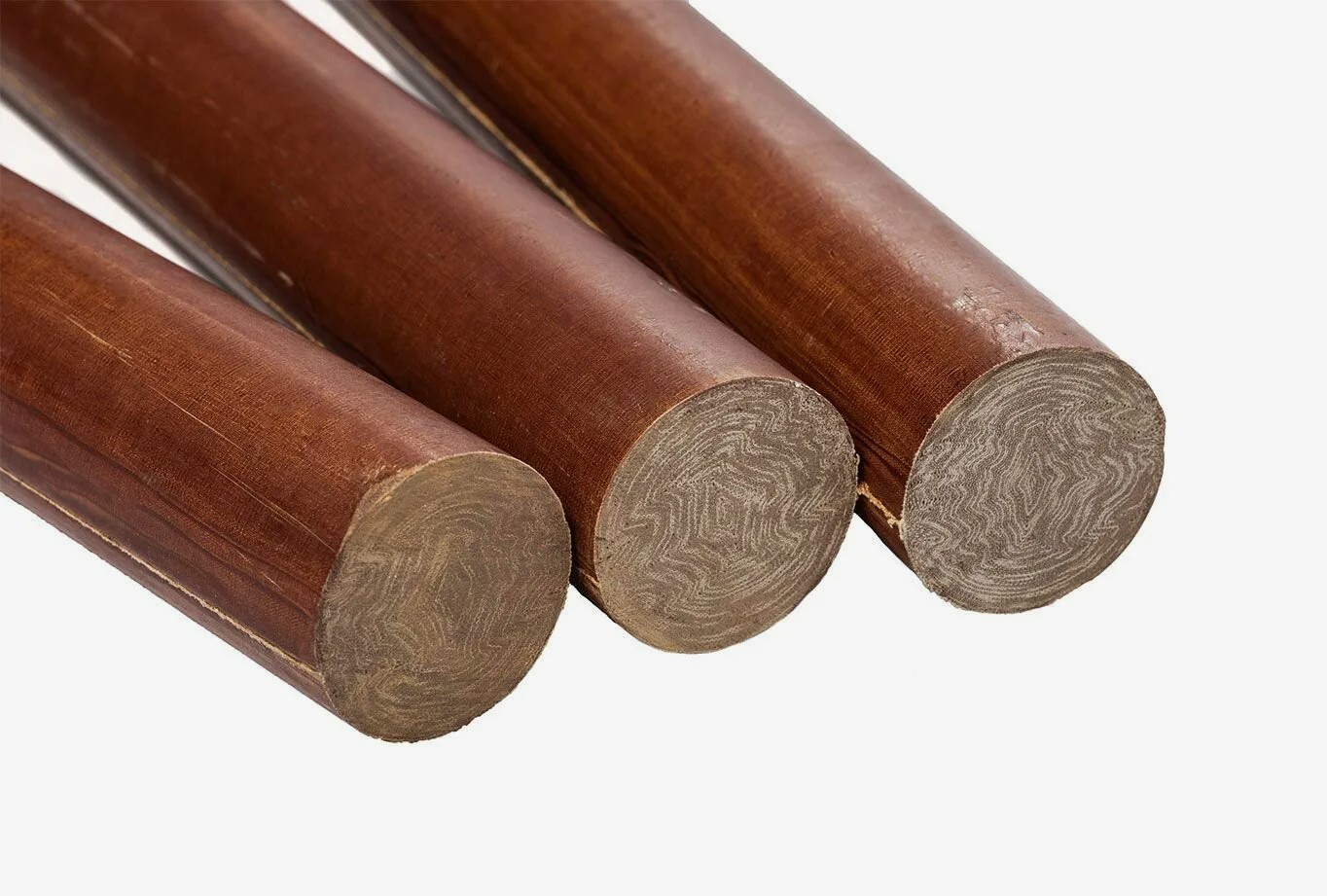

Текстолит стержневой — это монолитный композитный пруток, полученный методом намотки и последующего горячего прессования слоев хлопчатобумажной ткани, пропитанной фенолформальдегидным связующим. В результате получается материал с высокой прочностью на сжатие и изгиб, хорошей ударной вязкостью, отличной обрабатываемостью и достаточными для многих задач диэлектрическими свойствами.
Области применения
Стержневой текстолит является незаменимым материалом в следующих отраслях:
- Машиностроение: изготовление втулок, подшипников скольжения, роликов, бесшумных шестерен, направляющих.
- Электротехника: производство изолирующих шпилек, тяг, крепежных элементов для низковольтного и средневольтного оборудования.
- Гидравлика и пневматика: опорные и поршневые кольца для насосов и прессов.
- Химическая промышленность: детали, работающие в контакте со слабыми кислотами и щелочами.
Оборудование, где применяют
Детали из текстолитовых стержней являются важными компонентами в конструкции:
- Редукторов (в качестве шестерен для снижения шума).
- Низковольтных комплектных устройств (НКУ) и распределительных щитов.
- Насосных агрегатов и компрессоров.
- Трансформаторов и электродвигателей (в качестве изолирующего крепежа).
Материалы
Свойства стержня определяются синергией его армирующей основы и полимерной матрицы.
| Компонент | Материал | Функциональное назначение |
|---|---|---|
| Армирующая основа | Хлопчатобумажная ткань, намотанная в несколько слоев | Обеспечивает механическую прочность, особенно на сжатие, и ударную вязкость. |
| Полимерная матрица | Фенолформальдегидная смола | Связывает слои ткани в монолит, обеспечивает диэлектрические свойства, химическую стойкость и термостойкость. |
Основные типы по назначению
Стержневой текстолит, как и листовой, подразделяется на две основные группы по целевому применению.
| Тип | Аналог (марка листа) | Ключевые характеристики |
|---|---|---|
| Конструкционный (ПТ, ПТК) | ГОСТ 5385-74 | Приоритет отдан механическим свойствам: высокой прочности на сжатие и изгиб, износостойкости. Электрические свойства являются вторичными. |
| Электротехнический (А, Б) | ГОСТ 2910-74 | Основной упор сделан на высокие диэлектрические характеристики — пробивное напряжение и удельное сопротивление. Механическая прочность достаточная, но не является главной характеристикой. |
Пример условного обозначения
Понимание маркировки позволяет безошибочно выбрать материал, соответствующий конструкторской документации.
- Российские стандарты (ГОСТ/ТУ):
- Пример:
Стержень текстолитовый ПТК 25 мм ГОСТ 5385-74
Стержень текстолитовый: Наименование.
ПТК: Марка (Поделочный Текстолит Конструкционный).
25 мм: Номинальный диаметр.
ГОСТ 5385-74: Нормативный документ.
- Пример:
- Зарубежные стандарты (DIN 7735):
- Пример:
HGW 2082 Rod, 25mm
HGW: Hartgewebe (Слоистый пластик на основе ткани).
2082: Код, указывающий на тип смолы (фенольная) и ткани (хлопчатобумажная).
Rod: Форма поставки (стержень).
25mm: Диаметр.
- Пример:
Таблица взаимозаменяемости
Важно: Замена одного конструкционного материала на другой — это ответственное инженерное решение. Необходимо всегда проводить оценку по всему комплексу требований: механическая нагрузка, рабочая температура, среда, электрическое напряжение.
| Исходный материал | Замена на стержень текстолитовый | Условия, ограничения и целесообразность |
|---|---|---|
| Капролон (Полиамид ПА-6) | ПТК, ПТ | Целесообразно, если требуется: - Повышенная жесткость и прочность на сжатие. - Стабильность размеров (текстолит менее гигроскопичен). Нецелесообразно, если: - Деталь работает на истирание без смазки (капролон имеет более низкий коэффициент трения). - Требуется высокая ударная вязкость (капролон более пластичен). |
| Бронзовые / латунные сплавы | ПТК, ПТ | Целесообразно для: - Снижения веса (в ~4-5 раз). - Уменьшения шума (например, в шестернях). - Снижения стоимости. Ограничения: - Значительно более низкая прочность и модуль упругости. Требуется обязательный перерасчет на прочность. - Нижний предел рабочей температуры (~105°C). |
| Гетинакс стержневой | Текстолит А, Б | Является прямой модернизацией. Текстолит обладает существенно большей механической прочностью и ударной вязкостью при сопоставимых диэлектрических свойствах. Замена рекомендуется для повышения надежности узла. |
| Стеклотекстолит стержневой | Не является заменой. | Стеклотекстолит — материал более высокого класса. Заменять стеклотекстолит на текстолит — это даунгрейд (понижение характеристик), допустимый только после тщательного анализа нагрузок и условий, если есть избыточный запас прочности. |
