Инженерный разбор колец овального сечения по ОСТ В 38.0521-85

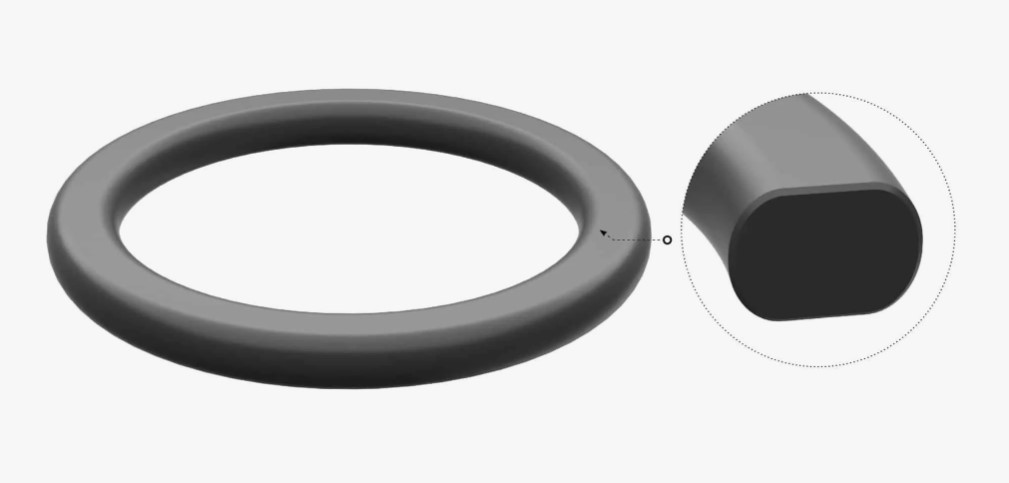

Резиновые кольца овального сечения — это высокоточные уплотнительные элементы, предназначенные для герметизации неподвижных и подвижных соединений в гидравлических, топливных и пневматических системах. Отраслевой стандарт ОСТ В 38.0521-85 предъявляет повышенные требования к качеству материалов, точности изготовления и эксплуатационным характеристикам, что обусловлено их применением в критически важных узлах.
Области применения
Сфера применения этих колец — это техника, где отказ недопустим:
- Авиационно-космическая промышленность: уплотнение штоков и поршней гидроцилиндров шасси, рулевых приводов, топливных насосов и клапанов.
- Оборонная промышленность: герметизация гидравлических и пневматических систем специальной наземной и морской техники.
- Высокотехнологичное машиностроение: уплотнения в ответственном промышленном оборудовании, работающем при высоких давлениях и в широком диапазоне температур.
Оборудование, где применяют
Эти кольца являются штатными уплотнениями в гидроагрегатах самолетов (Су, МиГ), вертолетов (Ми, Ка), в гидравлических системах специальной техники, а также в прецизионных клапанах и насосах, где требуется максимальная надежность.
Материалы
Надежность кольца определяется маркой резиновой смеси, которая зашифрована в его обозначении.
| Марка резины | Базовый каучук и его ключевая функция |
|---|---|
| ИРП-2035 | Фторкаучук (FKM, СКФ-26). Элитный материал. Обеспечивает работоспособность в контакте с агрессивными маслами, топливами и гидравлическими жидкостями в экстремально широком диапазоне температур. |
| ИРП-1118 | Бутадиен-нитрильный каучук (NBR, СКН-26). Проверенный временем "специалист по маслам". Гарантирует надежную работу в стандартных гидравлических и топливных системах при умеренных температурах. |
Основные типы по ОСТ В 38.0521-85 и их различия
Ключевое различие между кольцами по данному ОСТ — это материал, который определяет их температурный класс и химическую стойкость.
| Параметр | Кольца из резины ИРП-2035 | Кольца из резины ИРП-1118 |
|---|---|---|
| Базовый каучук | Фторкаучук (FKM) | Бутадиен-нитрильный каучук (NBR) |
| Рабочий диапазон температур | от -20°C до +200°C | от -50°C до +130°C |
| Ключевое свойство | Высочайшая термо- и химстойкость. Стойкость к агрессивным авиационным маслам (ИПМ-10, ВНИИ НП-50) и топливам. | Отличная масло- и бензостойкость. Хорошая эластичность при низких температурах. |
| Основное применение | Высокотемпературные зоны двигателей, топливные системы, гидравлика, работающая с "горячими" жидкостями. | Стандартные гидро- и пневмосистемы, работающие в умеренном климате. |
Пример условного обозначения
Российские стандарты (ОСТ В 38.0521-85):
Кольцо 1-050-2035 ОСТ В 38.0521-85
- 1: Группа точности. 1 — для подвижных соединений, 2 — для неподвижных соединений.
- 050: Внутренний диаметр кольца (d) в мм.
- 2035: Марка резиновой смеси (в данном случае — ИРП-2035 на основе фторкаучука).
- ОСТ В 38.0521-85: Нормативный документ, гарантирующий соответствие кольца всем требованиям.
Зарубежные стандарты:
Прямых аналогов нет, так как стандарт определяет не только материал, но и специфическую овальную геометрию сечения. При подборе аналога необходимо указывать материал (FKM или NBR), твердость по Шору А и точные размеры, часто по чертежу.
Таблица взаимозаменяемости
Инженерное кредо: В ответственных системах замена уплотнения "похожим" — это запланированная авария. Соответствие стандарту и материалу — единственный критерий.
| Задача | Неправильное (опасное) решение | Правильное решение | Инженерное обоснование |
|---|---|---|---|
| Уплотнение штока гидроцилиндра вблизи двигателя (температура +150°C) | Установить кольцо из резины ИРП-1118 (NBR). | Установить только кольцо из резины ИРП-2035 (FKM). | Резина NBR при +150°C быстро деградирует, теряет эластичность и разрушается. Только фторкаучук (FKM) рассчитан на длительную работу при таких температурах. |
| Уплотнение пневмоцилиндра, работающего при -45°C | Установить кольцо из резины ИРП-2035 (FKM). | Установить кольцо из резины ИРП-1118 (NBR). | Стандартный фторкаучук теряет эластичность при температурах ниже -20°C и может "пропускать" на холоде. Нитрильный каучук ИРП-1118 сохраняет работоспособность до -50°C. |
| Уплотнение в посадочном месте, рассчитанном под овальное сечение | Установить стандартное кольцо круглого сечения ГОСТ 9833-73. | Использовать только кольцо овального сечения по ОСТ В 38.0521-85. | Геометрия канавки (паза) спроектирована под конкретный профиль уплотнения. Установка кольца другого сечения приведет к неправильному обжатию, концентрации напряжений и потере герметичности. |
| Уплотнение фланца в системе с гидравлическим маслом АМГ-10 (температура до +100°C) | Использовать более дорогое кольцо из ИРП-2035. | Использовать кольцо из ИРП-1118. | Оба материала стойки к маслу АМГ-10, но температурный режим позволяет использовать более экономичный вариант на основе NBR. Применение FKM здесь избыточно и нецелесообразно. |
