Уплотнения "Лайон": Инженерный стандарт для сверхвысоких давлений
Уплотнение "Лайон" (также известное как шевронное или пакетное уплотнение) — это наборный уплотнительный узел, состоящий из нескольких резинотканевых элементов специального профиля. Его основная задача — обеспечение герметичности в подвижных соединениях (шток-цилиндр, плунжер-втулка) гидравлических систем, работающих в условиях крайне высоких давлений и тяжелых нагрузок, где монолитные манжеты не справляются.
Области применения
Данные уплотнения являются незаменимым компонентом в самых энергоемких и ответственных отраслях промышленности:
- Тяжелое машиностроение: гидравлические прессы, манипуляторы.
- Металлургия: оборудование для ковки, штамповки, прокатки.
- Горнодобывающая промышленность: гидроцилиндры шахтных крепей, экскаваторов.
- Нефтегазовая отрасль: уплотнения для бурового и устьевого оборудования.
Оборудование, где применяют
Уплотнения "Лайон" устанавливаются в гидроцилиндры плунжерного и поршневого типа, работающие под экстремальной нагрузкой:
- Гидравлические прессы (ковочные, штамповочные, экструзионные)
- Мощные домкраты и подъемники
- Гидроцилиндры шагающих экскаваторов
- Запорная арматура высокого давления
Материалы
Стойкость к выдавливанию и долговечность уплотнения обеспечивается его композитной структурой.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Уплотняющая матрица | Маслобензостойкая резина (NBR) | Обеспечивает эластичность, герметичность и плотное прилегание к уплотняемым поверхностям. |
| Армирующий каркас | Прорезиненная техническая ткань (бельтинг, хлопок, синтетика) | Придает уплотнению механическую прочность, воспринимает на себя давление и предотвращает выдавливание (экструзию) резины в зазоры. |

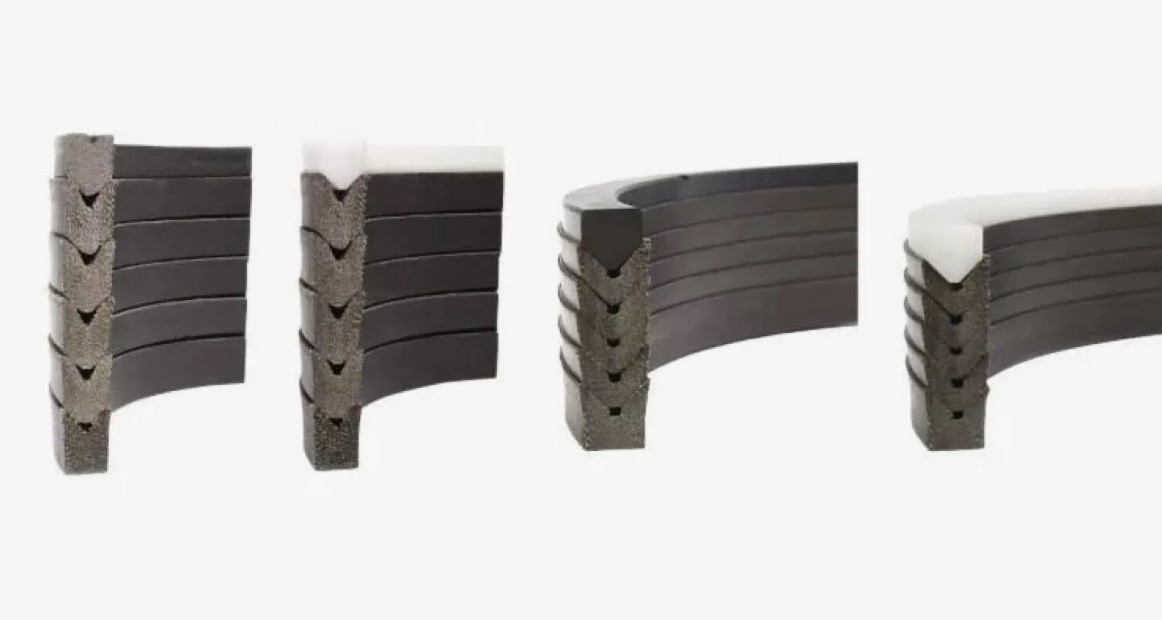

Основные типы элементов в наборе
Эффективность уплотнения достигается за счет совместной работы нескольких элементов разной формы, которые устанавливаются в уплотнительную камеру пакетом.
| Тип элемента | Профиль сечения | Функция в уплотнительном пакете |
|---|---|---|
| Манжета шевронная | V-образный (тип "В") | Основной уплотнительный элемент. Под действием давления кромки (губки) расходятся, прижимаясь к штоку и цилиндру. Устанавливаются набором из нескольких штук. |
| Кольцо нажимное | Г-образный (тип "Г") | Устанавливается сверху пакета. Равномерно распределяет усилие поджатия от крышки (грундбуксы) на пакет шевронных манжет. |
| Кольцо опорное | Г-образный (тип "Г") | Устанавливается снизу пакета. Предотвращает выдавливание нижней шевронной манжеты в зазор между штоком и корпусом под действием высокого давления. |
Пример условного обозначения
Пример (коммерческое/заводское обозначение):25*40 мм Г полоса лайон
- 25*40 мм: Габаритные размеры сечения полосы/кольца в мм. В зависимости от профиля это могут быть радиальная ширина и осевая высота.
- Г: Указание на Г-образный профиль (нажимное/опорное кольцо).
- полоса лайон: Наименование продукта. "Полоса" означает, что изделие поставляется в виде отрезка для последующей стыковки, "кольцо" — в виде готового замкнутого элемента.
Важно: Единого ГОСТ или DIN на уплотнения "Лайон" не существует. Они производятся по ТУ заводов-изготовителей или чертежам заказчика. Поэтому подбор осуществляется исключительно по размерам и профилю.
Таблица подбора и взаимозаменяемости
Замена уплотнения "Лайон" требует точного измерения посадочных мест и старых элементов.
| Ключевой параметр | Что необходимо измерить/определить |
|---|---|
| Уплотняемые диаметры | Диаметр штока/плунжера и диаметр посадочного места в цилиндре (сальниковой камеры). |
| Размеры сечения | Радиальная ширина и осевая высота каждого элемента в пакете (V-образной манжеты, Г-образных колец). |
| Высота пакета | Общая высота всего набора уплотнений в сборе. Определяет количество шевронных манжет в пакете. |
| Рабочая среда и температура | Определяет тип резиновой смеси, из которой должны быть изготовлены уплотнения. |
