Футеровочные плиты: Инженерный анализ защиты от износа
Футеровочная плита (или футеровка) — это сменный защитный элемент, изготовленный из высокопрочных износостойких материалов (чаще всего специальной резины). Ее основная задача — принимать на себя весь абразивный и ударный износ от потока сыпучего или кускового материала, тем самым предохраняя от разрушения основные металлические конструкции оборудования (бункеры, желоба, кузова). Это sacrificial component, то есть "жертвенный" элемент, замена которого в разы дешевле ремонта или замены всего узла.
Области применения
Футеровка является стандартом де-факто в отраслях, связанных с перевалкой больших объемов абразивных материалов:
- Горно-обогатительная промышленность: облицовка бункеров, течек, пересыпных узлов конвейеров.
- Производство строительных материалов: защита желобов и силосов на бетонных и асфальтовых заводах.
- Угольная промышленность: футеровка вагонов, кузовов самосвалов, перегрузочных станций.
- Металлургия: защита оборудования от абразивного воздействия руды, кокса, агломерата.
Оборудование, где применяют
Футеровочные плиты устанавливаются на внутренние поверхности оборудования, контактирующие с потоком материала:
- Пересыпные течки и желоба
- Приемные и накопительные бункеры
- Кузова карьерных самосвалов и думпкаров
- Вибролотки и питатели
Материалы
Эффективность футеровки напрямую зависит от правильно подобранного материала, способного противостоять конкретному типу износа.
| Материал | Ключевые характеристики |
|---|---|
| Износостойкая резина | Высокая эластичность, отлично поглощает энергию удара. Эффективна против ударного и абразивного износа при углах падения до 45°. Снижает уровень шума. |
| Полиуретан (ПУ) | Высочайшая стойкость к абразивному износу скольжения. Идеален для работы с мелкофракционными, влажными и налипающими материалами. |
| Резинокерамика | Композитный материал: керамические элементы, вулканизированные в резиновую матрицу. Сочетает твердость керамики (сопротивление режущему износу) и эластичность резины (поглощение ударов). |
Основные типы по способу крепления
Конструкция плиты и способ ее монтажа определяют надежность фиксации и простоту замены.
| Тип плиты | Способ монтажа | Особенности |
|---|---|---|

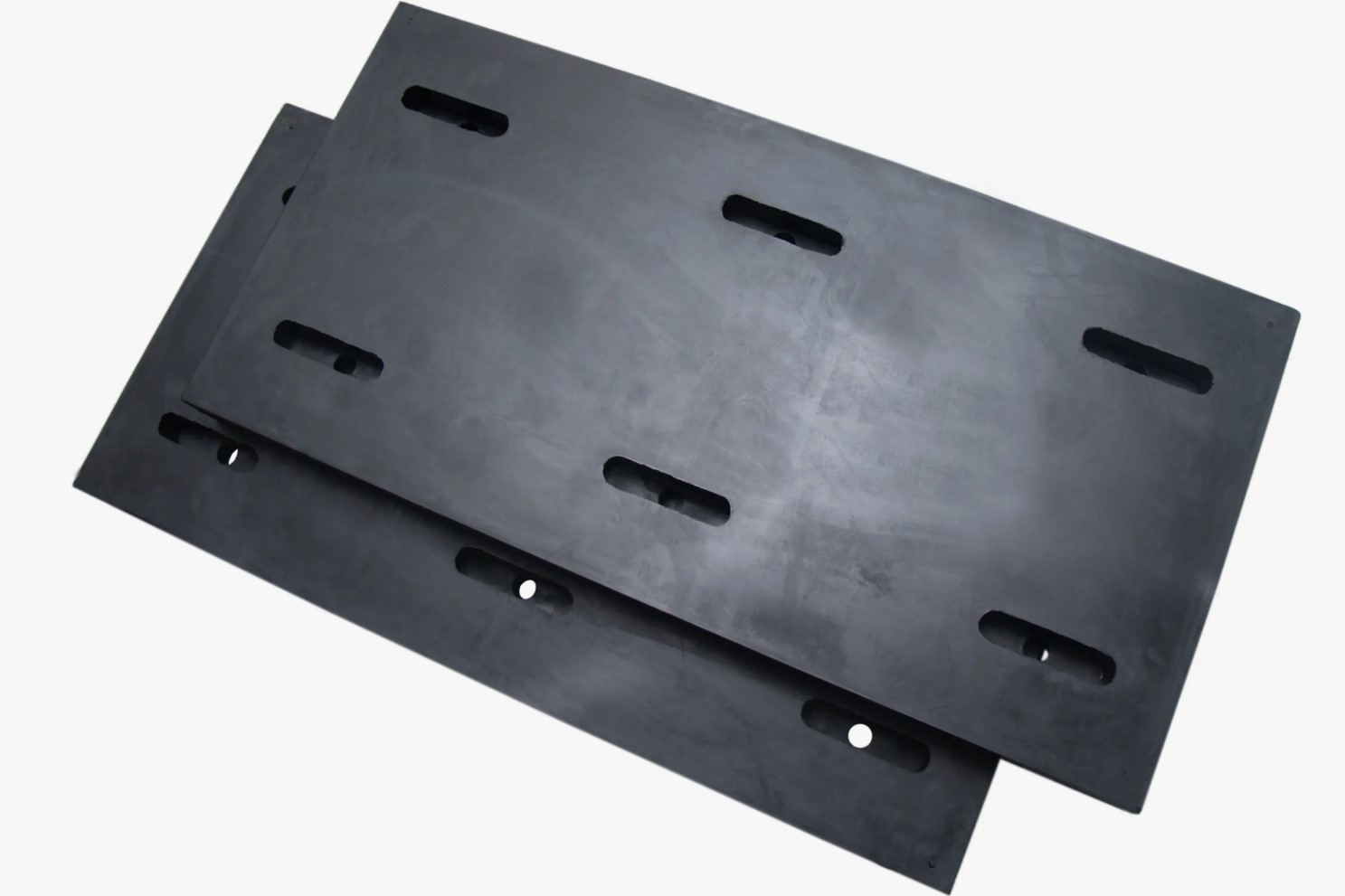

| С болтовыми отверстиями | Крепление болтами к основной конструкции. | Надежная механическая фиксация. Требует сверления отверстий в корпусе оборудования. В плитах могут быть установлены металлические втулки. |
| Без отверстий (под клей) | Приклеивание к поверхности с помощью специальных двухкомпонентных клеев. | Создает сплошную защитную поверхность без зазоров. Требует тщательной подготовки поверхности. |
| Со стальной подложкой | Резиновый слой вулканизирован к стальному листу, который приваривается или прикручивается к оборудованию. | Максимальная прочность крепления. Используется в условиях сильных ударных и сдирающих нагрузок. |
Пример условного обозначения
Пример (Российский стандарт / ТУ):Плита футеровочная 1500х750х20 с болтовыми отверстиями
- Плита футеровочная: Наименование изделия.
- 1500: Длина плиты в мм.
- 750: Ширина плиты в мм.
- 20: Толщина плиты в мм.
- с болтовыми отверстиями: Указание на тип крепления.
Иногда могут встречаться внутренние заводские артикулы, например, ГИП 88.30-01, которые также несут информацию о геометрии и материале плиты.
Принципы подбора и взаимозаменяемости
Для корректной замены футеровки необходимо знать точные параметры изношенного элемента и условия его работы.
| Параметр для подбора | Что необходимо определить |
|---|---|
| Геометрия | Длина, ширина и, что особенно важно, толщина плиты. |
| Способ крепления | Наличие, количество, расположение и диаметр болтовых отверстий. Либо указание, что плита гладкая (под клей). |
| Характер износа | Ударные нагрузки (крупный кусок, большая высота падения) или истирание (мелкая фракция, износ скольжением). Это определяет выбор материала. |
| Твердость резины | Измеряется в единицах по Шору А. Более мягкая резина (40-50 ед.) лучше гасит удары, более твердая (60-70 ед.) лучше сопротивляется истиранию. |
