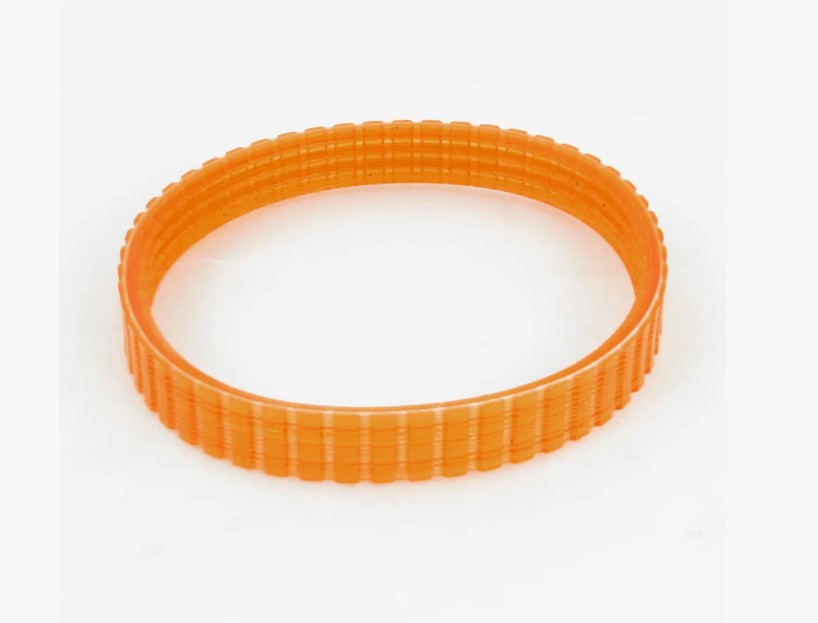

Полиуретановые широкоугольные ремни: Компактность и скорость для прецизионных приводов
Широкоугольный ремень — это монолитный клиновой ремень, изготовленный из высокопрочного полиуретана и имеющий угол профиля 60° (вместо стандартных 40°). Такая геометрия обеспечивает более низкий профиль, превосходную гибкость и возможность работы на шкивах экстремально малого диаметра. Это идеальное решение для передачи мощности на высоких скоростях (до 60 м/с) в стесненных условиях, где требуется плавность хода и минимальные вибрации.
Области применения
Данный тип ремней незаменим в отраслях, требующих высокой точности и скорости вращения:
- Станкостроение: приводы высокоскоростных шлифовальных и фрезерных шпинделей, сверлильные станки, токарные автоматы.
- Деревообработка: приводы фрез, строгальных станков.
- Текстильная промышленность: индивидуальные приводы веретен прядильных и крутильных машин.
- Офисная и измерительная техника: приводы плоттеров, сканеров, лабораторного оборудования.
Оборудование, где применяют
Широкоугольные ремни являются ключевым элементом в точных и скоростных механизмах:
- Высокооборотные шпиндели металлообрабатывающих станков.
- Настольные сверлильные и токарные станки.
- Промышленные швейные машины.
- Центрифуги и сепараторы.
Материалы и конструкция
Исключительные характеристики ремня достигаются за счет монолитной конструкции из современных полимеров.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Тело ремня | Термопластичный полиуретан (PU) высокой твердости (обычно 85-92 ShA) | Обеспечивает монолитность конструкции, высокий коэффициент трения, исключительную износостойкость, а также стойкость к маслам, озону и многим химикатам. |
| Силовой каркас (корд) | Полиэфирные (полиэстеровые) нити | Воспринимает растягивающую нагрузку, обеспечивает высокую прочность и стабильность длины ремня в процессе эксплуатации. |
Основные типы по международной классификации
Ремни классифицируются по размеру их поперечного сечения (профилю). Отечественные ГОСТы на данный тип ремней отсутствуют, используется общепринятая международная система.
| Профиль | Ширина по верхней грани (W), мм | Высота (h), мм | Инженерное назначение |
|---|---|---|---|
| 3M | 3 | 2 | Легконагруженные приводы с очень высокими скоростями, миниатюрные механизмы. |
| 5M | 5 | 3 | Приводы офисной техники, электроинструмента, малых станков. |
| 7M | 7 | 4 | Наиболее распространенный профиль для приводов шпинделей станков, промышленных вентиляторов. |
| 11M | 11 | 7 | Тяжелонагруженные приводы деревообрабатывающих, камнерезных станков, мощные промышленные приводы. |
Пример условного обозначения
Маркировка ремней данного типа является международной и содержит всю необходимую информацию.
Пример (многоручьевой ремень):1950 3/11M
- 1950: Эффективная длина ремня (Ld) в мм.
- 3: Количество ребер (ручьев) в ленте.
- 11M: Профиль ремня (сечение с верхней гранью 11 мм).
Пример (одноручьевой ремень):1750 11M
- 1750: Эффективная длина ремня (Ld) в мм.
- 11M: Профиль ремня. Отсутствие цифры перед профилем означает, что ремень одноручьевой.
Таблица взаимозаменяемости
Для корректной работы привода замена широкоугольного ремня должна производиться на изделие с полностью идентичными параметрами.
| Параметр | Инженерное правило |
|---|---|
| Профиль (сечение) | Должен строго совпадать. Установка ремня профиля 7M в шкивы под 11M (и наоборот) недопустима, так как приведет к неправильному расположению ремня в канавке шкива, проскальзыванию и быстрому износу. |
| Длина | Должна точно соответствовать спецификации. Использование ремня другой длины не позволит обеспечить требуемое рабочее натяжение. |
| Количество ручьев | Для многоручьевых ремней (лент) количество ручьев должно полностью совпадать. Замена, например, ремня 3/11M на 2/11M приведет к снижению передаваемой мощности и перегрузке оставшихся ручьев. |
| Материал | Замена на резиновый клиновой ремень невозможна. Шкивы для широкоугольных ремней имеют угол канавки 60°, в то время как шкивы для стандартных клиновых ремней — 34°-38°. |
