Поликлиновые ремни: Гибкая мощь для современных приводов
Поликлиновой ремень представляет собой единое изделие, сочетающее в себе плоское основание и несколько продольных V-образных ребер (ручьев) на рабочей поверхности. Такая конструкция обеспечивает увеличенную площадь контакта со шкивом, что позволяет передавать высокий крутящий момент при компактных размерах привода. Гибкость плоского основания дает возможность использовать шкивы малого диаметра и строить сложные приводы с несколькими ведомыми валами, в том числе с обратным изгибом ремня.
Области применения
Благодаря своим уникальным характеристикам, поликлиновые ремни стали стандартом для широкого спектра механизмов:
- Автомобилестроение: приводы навесного оборудования (генератор, насос ГУР, компрессор кондиционера).
- Сельскохозяйственная техника: приводы жаток, молотилок, измельчителей и других высоконагруженных узлов.
- Промышленное оборудование: приводы станков, компрессоров, насосов, вентиляционных систем.
- Бытовая техника: стиральные машины, сушилки, беговые дорожки, садовая техника.
Оборудование, где применяют
Поликлиновые ремни являются неотъемлемой частью приводов на самой разной технике:
- Двигатели: ЯМЗ, ЗМЗ, КАМАЗ, Cummins.
- Комбайны: «Дон», «Акрос», «Вектор», «ПАЛЕССЕ».
- Легковые и грузовые автомобили: ВАЗ, ГАЗ, УАЗ и большинство зарубежных марок.
- Промышленные компрессоры и насосы.
Материалы и конструкция
Работоспособность ремня в широком диапазоне температур и нагрузок обеспечивается современными композитными материалами.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Основа и ручьи | EPDM (этилен-пропиленовый каучук) или CR (хлоропреновый каучук) | Формирует рабочую поверхность, обеспечивает износостойкость, маслостойкость и стабильную работу в диапазоне температур от -40°C до +130°C (для EPDM). |
| Силовой каркас (корд) | Полиэфирные или арамидные (Kevlar®) нити | Воспринимает растягивающее усилие, обеспечивает высокую прочность и минимальное удлинение под нагрузкой в течение всего срока службы. |
Основные типы по ГОСТ / ISO
Ключевой параметр поликлинового ремня — это профиль его сечения, который определяет геометрию ручьев. Стандарты РФ (ТУ 38 105763-89) и международные (ISO 9982) гармонизированы.
| Профиль (ISO) | Профиль (ТУ РФ) | Шаг ручья, мм | Инженерные характеристики и применение |
|---|---|---|---|
| PJ | - | 2.34 | Легконагруженные приводы: бытовая техника, электроинструмент, медицинское оборудование. |
| PK | К | 3.56 | Наиболее массовый профиль. Стандарт для приводов навесного оборудования легковых и грузовых автомобилей, комбайнов. |
| PL | Л | 4.70 | Тяжелые промышленные и сельскохозяйственные приводы, где требуется передача большой мощности. |
| PM | М | 9.40 | Сверхмощные приводы: дробилки, бумагоделательные машины, прессы. |
Пример условного обозначения
Маркировка поликлиновых ремней стандартизирована и интуитивно понятна.

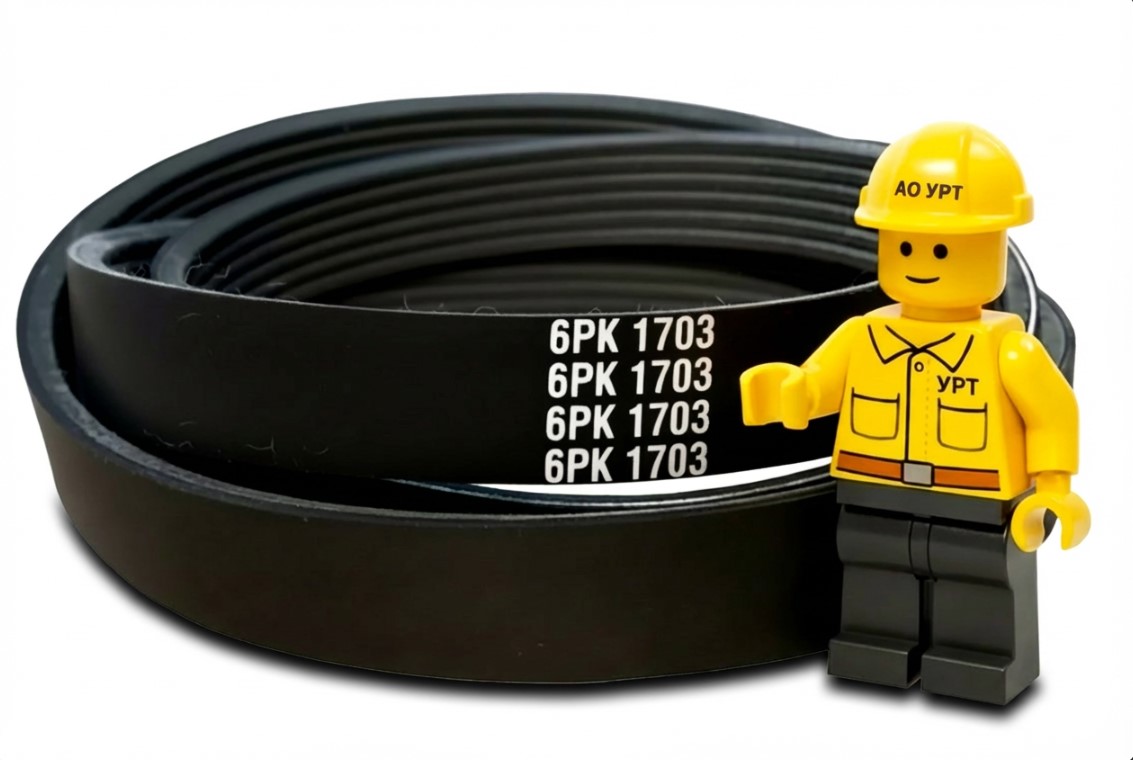

Пример по международному стандарту (часто используется на импортной технике):6PK1195
- 6: Количество ручьев (ребер).
- PK: Профиль ремня.
- 1195: Эффективная длина ремня (L) в мм.
Пример по российскому стандарту (формат каталогов):1195-6 РК
- 1195: Эффективная длина ремня (L) в мм.
- 6: Количество ручьев (ребер).
- РК: Профиль ремня (аналог PK). Также может обозначаться просто буквой "К".
Таблица взаимозаменяемости
Подбор поликлинового ремня требует точного соответствия по трем ключевым параметрам.
| Параметр | Инженерное правило |
|---|---|
| Профиль | Должен строго совпадать. Установка ремня профиля PK в шкивы под PL приведет к неправильной работе и быстрому разрушению ремня. Профили К, Л, М полностью соответствуют PK, PL, PM. |
| Длина | Должна точно соответствовать требуемой. Слишком короткий ремень невозможно установить, слишком длинный не обеспечит необходимого натяжения и будет проскальзывать. |
| Количество ручьев | Должно быть равно или меньше, чем количество ручьев на шкиве. Установка ремня с меньшим количеством ручьев допустима в экстренных случаях, но приведет к снижению передаваемой мощности и ресурса. Установка более широкого ремня невозможна. |
