Ремни вентиляторные: Инженерный анализ привода вспомогательных агрегатов

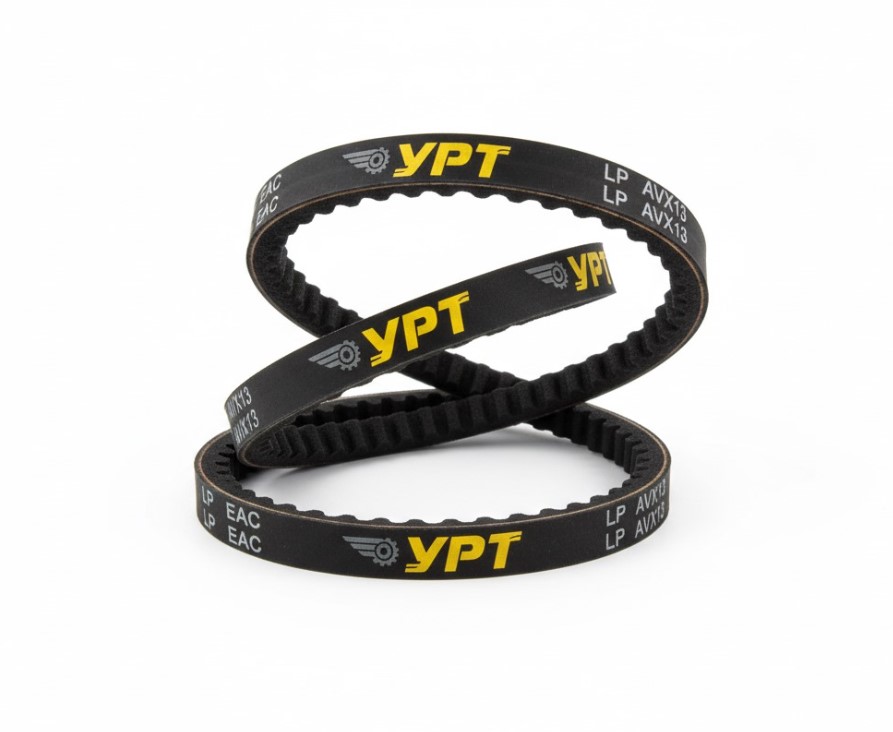

Вентиляторный ремень — это узкопрофильный клиновой ремень, специально спроектированный для работы в приводах вспомогательных агрегатов двигателей внутреннего сгорания. Его ключевая задача — передача крутящего момента от шкива коленчатого вала к шкивам генератора, водяного насоса (помпы), насоса гидроусилителя руля и компрессора кондиционера. Он работает в условиях высоких оборотов, значительных перепадов температур и часто со шкивами малого диаметра, что требует от него повышенной гибкости и износостойкости.
Области применения
Основная сфера применения этих ремней — силовые установки различной техники:
- Автомобильная промышленность: легковые и грузовые автомобили, автобусы.
- Сельскохозяйственная техника: тракторы, комбайны, самоходные косилки.
- Специальная и строительная техника: дизель-генераторы, мотопомпы, дорожные катки.
Оборудование, где применяют
Вентиляторные ремни являются стандартным компонентом для двигателей таких марок, как:
- КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ, УРАЛ
- Минский моторный завод (ММЗ)
- Ярославский моторный завод (ЯМЗ)
- Тракторы МТЗ, ХТЗ, Кировец
- Комбайны "Дон", "Нива", "Полесье", "Енисей"
Материалы и конструкция
Способность ремня выдерживать циклические нагрузки и агрессивную подкапотную среду обеспечивается его многослойной структурой.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Несущий слой (корд) | Полиэфирные или арамидные волокна | Воспринимает растягивающие усилия, обеспечивает прочность и стабильность длины ремня в процессе эксплуатации. |
| Слой сжатия и эластичный слой | Хлоропреновая резиновая смесь (CR) | Формирует тело ремня, обеспечивает сцепление со шкивом, обладает масло- и термостойкостью. |
| Обертка (для гладких ремней) | Прорезиненная износостойкая ткань | Защищает рабочие поверхности от износа, воздействия технических жидкостей и абразивных частиц. |
Основные типы по профилю и конструкции
Ключевое различие вентиляторных ремней заключается в их геометрии (профиле) и наличии или отсутствии зубьев на внутренней поверхности.
| Профиль (по ТУ / ГОСТ) | Международное обозначение | Размеры (Ширина Wp x Высота T), мм | Конструкция | Характеристики и назначение |
|---|---|---|---|---|
| 8,5х8 | AVX10 | 8,5 x 8 | Гладкая или зубчатая | Приводы генераторов на легковых автомобилях и малой коммерческой технике. |
| 11х10 | AVX13 | 11 x 10 | Наиболее массовый профиль для грузовых автомобилей (КАМАЗ, МАЗ) и тракторов (МТЗ). | |
| 14х10 | AVX17 (условно) | 14 x 10 | Приводы агрегатов на двигателях ЯМЗ, спецтехнике. | |
| 14х13 | - | 14 x 13 | Усиленный ремень для двигателей ЯМЗ-236/238. | |
| 16х11 | - | 16 x 11 | Применяется на комбайнах "Дон", "Нива". | |
| 21х14 | - | 21 x 14 | Мощные приводы на двигателях ЯМЗ-240, комбайнах. |
Пример условного обозначения
Пример (Российский стандарт / ТУ):Ремень 11х10-1150
- 11: Расчетная ширина ремня (Wр) в мм.
- 10: Высота ремня (Т) в мм.
- 1150: Расчетная длина ремня (Lp) в мм.
Пример (Международный / Комбинированный):1150-AVX 13 (11*10)
- 1150: Расчетная длина ремня (Lp) в мм.
- AVX 13: Международное обозначение профиля. A - узкий, V - клиновой, X - зубчатый, 13 - номинальная ширина по верхней грани.
- (11*10): Дублирующие размеры по отечественному стандарту для точности подбора.
Таблица подбора и взаимозаменяемости
Точный подбор ремня — ключевое условие для надежной работы двигателя.
| Ключевой параметр | Правило подбора |
|---|---|
| Профиль сечения | Должен строго соответствовать профилю канавок шкивов. Использование ремня другого сечения приведет к неправильной посадке, проскальзыванию и разрушению. |
| Длина | Новый ремень должен иметь ту же расчетную длину (Lp). Слишком короткий ремень создаст избыточную нагрузку на подшипники агрегатов, слишком длинный — не обеспечит нужного натяжения. |
| Конструкция (Гладкий / Зубчатый) | Зубчатый ремень (AVX) можно устанавливать взамен гладкого того же профиля и длины. Это повышает гибкость и улучшает теплоотвод. Обратная замена (гладкого вместо зубчатого) не рекомендуется. |
| Параллельная работа | Если привод состоит из двух или более ремней, менять их следует только комплектом. Ремни в комплекте должны быть из одной партии для обеспечения равномерного распределения нагрузки. |
