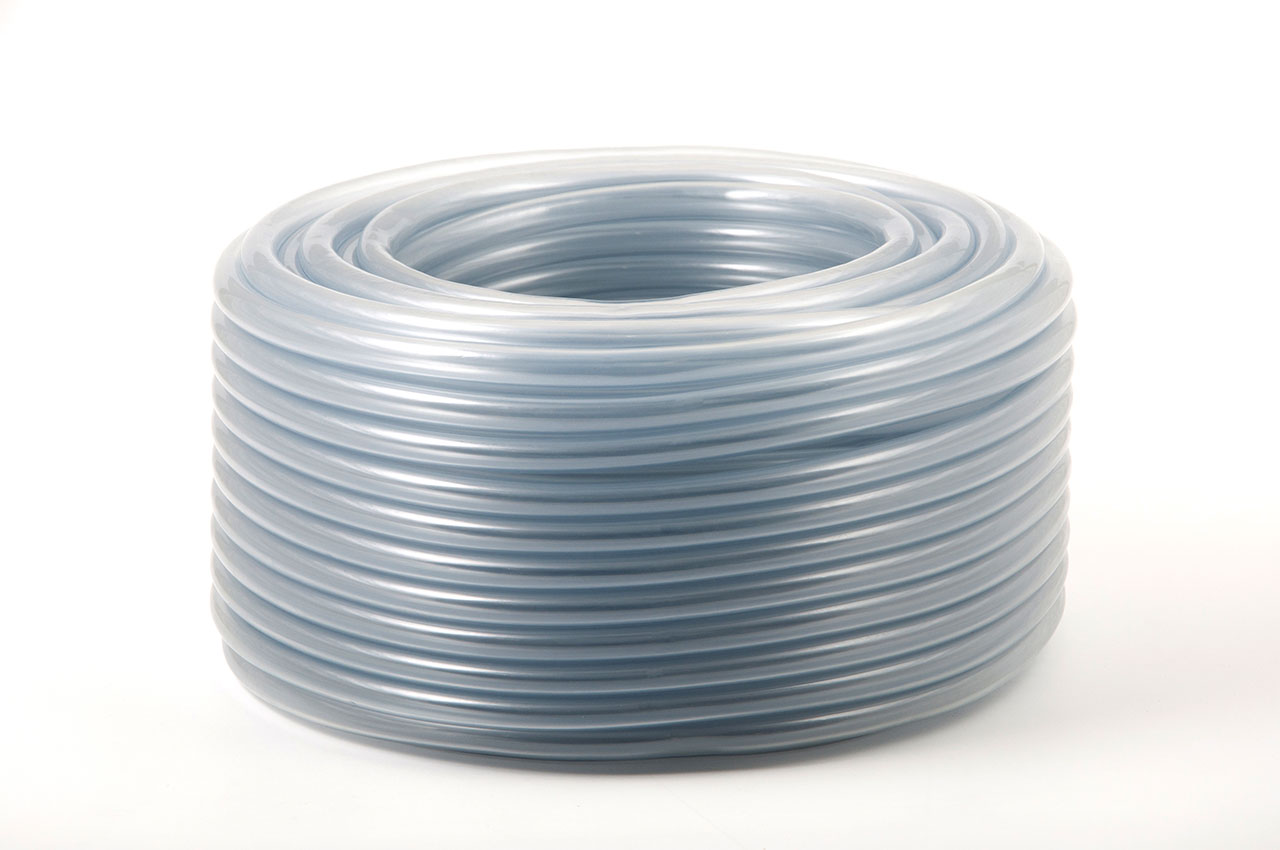

Характеристики
Внутренний диаметр (мм)
—
25
Тип
—
Трубки ПВХ и ПУ
Внутренний диаметр (мм)
—
25
Толщина стенки (мм)
—
2540
Толщина стенки (мм)
—
2540
199.13 ₽/кг
Срок поставки - от 7 дней
Бесплатная доставка до терминала любой транспортной компании в Екатеринбурге
Паспорт ОТК прилагается
В корзину
Сформировать счет
Рассчитать доставку
Самовывоз - бесплатно
Цены актуальны на 28.04.26 г.
Пневматические трубки: ПУ, ПА, ПВХ, ПЭ. Технический гид инженера
Пневматическая трубка — это гибкий или полужесткий трубопровод, предназначенный для транспортировки сжатого воздуха от источника (компрессора) к исполнительным механизмам (пневмоцилиндрам, клапанам, пневмоинструменту). От правильного выбора материала и сечения трубки зависит не только работоспособность системы, но и ее энергоэффективность, так как потери давления напрямую связаны с характеристиками пневмолинии.
Области применения
- Промышленная автоматизация: пневмолинии для роботов, манипуляторов, конвейерных систем.
- Станкостроение: обвязка пневмораспределителей, цилиндров, систем зажима и СОЖ.
- Автомобильная промышленность: пневматические тормозные системы грузовиков, системы управления КПП.
- Пищевая и фармацевтическая промышленность: линии управления пневмоклапанами и дозаторами.
- Строительство и ремонт: подключение пневмоинструмента (гайковертов, отбойных молотков).
Оборудование, где применяют
- Пневмоцилиндры и пневмораспределители (Festo, Camozzi, SMC, Pneumax).
- Пневматические фитинги (цанговые, резьбовые).
- Блоки подготовки воздуха.
- Пневматический ручной инструмент.
Материалы изготовления
Материал трубки — это ее ДНК, определяющая все эксплуатационные характеристики.
| Материал | Ключевые характеристики |
|---|---|
| Полиуретан (ПУ / PU) | Гибкость и эластичность. Высокая стойкость к абразивному износу, отличная "память формы". Идеален для подвижных узлов. |
| Полиамид (ПА / PA / Rilsan) | Жесткость и высокое давление. Выдерживает более высокое давление и температуру, чем ПУ. Низкая газопроницаемость. |
| Поливинилхлорид (ПВХ / PVC) | Экономичность. Хорошая стойкость к некоторым кислотам и щелочам. Часто используется для индикации или в бюджетных системах. Марка ТВ-40 — это кембрик для электроизоляции. |
| Полиэтилен (ПЭ / PE) | Химическая стойкость. Исключительная стойкость к агрессивным средам, но для низких давлений. |
Основные типы и их различия
Сравним ключевые параметры самых распространенных материалов для пневматики.
| Параметр | Полиуретан (ПУ) | Полиамид (ПА) | ПВХ (пневмо) |
|---|---|---|---|
| Рабочее давление | Среднее (до 10-12 бар). | Высокое (до 20-25 бар и выше). | Низкое (до 8-10 бар). |
| Гибкость / Радиус изгиба | Отличная / малый. | Ограниченная / большой. | Хорошая, но "дубеет" на холоде. |
| Износостойкость (истирание) | Очень высокая. | Высокая. | Низкая. |
| Рабочая температура | -40...+60 °C | -40...+100 °C | -10...+60 °C |
| "Память" формы | Отличная. Восстанавливается после перегибов. | Низкая. Склонна к образованию заломов. | Низкая. |
| Основное назначение | Подвижные соединения (роботы, гибкие кабель-каналы). | Стационарные магистрали высокого давления, тормозные системы. | Бюджетные стационарные линии, визуальный контроль. |
Совет инженера: Главное правило пневматики: Полиуретан (ПУ) — для движения, Полиамид (ПА) — для давления. Установка жесткой полиамидной трубки на изгибающийся узел робота-манипулятора приведет к ее усталостному разрушению через несколько тысяч циклов. И наоборот, полиуретановая трубка в магистрали с давлением на пределе ее возможностей будет "дышать" и может сорваться с фитинга.
Пример условного обозначения
Российские стандарты (ГОСТ, ТУ)
Трубка ПУ 8х1,5 ТУ 2247-001-XXXX-20XX
- Трубка ПУ: Наименование и материал (Полиуретан).
- 8: Наружный диаметр в мм.
- 1,5: Толщина стенки в мм. (Внутренний диаметр = 8 - 2*1,5 = 5 мм).
- ТУ...: Технические условия производителя.
Иногда маркируют как 8х6, где 8 - наружный, 6 - внутренний диаметр. Всегда уточняйте систему обозначений у поставщика!
Зарубежные стандарты (DIN, ISO)
PU Tube OD 8mm x ID 6mm
- PU Tube: Материал.
- OD 8mm: Outer Diameter (наружный диаметр) 8 мм.
- ID 6mm: Inner Diameter (внутренний диаметр) 6 мм.
Таблица взаимозаменяемости: Выбор трубки под задачу
| Задача | Рекомендуемый материал | Ключевое преимущество |
|---|---|---|
| Пневмолиния на подвижной каретке станка | Полиуретан (ПУ) | Гибкость, стойкость к многократным изгибам, износостойкость. |
| Магистраль от компрессора к цеху (давление 16 бар) | Полиамид (ПА) | Высокое рабочее давление, стабильность размеров. |
| Трубка для ручного пневмоинструмента | Полиуретан (ПУ) | Эластичность, не мешает оператору, стойкость к истиранию об пол. |
| Транспортировка химически активной жидкости при низком давлении | Полиэтилен (ПЭ) | Исключительная химическая стойкость. |
| Электроизоляция провода (кембрик) | ПВХ ТВ-40 | Высокие диэлектрические свойства, негорючесть. |
Преимущества покупки на ТЕХНОТОЧКА
- Прямые поставки от производителя: Гарантируем высокое качество и соответствие заявленным характеристикам.
- Широкий ассортимент: Наличие на складе трубок из ПУ, ПА, ПВХ, ПЭ всех ходовых диаметров.
- Оперативная отгрузка: Все наименования на складах для быстрой доставки по России.
- Профессиональные консультации: Наши инженеры помогут подобрать трубку и фитинги под вашу пневмосистему.
- Никаких минимальных партий: Отгружаем от 1 метра.
