Шевронные уплотнения ГОСТ 22704-77: Многоуровневая защита для гидравлики высокого давления

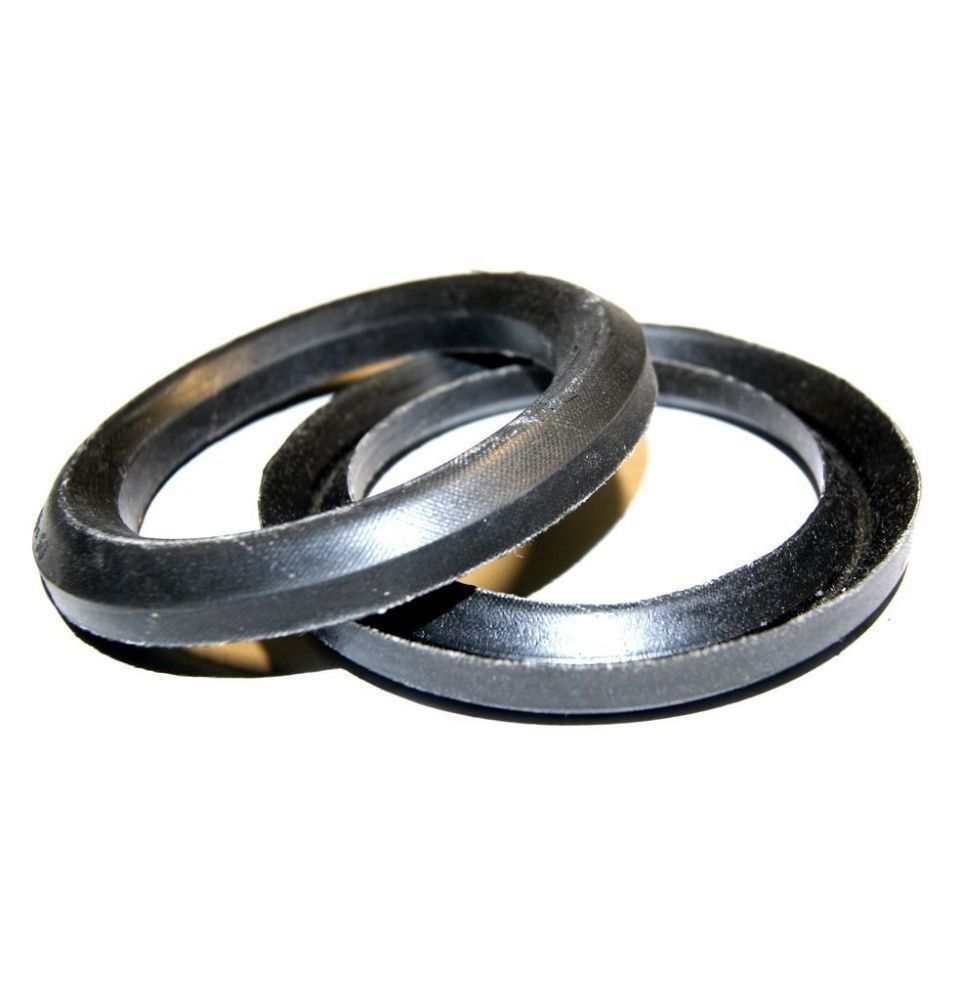

Шевронное уплотнение — это не монолитное изделие, а наборный пакет уплотнительных элементов, предназначенный для герметизации штоков и плунжеров в гидравлических устройствах, работающих в особо тяжелых условиях. Классический пакет состоит из трех типов компонентов: нескольких V-образных эластичных манжет (собственно, "шевронов"), одного верхнего нажимного кольца и одного нижнего опорного кольца. Принцип его работы гениален в своей простоте: под действием давления рабочей жидкости и осевого поджатия крышкой сальника, V-образные кромки манжет раскрываются, плотно прилегая к поверхности штока и стенкам уплотнительной камеры. Каждая манжета в пакете создает свой собственный уплотнительный барьер, что обеспечивает невероятную надежность, способность выдерживать пиковые давления и компенсировать износ в процессе эксплуатации.
Области применения
Благодаря своей исключительной прочности и долговечности, шевронные уплотнения являются безальтернативным решением в самых ответственных отраслях:
- Металлургия и тяжелое машиностроение: гидравлические прессы, прокатные станы, ковочные молоты.
- Горнодобывающая промышленность: гидроцилиндры карьерных экскаваторов, буровых установок, шахтные гидравлические крепи.
- Нефтегазовая отрасль: уплотнения плунжерных насосов высокого давления, запорная арматура, противовыбросовое оборудование.
- Судостроение: гидроцилиндры рулевых машин, люковых закрытий, кранового оборудования.
Оборудование, где применяют
Вы найдете эти уплотнения в гидравлических системах, где требуется максимальная отказоустойчивость:
- Тяжелые гидравлические прессы серий ДГ, ПА, К.
- Гидроцилиндры подъема и рукояти экскаваторов ЭКГ, ЭШ.
- Плунжерные насосы высокого давления.
- Гидравлические домкраты большой грузоподъемности.
Материалы
Надежность шевронного пакета — это результат синергии различных по своим свойствам материалов, каждый из которых выполняет свою уникальную функцию.
| Компонент | Материал по ГОСТ | Современные аналоги | Ключевая функция |
|---|---|---|---|
| Манжеты (Шевроны) | Прорезиненная ткань (на основе NBR) | NBR, PU (полиуретан), FPM (фторкаучук), PTFE (фторопласт) | Основной уплотнительный элемент. Армирование тканью предотвращает выдавливание (экструзию) и повышает износостойкость. |
| Кольцо нажимное | Прорезиненная ткань | Полиамид (PA), Ацеталь (POM) | Равномерно распределяет осевое усилие поджатия от крышки на пакет манжет, формируя начальное уплотнение. |
| Кольцо опорное | Прорезиненная ткань | Полиамид (PA), Ацеталь (POM), Бронза (Br) | Воспринимает основную нагрузку от давления, предотвращает выдавливание последней манжеты в зазор между штоком и корпусом. |
Основные типы по материалам и конструкции
Хотя ГОСТ 22704-77 стандартизирует в первую очередь размеры, на практике уплотнения различаются по количеству манжет в пакете и комбинации материалов, что определяет их рабочие характеристики.
| Тип пакета | Количество манжет | Материалы (Манжета / Кольца) | Инженерные характеристики и назначение |
|---|---|---|---|
| Стандартный (по ГОСТ) | От 3 до 7 (чаще 5) | Прорезиненная ткань / Прорезиненная ткань | Для давлений до 50 МПа. Классическое, проверенное временем решение для большинства стандартных гидроцилиндров тяжелой техники. |
| Модернизированный (полимерный) | От 3 до 5 | Резина (NBR) / Полиамид (PA) | Улучшенная версия. Жесткие полимерные кольца лучше противостоят экструзии, что позволяет работать при более высоких давлениях и с увеличенными зазорами. |
| Высокопроизводительный | От 3 до 5 | Полиуретан (PU) или PTFE / Полиамид (PA) или Бронза (Br) | Для экстремальных условий. Полиуретан обеспечивает высочайшую износостойкость, а фторопласт (PTFE) — низкое трение и химическую инертность. |
Пример условного обозначения
Маркировка по ГОСТ определяет только посадочные размеры. Производители часто используют собственные обозначения для указания модификаций.
Пример по российскому стандарту (ГОСТ 22704-77):Уплотнение Ш 180х210 ГОСТ 22704-77Обозначение зарубежного аналога (V-Pack):
- Уплотнение Ш: Наименование (Уплотнение Шевронное).
- 180: Диаметр штока/плунжера (d) в мм.
- 210: Диаметр цилиндра/канавки (D) в мм.
- Примечание: Количество манжет и, соответственно, общая высота пакета (H) указываются отдельно при заказе.
V-Pack Set 5-NBR/FAB-PA 180x210x45
- V-Pack Set: Международное наименование.
- 5-NBR/FAB-PA: 5 манжет из резины, армированной тканью (NBR/FAB), с кольцами из полиамида (PA).
- 180x210x45: Размеры d x D x H (внутренний диаметр x наружный диаметр x общая высота) в мм.
Таблица взаимозаменяемости
Ключевое инженерное правило: Замена шевронного уплотнения требует точного совпадения трех геометрических параметров: диаметра штока (d), диаметра канавки (D) и, что критически важно, высоты посадочного места (H), которая определяет количество манжет в пакете.
| Параметр | Правило подбора и замены |
|---|---|
| Геометрические размеры (d, D, H) | Должны строго соответствовать размерам посадочного места (сальниковой камеры). Замеры необходимо производить по металлу, а не по старому, изношенному и обжатому уплотнению. |
| Количество манжет | Определяется высотой посадочного места (H) и не может быть изменено. Установка меньшего количества приведет к потере герметичности, большего — к невозможности сборки узла. |
| Материал | Замена стандартного пакета из прорезиненной ткани на современный пакет с полимерными кольцами является техническим улучшением. Это повышает стойкость к давлению и износу. Обратная замена не рекомендуется. |
