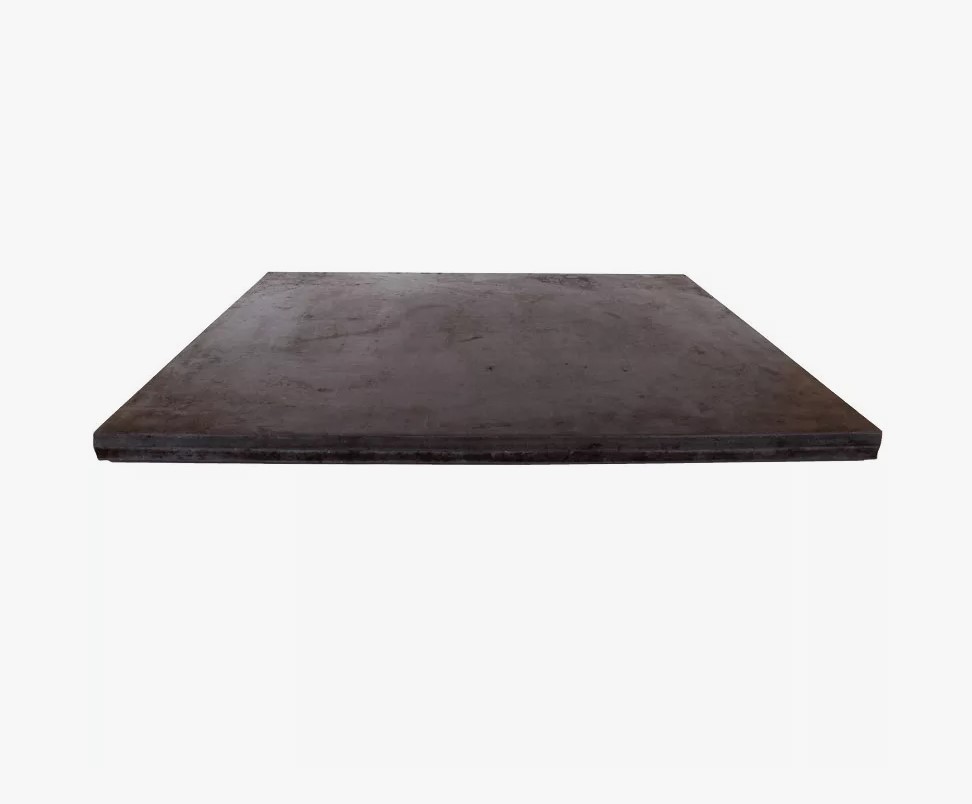

Пластина фрикционная (Ретинакс): Технический гид для специалистов
Для инженера, работающего с тяжелонагруженным оборудованием, выбор правильного фрикционного материала — это не компромисс, а стратегическое решение, влияющее на производительность и безопасность. Фрикционные пластины являются исходным материалом для создания критически важных узлов трения. Этот обзор предоставляет технические данные, необходимые для осознанного выбора и применения данного материала.
Общие понятия
Фрикционная пластина — это листовой пресс-композит, который служит заготовкой для изготовления различных деталей узлов трения: секторов, накладок, колец, дисков и вкладышей. Основная задача пластины — обеспечить стабильные фрикционные свойства в широком диапазоне температур и давлений, выдерживая при этом значительные механические нагрузки.
Области применения
Фрикционные пластины являются основой для производства деталей, используемых в самых требовательных отраслях:
- Тяжелое машиностроение: кузнечно-прессовое оборудование, прокатные станы.
- Транспорт: тормозные системы железнодорожного транспорта, карьерной и сельскохозяйственной техники.
- Судостроение: швартовые лебедки, палубные механизмы, тормоза якорных устройств.
- Нефтегазовая отрасль: буровые лебедки, тормоза подъемных агрегатов.
Оборудование, где применяют
Из фрикционных пластин изготавливают компоненты для конкретных узлов и машин:
- Муфты-тормозы пневматические серий УВ для кривошипных прессов КД.
- Тормозные колодки для экскаваторов, тракторов и бульдозеров.
- Диски сцепления для тяжелой техники.
- Тормозные ленты для лебедок и подъемных кранов.
Материалы
Ключевым стандартом, определяющим свойства фрикционных пластин в России, является ГОСТ 10851-94. Он регламентирует производство материала "Ретинакс" — асбестового композита, армированного латунной стружкой и связанного фенолоформальдегидной смолой.
| Марка материала | Основа | Макс. рабочая t°, °C | Коэффициент трения (по чугуну) |
|---|---|---|---|
| Ретинакс ФК-24А | Асбест, смолы, барит, пластификаторы, латунная стружка | +350 | 0,35 - 0,50 |
| Ретинакс ФК-16Л | Асбест, смолы, барит, пластификаторы, латунная стружка | +300 | 0,32 - 0,42 |
Основные типы по ГОСТ 10851-94
ГОСТ выделяет несколько марок Ретинакса, которые различаются по своим физико-механическим свойствам и, соответственно, областям применения. Ключевое различие между наиболее распространенными марками ФК-24А и ФК-16Л заключается в их способности работать в разных средах.
| Параметр | Ретинакс ФК-24А | Ретинакс ФК-16Л |
|---|---|---|
| Рабочая среда | Сухое трение | Работа в среде масла |
| Основное назначение | Высоконагруженные тормозные узлы и муфты сцепления. | Тормозные ленты и фрикционные диски, работающие в масляной ванне. |
| Твердость по Бринеллю, HB | 25-45 | 15-25 |
Пример условного обозначения
Корректное чтение маркировки исключает ошибки при заказе и гарантирует соответствие материала требованиям конструкторской документации.
- Российский стандарт (ГОСТ):
- Пример:
Пластина фрикционная 4х500х500 мм ФК-24А ГОСТ 10851-94
Пластина фрикционная: Наименование продукции.
4: Толщина, мм.
500: Ширина, мм.
500: Длина, мм.
ФК-24А: Марка материала (Ретинакс).
ГОСТ 10851-94: Нормативный документ.
- Пример:
- Зарубежные стандарты (аналоги):
Прямых аналогов ГОСТ 10851-94 в системах DIN/ISO нет, но обозначение безасбестовых аналогов строится по схожему принципу.
- Пример:
Friction Sheet 4x500x500, Material Grade DM-82
Friction Sheet: Наименование на английском языке.
4x500x500: Размеры (Толщина х Ширина х Длина), мм.
Material Grade DM-82: Внутренний код материала производителя.
- Пример:
Таблица взаимозаменяемости
Важно: Замена марки фрикционного материала должна быть технически обоснована, так как это напрямую влияет на характеристики работы узла.
| Исходный материал | Возможная замена | Условия и примечания |
|---|---|---|
| Ретинакс ФК-24А (для сухого трения) | Ретинакс ФК-16Л (для работы в масле) | Категорически не рекомендуется. Использование ФК-16Л всухую приведет к быстрому износу и перегреву. |
| Ретинакс ФК-16Л (для работы в масле) | Ретинакс ФК-24А (для сухого трения) | Недопустимо. ФК-24А не рассчитан на работу в масле, его фрикционные свойства в такой среде непредсказуемы. |
| Ретинакс (любая марка) | Современные безасбестовые композиты | Возможна и часто является модернизацией. Требует подбора аналога с максимально близкими показателями коэффициента трения, износостойкости и термостойкости. Необходима консультация технического специалиста. |
