Манжета КИД (Компенсатор Избыточного Давления): Пассивная защита гидросистем от гидроударов

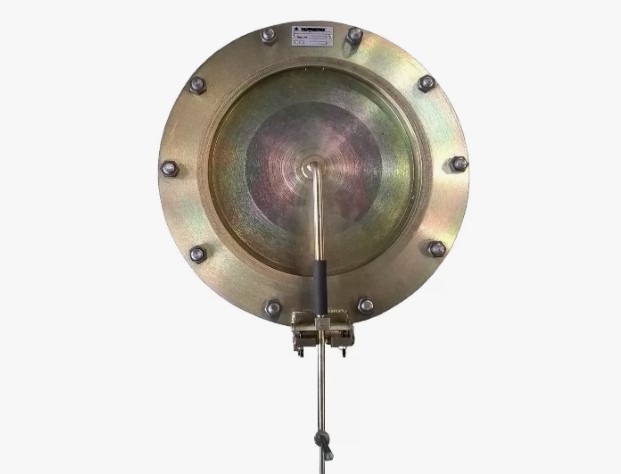

Компенсатор Избыточного Давления (КИД), часто именуемый по основному рабочему элементу "манжетой", является гидравлическим демпфером или гасителем пульсаций. Это герметичная емкость, разделенная эластичной мембраной (манжетой) на две камеры: жидкостную и газовую. Газовая камера предварительно заряжается инертным газом (обычно азотом) до определенного давления. При резком скачке давления в гидравлической магистрали рабочая жидкость поступает в КИД, сжимая газ через эластичную манжету. Таким образом, кинетическая энергия волны гидроудара преобразуется в потенциальную энергию сжатого газа, сглаживая пиковое давление и защищая компоненты системы.
Области применения
Компенсаторы КИД являются обязательным элементом в системах, где высока вероятность возникновения гидравлических ударов:
- Коммунальное хозяйство: магистральные водопроводы, насосные станции, системы пожаротушения.
- Промышленность: технологические трубопроводы с быстродействующей запорной арматурой, гидравлические прессы, системы охлаждения.
- Нефтегазовая отрасль: нагнетательные линии буровых насосов, трубопроводы перекачки.
- Энергетика: гидроэлектростанции (напорные водоводы), системы питания котлов.
Оборудование, где применяют
КИД устанавливаются для защиты следующего оборудования:
- Магистральные и центробежные насосы (Wilo, Grundfos, ЦНС).
- Запорная арматура с быстрым срабатыванием (шаровые краны, дисковые затворы с электро/пневмоприводом).
- Контрольно-измерительные приборы (манометры, датчики давления).
- Теплообменники и фильтры, чувствительные к скачкам давления.
Материалы и конструкция
Надежность компенсатора определяется качеством материалов его ключевых компонентов, работающих под высоким давлением.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Корпус | Углеродистая сталь (Ст20, 09Г2С) с антикоррозионным покрытием, нержавеющая сталь (AISI 304, 316L). | Является сосудом, работающим под давлением. Обеспечивает прочность и герметичность всей конструкции. |
| Эластичный элемент (Манжета/Мембрана) | NBR (маслобензостойкая резина), EPDM (для воды и пара), FKM/Viton (для агрессивных сред и высоких температур). | Разделяет рабочую жидкость и газовую полость. Должен обладать высокой эластичностью, прочностью и химической стойкостью. |
Основные типы по конструктивному исполнению
Хотя общее наименование "КИД" указывает на функцию, конструктивно эти устройства могут серьезно различаться, что определяет их эксплуатационные характеристики.
| Тип | Конструкция | Инженерные характеристики |
|---|---|---|
| Мембранный | Эластичная мембрана (плоская или тарельчатая) жестко зафиксирована между двумя половинами корпуса. | Отличается очень быстрой реакцией на скачок давления. Идеален для гашения высокочастотных пульсаций. Ограничен по объему. |
| Баллонный | Эластичный резиновый баллон (груша) размещается внутри цельнометаллического корпуса. Газ находится внутри баллона, жидкость — снаружи. | Способен поглощать гидроудары со значительным объемом вытесняемой жидкости. Прост в обслуживании (замена баллона). Самый распространенный тип. |
| Поршневой | Свободно плавающий поршень с уплотнениями разделяет жидкостную и газовую полости. | Применяется в системах с очень высокими давлениями и температурами, где эластомеры могут разрушиться. Обладает более медленной реакцией по сравнению с мембранными. |
Пример условного обозначения
Маркировка компенсаторов обычно отражает их тип, размер и рабочие параметры.
Пример по российскому ТУ:КИД-Б-300-40-EPDM ТУ...
- КИД: Компенсатор Избыточного Давления.
- Б: Тип (Б - баллонный, М - мембранный).
- 300: Условный проход (Ду) присоединительного патрубка в мм.
- 40: Номинальное рабочее давление (PN) в барах (или 4.0 МПа).
- EPDM: Материал эластичного элемента.
Обозначение зарубежного аналога (Pulsation Dampener / Hydraulic Accumulator):Bladder Accumulator DN300 PN40 EPDM
- Bladder Accumulator: Международное наименование (Баллонный гидроаккумулятор).
- DN300: Nominal Diameter (Условный проход) 300 мм.
- PN40: Nominal Pressure (Номинальное давление) 40 бар.
- EPDM: Материал баллона.
Таблица взаимозаменяемости
Компенсаторы КИД являются функциональными аналогами зарубежных гасителей пульсаций и гидроаккумуляторов. Замена возможна при полном совпадении ключевых параметров.
| Параметр | Инженерное правило для подбора аналога |
|---|---|
| Присоединительные размеры | Критически важно. Условный проход (Ду/DN) должен совпадать. Тип присоединения (фланцевое, резьбовое) и его стандарт (ГОСТ, DIN, ANSI) должны быть идентичны для обеспечения герметичного монтажа. |
| Рабочее давление (PN) | Номинальное давление аналога должно быть равно или выше, чем у заменяемого изделия. Установка компенсатора с меньшим PN недопустима. |
| Объем | Полный внутренний объем компенсатора (в литрах) должен быть максимально близок к оригиналу. Значительное уменьшение объема снизит эффективность гашения гидроудара. |
| Совместимость материалов | Материал эластичного элемента (манжеты/баллона) аналога должен быть химически совместим с рабочей жидкостью и ее температурой в системе (например, NBR для масла, EPDM для воды). |
