Штуцеры резьбовые («ёлочка») для шлангов: Инженерный гид по выбору и монтажу

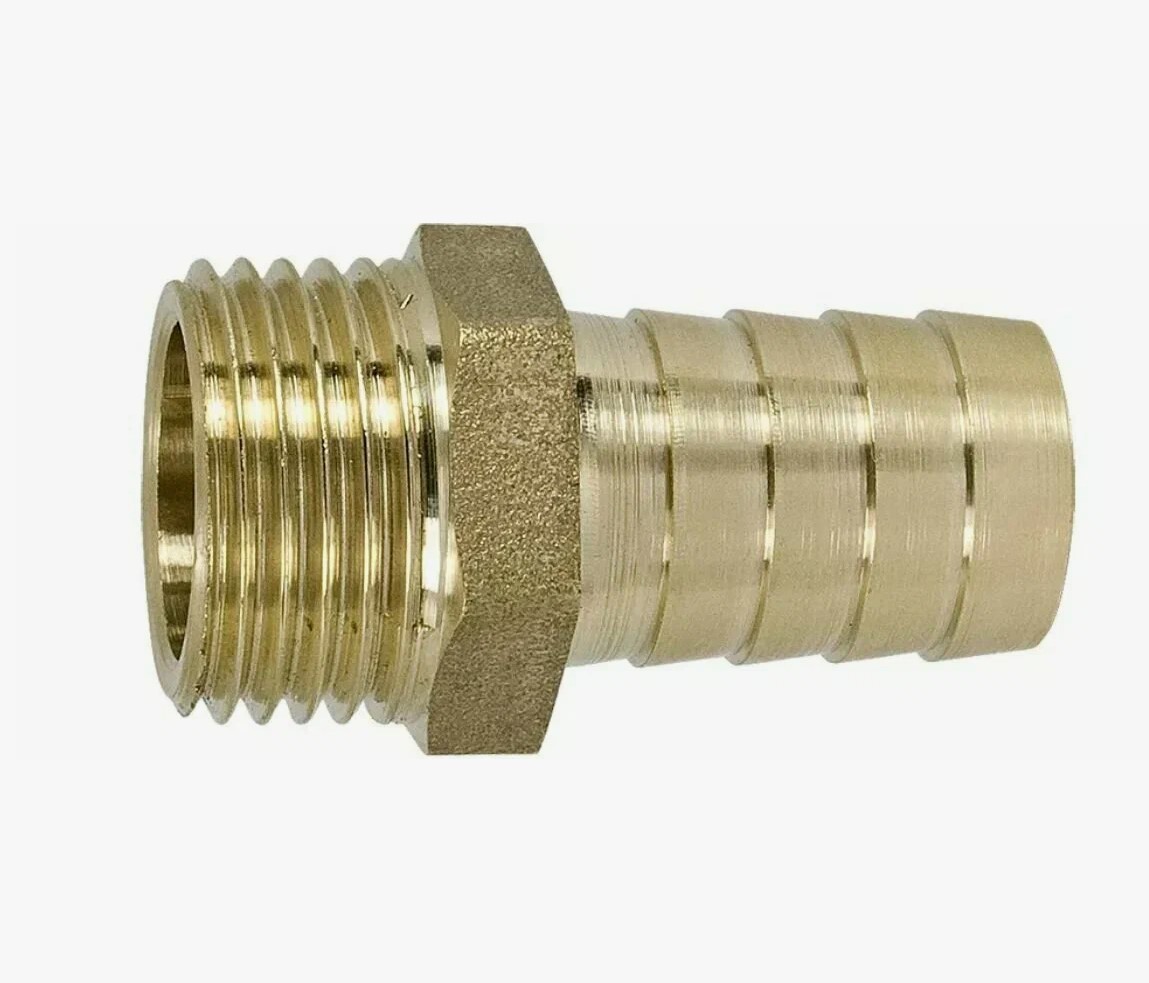

Штуцер резьбовой для шланга (Hose Barb Fitting) — это соединительный фитинг, предназначенный для создания надежного перехода с гибкого шланга (рукава) на элемент системы с резьбовым портом (например, насос, клапан, тройник или трубу). Конструктивно он состоит из двух частей: хвостовика с зубчатым профилем «ёлочка» для фиксации внутри шланга и резьбовой части для вкручивания в ответный порт.
Области применения
- Пневматические системы: подключение пневмоинструмента, пневмоцилиндров.
- Гидравлические системы низкого и среднего давления: сливные и всасывающие линии, системы охлаждения.
- Системы водоснабжения и полива: подключение насосов, фильтров, поливочных магистралей.
- Машиностроение: подача смазочно-охлаждающих жидкостей (СОЖ), масел, топлива.
- Пищевая промышленность: транспортировка жидких продуктов (требуются штуцеры из нержавеющей стали).
Расшифровка обозначения: Ключевые параметры
Ваши запросы содержат два главных размера, которые определяют выбор фитинга.
50 мм Штуцер для присоединения шланга с наружной резьбой 1 1/2"
- 50 мм — это внутренний диаметр (DN) шланга, на который рассчитан хвостовик «ёлочка». Диаметр самого хвостовика будет немного больше для создания плотной посадки с натягом.
- Наружная резьба (Male thread) — означает, что штуцер вкручивается в порт с внутренней резьбой.
- 1 1/2" — это номинальный размер трубной цилиндрической резьбы (BSPP, обозначается как G) по ГОСТ 6357-81. Это самый распространенный стандарт для сантехники и гидравлики в России и Европе.
Критерии выбора правильного штуцера
| Параметр | Описание и важность |
|---|---|
| 1. Диаметр шланга (DN) | Должен точно соответствовать внутреннему диаметру вашего шланга. Неправильный подбор приведет либо к невозможности монтажа, либо к ненадежному соединению. |
| 2. Размер и тип резьбы | Должен соответствовать ответному порту. Убедитесь, что это действительно G (BSPP), а не коническая K (BSPT) или метрическая (M) резьба. |
| 3. Материал изготовления | Ключевой параметр. Выбирается в зависимости от рабочей среды, давления и температуры. |
| 4. Рабочее давление | Толщина стенок и материал штуцера определяют максимальное давление, которое он может выдержать. Для высокого давления используются стальные и нержавеющие фитинги. |
Совет инженера: Хомут — это половина успеха! Штуцер без правильного хомута — это просто кусок металла. Никогда не экономьте на хомутах.
- Для низкого давления (до 10-16 бар): Достаточно качественного червячного хомута (Norma, ABA) с гладкой внутренней поверхностью ленты, чтобы не прорезать шланг.
- Для среднего и высокого давления (от 16 бар): Обязательно используйте силовые хомуты. Они обеспечивают гораздо большее и равномерное усилие обжатия и предотвращают срыв шланга.
Таблица выбора материала штуцера
| Материал | Преимущества | Недостатки | Основное применение |
|---|---|---|---|
| Латунь | Стойкость к коррозии, хорошая прочность, не "прикипает" к стали. | Относительно высокая стоимость. | Вода, воздух, масла, дизельное топливо. "Золотой стандарт" для большинства применений. |
| Нержавеющая сталь (AISI 304, 316) | Высочайшая стойкость к коррозии и агрессивным средам, гигиеничность. | Высокая стоимость. | Пищевая промышленность, химическая промышленность, морская вода. |
| Оцинкованная / Углеродистая сталь | Высокая прочность, низкая стоимость. | Подвержена коррозии при повреждении покрытия. | Гидравлические системы (масло), пневматика. Не рекомендуется для воды. |
