Уплотнения для затворов гидротехнических сооружений: Инженерный справочник

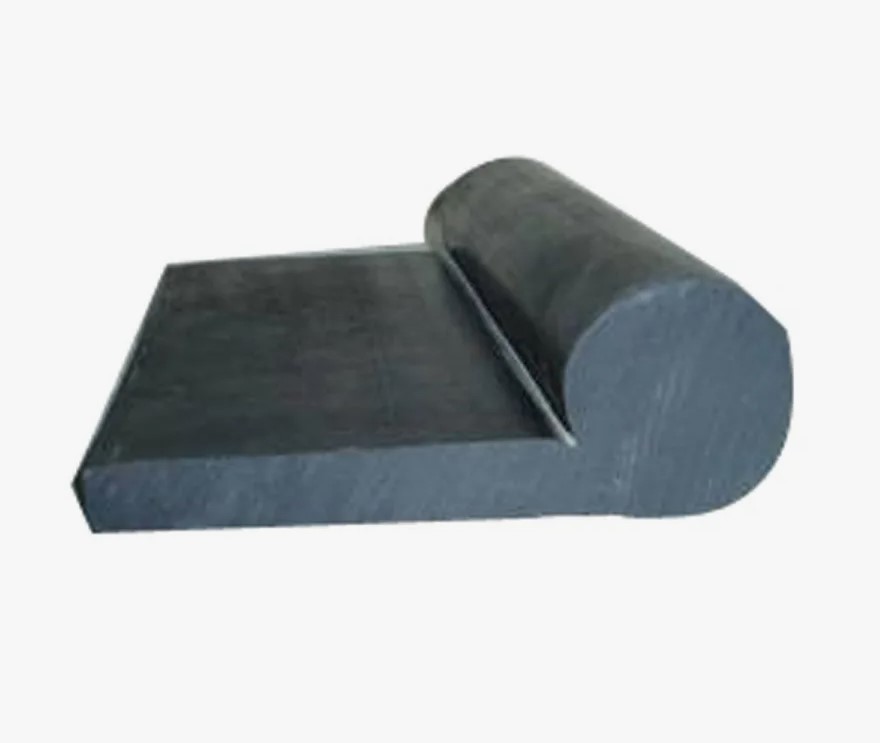

Гидроуплотнение для гидротехнических затворов — это массивное формовое резинотехническое изделие сложного профиля, предназначенное для обеспечения герметичности примыкания подвижных частей затвора (стальных конструкций) к неподвижным закладным частям (бетонным или стальным элементам сооружения). Их задача — выдерживать колоссальное гидростатическое давление воды, предотвращая протечки и обеспечивая штатную работу всего гидроузла.
Области применения
Данные уплотнения являются критически важным элементом безопасности и функциональности на самых крупных инженерных объектах:
- Гидроэлектростанции (ГЭС): уплотнение затворов водосбросов, турбинных водоводов.
- Судоходные шлюзы: герметизация ворот для обеспечения перепада уровней воды.
- Системы мелиорации и ирригации: затворы на магистральных каналах и плотинах.
- Дамбы и плотины: донные, поверхностные и глубинные затворы для регулирования стока.
Оборудование, где применяют
Уплотнения устанавливаются на все типы затворов гидротехнических сооружений, включая:
- Плоские затворы (колесные, скользящие)
- Сегментные затворы
- Секторные затворы
- Ворота шлюзов
Материалы и конструкция
Надежность и долговечность гидроуплотнений, работающих десятилетиями под водой и при экстремальных температурах, определяется композицией материалов.
| Тип изделия | Композиция материалов | Ключевые характеристики и назначение |
|---|---|---|
| Резиновое | Специальные резиновые смеси на основе каучуков, стойких к озону, ультрафиолету и длительному воздействию воды. | Высокая эластичность, способность компенсировать неровности примыкающих поверхностей. Применяются при умеренных давлениях. |
| Резинотканевое | Слои резины, армированные прочной технической тканью (бельтинг, капрон). | Повышенная прочность и сопротивление выдавливанию (экструзии) в зазоры под действием высокого давления воды. |
Основные типы по ТУ 38.105.376-92
Классификация уплотнений основана на их расположении на затворе и принципе работы.
| Группа | Принцип работы и место установки | Основные типы профилей |
|---|---|---|
| Группа 1 (Торцевые) | Работают "в лоб" за счет прямого прижатия затвора к уплотнению. Устанавливаются на донные (пороговые) и пазовые части затворов. | Резиновые: IБ, IБа, IБб, IБв, IБг, IГ, IIа, IIб, IIг, IIго, IIд, IIIа, IIIб, IIIв, XIIа, XII, XIV, XV Резинотканевые: II, IIо, III |
| Группа 2 (Боковые) | Работают "сбоку". Давление воды прижимает гибкую часть уплотнения к закладной части, обеспечивая самоуплотнение. Устанавливаются на боковые части затворов. | Резиновые: IIв, IIво, IV, IVа, V, VI, VIIа, XI, XII, XIIб. Сюда относятся классические профили типа "нотный" или "музыкальный". |
Пример условного обозначения
Пример (Российский стандарт):Уплотнение IV-2 80х120х150 ТУ 38.105.376-92
- Уплотнение: Наименование изделия.
- IV-2: Тип профиля и его исполнение согласно чертежу в ТУ.
- 80х120х150: Ключевые габаритные размеры профиля в мм (например, высота, ширина, толщина стенки). Конкретный набор размеров зависит от типа профиля.
- ТУ 38.105.376-92: Ссылка на нормативный документ, по которому изготовлено изделие.
Следует отметить, что для данного типа продукции не существует прямых аналогов по DIN/ISO, так как профили часто разрабатываются под конкретные проекты гидросооружений.
Принципы подбора и взаимозаменяемости
Замена гидроуплотнений — ответственная задача, требующая точного соответствия оригиналу.
| Ключевой параметр для подбора | Что необходимо определить |
|---|---|
| Профиль (Тип уплотнения) | Необходимо точно идентифицировать тип профиля (например, IIг, IV, XIIа) по проектной документации или образцу изношенного уплотнения. |
| Проектная документация | Идеальный вариант — наличие оригинальных чертежей затвора и уплотнения из проекта гидроузла. |
| Габаритные размеры | При отсутствии чертежей требуется точный замер сечения старого уплотнения. |
| Материал | Определить, является ли уплотнение полностью резиновым или резинотканевым (по срезу). Это зависит от рабочего давления. |
