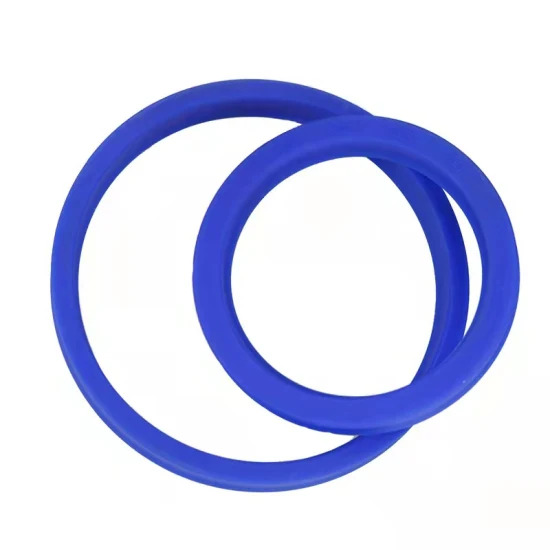

Грязесъёмники по ГОСТ 24811-81 (Полиуретан): Технический гид по исполнениям
Грязесъемники по ГОСТ 24811-81 — это стандартизованная серия уплотнений, предназначенных для защиты гидравлических и пневматических цилиндров от проникновения пыли, грязи, влаги и других внешних загрязнителей. Стандарт определяет четыре различных конструктивных исполнения для штоков диаметром от 4 до 900 мм. Изначально ГОСТ предполагал использование резины, однако современные полиуретановые грязесъемники являются прямой заменой и значительно превосходят резиновые аналоги по всем ключевым параметрам.
Области применения
- Тяжелое машиностроение: гидроцилиндры экскаваторов, бульдозеров, кранов, карьерных самосвалов.
- Станкостроение: гидро- и пневмоцилиндры прессов, металлорежущих станков.
- Сельскохозяйственная техника: гидроцилиндры тракторов, комбайнов, навесного оборудования.
- Коммунальная техника: гидроцилиндры мусоровозов, снегоуборочных машин.
Материал изготовления: Полиуретан — современная замена резины
Хотя ГОСТ 24811-81 был разработан для резиновых изделий, сегодня 99% этих грязесъемников изготавливаются из полиуретана (ПУ/PU), так как он обеспечивает кардинально лучший результат.
| Параметр | Полиуретан (PU) | Резина (NBR, по ГОСТу) |
|---|---|---|
| Износостойкость (абразивная) | Исключительная. | Удовлетворительная. |
| Ресурс (срок службы) | В 3-5 раз выше. | Стандартный. |
| Прочность и стойкость к "срезанию" | Очень высокая. | Средняя. |
| Рабочая температура | -50...+100 °C (сохраняет эластичность на морозе). | -30...+100 °C ("дубеет" на морозе). |
| Сохранение острой рабочей кромки | Отличное. | Плохое (кромка быстро "тупится"). |
Расшифровка обозначения по ГОСТ 24811-81
Маркировка в запросах вида "016-1", "063-4" полностью соответствует ГОСТу. Расшифруем ее:
Грязесъемник 1-016-1 или Грязесъемник 4-063-2 (полная форма по ГОСТ)
В сокращенной форме "063-4" означает:
- 063 — это номинальный диаметр штока (d), для которого предназначен грязесъемник, в мм.
- 4 — это тип исполнения (конструкция). Это самый важный параметр!
Четыре исполнения по ГОСТ 24811-81
Стандарт предусматривает 4 принципиально разных конструкции грязесъемников.
| Исполнение | Конструкция | Особенности и применение |
|---|---|---|
| Исполнение 1 (Пример: 016-1, 110-1) |
Полностью полиуретановый (или резиновый). Простой профиль с одной рабочей кромкой. | Самый распространенный тип. Устанавливается путем запрессовки в глухую (закрытую) канавку в крышке цилиндра. Универсальное применение в условиях умеренной и средней загрязненности. |
| Исполнение 2 (Пример: 020-2, 250-2) |
Полиуретановый элемент в металлической обойме (армированный). | Металлическая обойма обеспечивает жесткую и точную посадку. Устанавливается в открытую канавку. Идеален для серийного производства и для ремонта посадочных мест с небольшими повреждениями. |
| Исполнение 3 (Пример: 120-3, 100-3) |
Комбинированный: состоит из полиуретанового кольца и опорного кольца из пластика (например, полиамида). | Предназначен для тяжелых условий эксплуатации. Пластиковое кольцо служит дополнительной опорой и направляющей, защищая основную рабочую кромку от экстремальных нагрузок. |
| Исполнение 4 (Пример: 063-4, 045-4) |
Двухкромочный полиуретановый. Имеет внешнюю грязесъемную и внутреннюю маслосъемную кромку. | Самый эффективный профиль для тяжелых условий. Внешняя кромка снимает грязь, а внутренняя — излишки масляной пленки, предотвращая "запотевание" штока и потери рабочей жидкости. |
Совет инженера: Исполнения 1 и 2 не взаимозаменяемы без доработки посадочного места! Грязесъемник исполнения 1 предназначен для установки в канавку, выточенную внутри детали. Грязесъемник исполнения 2 запрессовывается в цилиндрическое отверстие с торца детали. Попытка установить одно вместо другого приведет к разрушению уплотнения или невозможности монтажа. Всегда используйте то исполнение, которое предусмотрено конструкцией вашего гидроцилиндра.
Таблица выбора исполнения
| Условия эксплуатации | Рекомендуемое исполнение | Обоснование |
|---|---|---|
| Стандартная промышленная гидравлика, умеренная запыленность. | Исполнение 1 | Простое, надежное и экономичное решение. |
| Тяжелые условия: стройка, карьер, сильная запыленность, абразив. | Исполнение 4 | Двойная кромка обеспечивает максимальную защиту и герметичность. |
| Ремонт крышки цилиндра с поврежденной канавкой. | Исполнение 2 | Металлическая обойма может скомпенсировать мелкие дефекты посадочного места. |
| Очень высокие нагрузки, риск выдавливания уплотнения. | Исполнение 3 | Комбинированная конструкция выдерживает экстремальные условия. |
