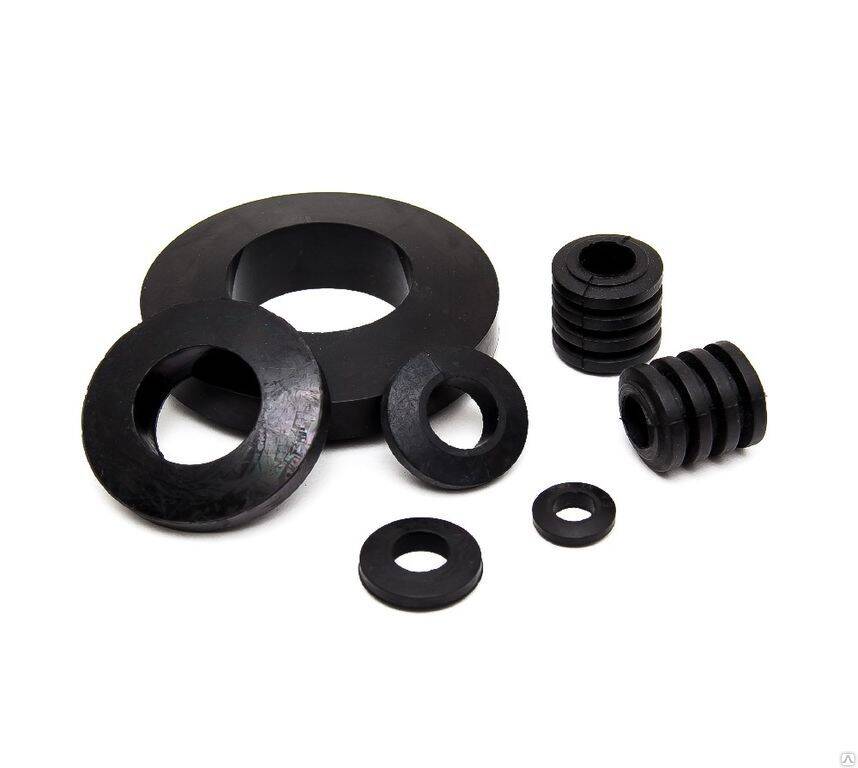

Инженерный разбор упругих элементов МУВП: Кольца и Втулки
Упругий элемент для муфты упругой втулочно-пальцевой (МУВП) — это сменный рабочий компонент, который устанавливается на пальцы муфты и служит для передачи крутящего момента между полумуфтами. Его основная функция — демпфирование, то есть поглощение динамических нагрузок и вибраций, а также компенсация незначительных осевых, радиальных и угловых смещений соединяемых валов. Именно эластичность этого элемента защищает сопряженное оборудование от разрушительных ударных нагрузок.
Области применения
Муфты МУВП, а следовательно и их упругие элементы, используются повсеместно в общем машиностроении:
- Приводная техника: соединение электродвигателей с редукторами, насосами, вентиляторами, компрессорами.
- Станочное оборудование: приводы подач, главные приводы металло- и деревообрабатывающих станков.
- Транспортные системы: приводы конвейеров, лебедок, подъемных механизмов.
- Сельскохозяйственная техника: приводы различных агрегатов и механизмов.
Оборудование, где применяют
Кольца и втулки МУВП являются стандартными компонентами для соединения валов асинхронных электродвигателей серии АИР, 4А, 5А с оборудованием, таким как насосы ЦНС, консольные насосы К, вентиляторы ВЦ, дымососы ДН и другие промышленные агрегаты.
Материалы
Долговечность элемента напрямую зависит от материала, из которого он изготовлен.
| Компонент | Материал и его ключевая функция |
|---|---|
| Упругий элемент (кольцо, втулка) | Резина МБС (NBR). Стандартное исполнение. Обладает хорошей эластичностью, способностью гасить вибрации и стойкостью к индустриальным маслам и консистентным смазкам. Рабочий диапазон температур: от -40°C до +80°C. |
| Полиуретан (PU). Усиленное исполнение. Отличается значительно более высокой износостойкостью и прочностью. Передает больший крутящий момент, но обладает меньшей демпфирующей способностью (более "жесткий"). | |
| Силикон (VMQ). Специальное исполнение. Применяется для работы в расширенном диапазоне температур. Менее прочен, чем резина или полиуретан, и используется в специфических условиях, не связанных с высокими нагрузками. |
Основные типы по ГОСТ 21424-93 и их различия
Стандарт на муфты ГОСТ 21424-93 предусматривает два основных типа упругих элементов: кольца и втулки. Выбор между ними определяется конструкцией и типоразмером муфты.
| Параметр | Кольцо МУВП | Втулка МУВП |
|---|---|---|
| Конструкция | Цельное резиновое кольцо трапецеидального или прямоугольного сечения. | Цилиндрическая гильза, часто с внутренними продольными ребрами для лучшей фиксации. |
| Способ монтажа | Надевается на палец в специальные проточки. | Надевается на гладкую цилиндрическую часть пальца. |
| Основное применение | Муфты малых и средних типоразмеров, передающие относительно небольшой крутящий момент. | Муфты средних и крупных типоразмеров, рассчитанные на высокие нагрузки. Являются более современным и распространенным решением. |
| Нагрузочная способность | Ниже, из-за меньшей площади и объема рабочего материала. | Выше, за счет большей площади контакта и объема резины, работающей на сжатие. |
Пример условного обозначения
Российские стандарты (ГОСТ 21424-93):
Втулка МУВП К3 18х35х36 ГОСТ 21424-93
- Втулка МУВП: Наименование изделия.
- К3: Типоразмер (исполнение) элемента. Эта цифра напрямую связана с номинальным крутящим моментом муфты (например, К3 — для муфты с моментом 250 Н·м).
- 18х35х36: Геометрические размеры: внутренний диаметр х наружный диаметр х длина (мм).
- ГОСТ 21424-93: Стандарт, регламентирующий размеры и характеристики муфты и ее компонентов.
Зарубежные стандарты (DIN, ISO):
МУВП — это конструкция, стандартизированная в рамках ГОСТ. Ближайшими аналогами являются муфты типа "Pin and Bush coupling". Их упругие элементы (bushings) будут иметь собственное обозначение производителя (например, Fenaflex Bush) и не являются взаимозаменяемыми с элементами МУВП без доработок.
Таблица взаимозаменяемости
Инженерное кредо: Упругий элемент — это расходный материал, но не случайная деталь. Его замена должна производиться на идентичный по типоразмеру и соответствующий по материалу компонент.
| Задача | Неправильное (опасное) решение | Правильное решение | Инженерное обоснование |
|---|---|---|---|
| Замена изношенной втулки в муфте привода насоса | Установить втулку меньшего типоразмера (например, K2 вместо K4) или выточить ее из жесткого пластика (капролона). | Установить новую втулку того же типоразмера (K4), который указан в паспорте на муфту. | Элемент меньшего размера будет мгновенно разрушен крутящим моментом. Жесткая втулка превратит упругую муфту в жесткую, что приведет к передаче всех ударных нагрузок на подшипники двигателя и насоса, вызывая их ускоренный износ. |
| Эксплуатация привода в масляном тумане | Использовать втулку из резины общего назначения (не МБС). | Использовать стандартную втулку МУВП из маслостойкой резины. | Обычная резина в контакте с маслом разбухнет, потеряет упругость и прочность, что приведет к быстрому разрушению элемента. |
| Соединение валов с заметной несоосностью | Надеяться, что муфта МУВП скомпенсирует большое смещение. | Провести центровку валов, а затем установить новую втулку/кольцо. | Муфта компенсирует только **незначительные** погрешности монтажа. При большой несоосности упругий элемент будет работать на изгиб и срез с огромной циклической нагрузкой и разрушится в кратчайшие сроки. |
| Привод с частыми и резкими пусками/реверсами | Использовать стандартную резиновую втулку (если она быстро выходит из строя). | Рассмотреть установку втулки из полиуретана. | Полиуретан обладает большей прочностью и износостойкостью, что позволяет ему лучше выдерживать пиковые нагрузки. Однако это может незначительно увеличить жесткость привода. |
