Лента слюдинитовая ЛСП-Н-ТТ: Технический разбор для профессионалов
В высоковольтной электротехнике и производстве ответственного оборудования не бывает компромиссов. Надежность изоляции — это аксиома, определяющая срок службы и безопасность эксплуатации. Слюдинитовые ленты, в частности марки ЛСП-Н-ТТ, представляют собой вершину изоляционных материалов, разработанных для работы в самых жестких условиях. Этот обзор предназначен для инженеров, технологов и специалистов по снабжению, которые принимают решения, основываясь на точных технических данных.
Общие понятия
Лента слюдинитовая — это композитный изоляционный материал, состоящий из нескольких слоев: слюдяной бумаги, несущей подложки (например, стеклоткани) и связующего полимерного лака. Ее основное назначение — создание основной, витковой и корпусной изоляции в высоковольтных электрических машинах и огнестойкого барьера в кабельной продукции.
Области применения
Благодаря уникальному сочетанию термостойкости и диэлектрической прочности, слюдинитовые ленты являются незаменимым компонентом в ключевых отраслях:
- Энергетика и электромашиностроение: производство и ремонт турбо- и гидрогенераторов, высоковольтных двигателей.
- Кабельная промышленность: производство огнестойких кабелей (FR, LSZH), не теряющих работоспособность в условиях пожара.
- Транспорт: изоляция тяговых электродвигателей локомотивов, карьерных самосвалов и городского электротранспорта.
- Тяжелая промышленность: изоляция катушек индукционных печей и другого высокотемпературного оборудования.
Оборудование, где применяют
Лента ЛСП-Н-ТТ является неотъемлемой частью систем изоляции следующего оборудования:
- Турбогенераторы и гидрогенераторы мощностью до сотен мегаватт.
- Высоковольтные асинхронные и синхронные электродвигатели.
- Тяговые двигатели постоянного и переменного тока.
- Силовые кабели для систем пожарной безопасности, АЭС, метрополитена.
Материалы
Структура ленты — это инженерное решение, где каждый компонент выполняет свою функцию.
| Компонент | Материал в ленте ЛСП-Н-ТТ | Функциональное назначение |
|---|---|---|
| Изоляционная основа | Слюдяная бумага (из слюды флогопит или мусковит) | Обеспечивает высокие диэлектрические свойства, термо- и огнестойкость. |
| Несущая подложка | Стеклоткань (с двух сторон) | Придает механическую прочность, стабильность размеров, стойкость к разрыву при намотке. |
| Связующее вещество | Кремнийорганический (силиконовый) лак | Пропитывает структуру, обеспечивает адгезию слоев и определяет класс нагревостойкости. |
Основные типы по технологии применения
Выбор марки слюдоленты определяется не только ее составом, но и технологией последующей обработки изоляции — вакуумно-нагнетательной пропиткой (VPI) или технологией "Resin Rich".
| Параметр | ЛСП-Н-ТТ (для VPI) | ЛСЭП-934-ТПЛ (Resin Rich) |
|---|---|---|
| Связующее | Кремнийорганическое, термостойкое | Эпоксидное (в большом количестве) |
| Структура | Стеклоткань - Слюда - Стеклоткань | ПЭТ-пленка - Стеклоткань - Слюда |
| Класс нагревостойкости | H (180 °C) | F (155 °C) |
| Технология | Лента имеет пористую структуру для последующей глубокой пропитки компаундом в вакуумной камере (VPI). | Лента содержит избыточное количество связующего, которое при термообработке плавится и заполняет пустоты. |
Пример условного обозначения
Точная расшифровка маркировки — основа для безошибочного заказа и применения материала.
- Российские стандарты (ТУ):
- Пример:

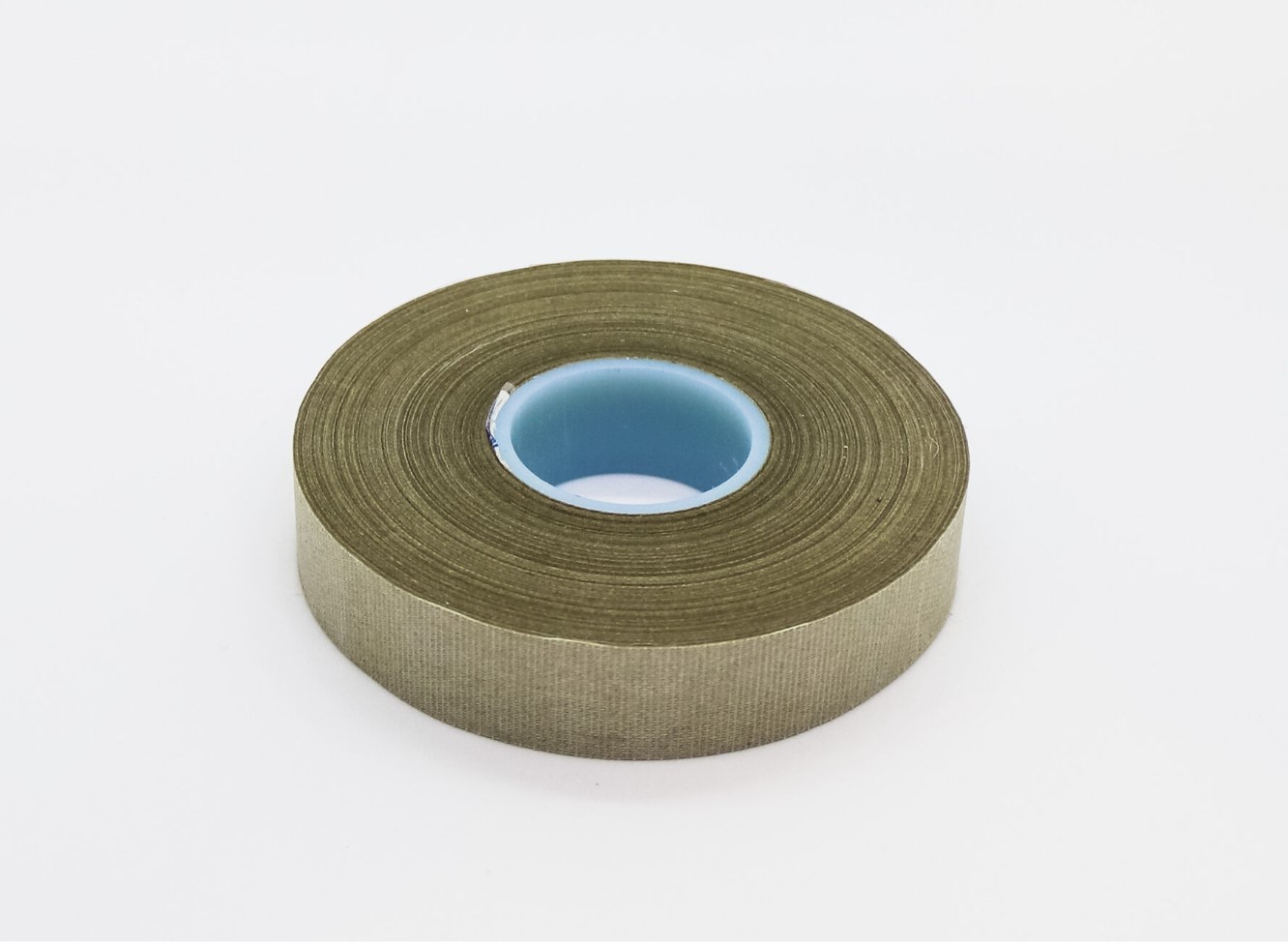

Лента слюдинитовая ЛСП-Н-ТТ 0,17х35 мм
Л — Лента.
С — Слюдинитовая.
П — Пропитанная (связующим лаком).
Н — Нагревостойкая.
ТТ — Подложка из стеклоткани с двух сторон.
0,17 — Номинальная толщина, мм.
35 — Номинальная ширина, мм.
- Пример:
- Зарубежные стандарты (IEC 60371-3-9):
Маркировка строится по принципу описания структуры.
- Аналог:
Mica Paper Tape / G-M-G / S
Mica Paper Tape: Наименование.
G-M-G: Структура (Glass-Mica-Glass / Стеклоткань-Слюда-Стеклоткань).
S: Тип связующего (Silicone / Кремнийорганическое).
- Аналог:
Таблица взаимозаменяемости
Важно: Замена слюдоленты в системе изоляции высоковольтного оборудования — это ответственное инженерное решение, требующее оценки совместимости материалов и технологий.
| Исходный материал | Возможная замена | Условия и ограничения |
|---|---|---|
| Ленты класса F (155°C) на эпоксидном связующем (ЛСЭП) | ЛСП-Н-ТТ | Является модернизацией. Позволяет повысить класс нагревостойкости до H (180°C), увеличить надежность и срок службы. Требует перехода на технологию VPI с кремнийорганическим компаундом. |
| ЛСП-Н-ТТ | Другая лента класса H для VPI | Замена возможна на аналог со схожей структурой и подтвержденной совместимостью со используемым пропиточным компаундом. Некорректный подбор может привести к дефектам изоляции. |
