Ремни зубчатые: Синхронная передача мощности для точного машиностроения

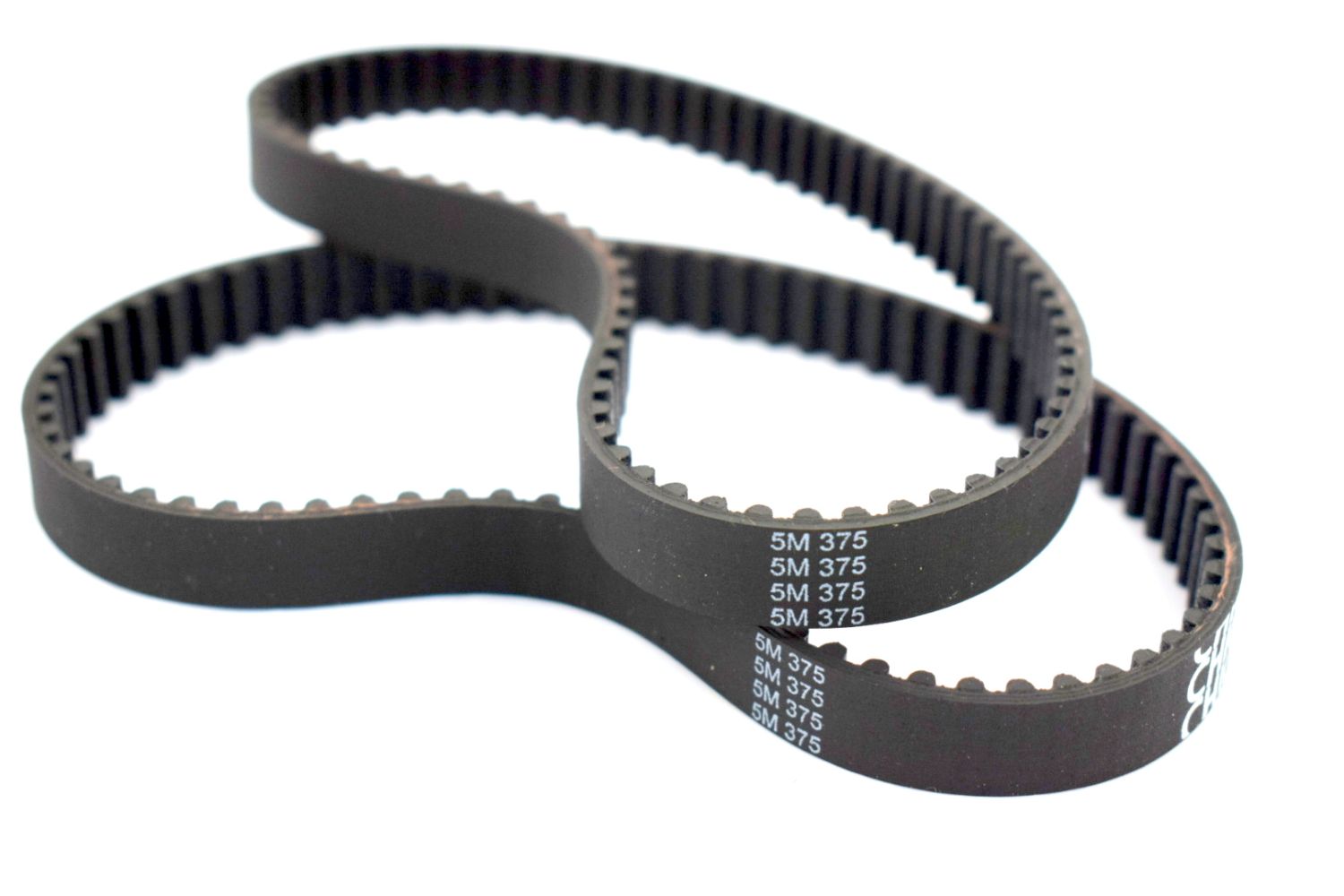

Зубчатый ремень (также известный как синхронный ремень) — это приводной ремень с отформованными на его внутренней (а иногда и внешней) поверхности зубьями, которые входят в зацепление с соответствующими впадинами на шкивах. Такая конструкция обеспечивает передачу крутящего момента без проскальзывания, гарантируя точное и постоянное передаточное отношение. Это делает их незаменимым элементом в приводах, где требуется высокая точность позиционирования, синхронизация валов и работа без потерь на скольжение.
Области применения
Зубчатые ремни являются стандартом де-факто для высокоточных механизмов в различных отраслях:
- Станкостроение и автоматизация: приводы подач станков с ЧПУ, 3D-принтеры, роботы-манипуляторы, системы линейного перемещения.
- Полиграфия и упаковка: приводы печатных валов, фасовочных и упаковочных автоматов, этикетировочных машин.
- Офисная и бытовая техника: принтеры, сканеры, швейные машины, электроинструмент.
- Автомобилестроение: приводы газораспределительного механизма (ГРМ), насосов и компрессоров.
Оборудование, где применяют
Вы найдете зубчатые ремни в основе точных и скоростных приводов оборудования:
- Станки с ЧПУ (Haas, Fanuc, Mazak)
- Промышленные роботы (KUKA, Fanuc, ABB)
- Упаковочные линии (Bosch Packaging, Krones)
- Высокопроизводительные печатные машины
- Конвейерные системы с точным позиционированием
Материалы и конструкция
Высокие эксплуатационные характеристики зубчатых ремней достигаются за счет применения современных композитных материалов.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Тело ремня | Хлоропреновый каучук (неопрен) или термопластичный полиуретан (PU) | Формирует зубья и тело ремня, обеспечивает гибкость, износостойкость и защиту силового каркаса. |
| Силовой каркас (корд) | Стекловолокно (Fiberglass), арамид (Kevlar), сталь | Воспринимает растягивающее усилие, обеспечивает высочайшую прочность и стабильность длины под нагрузкой. |
| Тканевое покрытие зубьев | Нейлоновая ткань | Наносится на резиновые ремни для снижения коэффициента трения и повышения износостойкости зубьев при контакте со шкивом. |
Основные типы профилей
Профиль зуба — ключевая характеристика ремня, определяющая его нагрузочную способность, точность и шумность.
| Группа профилей | Профили | Форма зуба | Инженерные характеристики |
|---|---|---|---|
| Трапецеидальные (дюймовые) | MXL, XL, L, H, XH | Трапеция | Классические профили. Хороши для позиционирования и легких приводов. Склонны к концентрации напряжений в основании зуба при высоких нагрузках. |
| Трапецеидальные (метрические) | T, AT | Трапеция | Метрические аналоги дюймовых профилей. Профиль АТ имеет уменьшенный боковой зазор (люфт) для более точного позиционирования. |
| Полукруглые (HTD) | HTD (3M, 5M, 8M, 14M) | Полукруг | High Torque Drive. Оптимизированная форма зуба для равномерного распределения нагрузки, что позволяет передавать большую мощность по сравнению с трапецеидальными. |
| Эвольвентные (STD/STS, RPP) | STD/STS (S3M, S5M, S8M), RPP | Эвольвента | Super Torque Drive. Дальнейшее развитие HTD. Обеспечивают более плавное зацепление, сниженный уровень шума и еще более высокую точность. |
| Модифицированные (GT, MGT) | GT2, GT3, 5MGT, 8MGT | Модифицированная эвольвента | Профили последнего поколения с максимальной нагрузочной способностью, минимальным люфтом и высочайшей точностью. |
Пример условного обозначения
Пример (метрический ремень):1760 HTD 8M 40
- 1760: Расчетная длина ремня в мм.
- HTD: Тип профиля (High Torque Drive, полукруглый).
- 8M: Шаг зубьев в мм (M = Metric).
- 40: Ширина ремня в мм.
Пример (дюймовый ремень):390 H 50,8
- 390: Расчетная длина ремня, закодированная в 1/10 дюйма (т.е. 39.0 дюймов).
- H: Тип профиля (Heavy, шаг 1/2 дюйма).
- 50,8: Ширина ремня в мм. Часто в дюймовой системе ширина кодируется в 1/100 дюйма, например "200" для 2.00 дюймов (50.8 мм).
Таблица взаимозаменяемости
Важно: В отличие от фрикционных ремней, в зубчатых передачах профиль ремня и шкива должен совпадать с абсолютной точностью.
| Правило | Инженерное описание |
|---|---|
| Профиль и шаг | Должны строго совпадать. Установка ремня HTD 8M на шкив L (шаг 9.525 мм) или на шкив STD S8M приведет к немедленному разрушению привода. |
| Материал | Резиновые и полиуретановые ремни одного профиля не всегда взаимозаменяемы. Полиуретановые ремни более жесткие и точные, резиновые — более гибкие и лучше демпфируют вибрации. Замена должна быть технически обоснована. |
| Совместимость "сверху-вниз" | Ремни с улучшенными профилями (например, GT3 8MGT, RPP8) часто могут работать на шкивах предыдущего поколения (HTD 8M). Однако, для реализации их полной нагрузочной способности и точности требуется использование шкива с соответствующим "родным" профилем. Обратная замена (ремень HTD на шкив GT) не рекомендуется. |
| Усиление | Усиленный ремень (с арамидным кордом) может заменить стандартный (со стекловолоконным) для повышения надежности. Обратная замена недопустима, если привод рассчитан на высокие нагрузки. |
