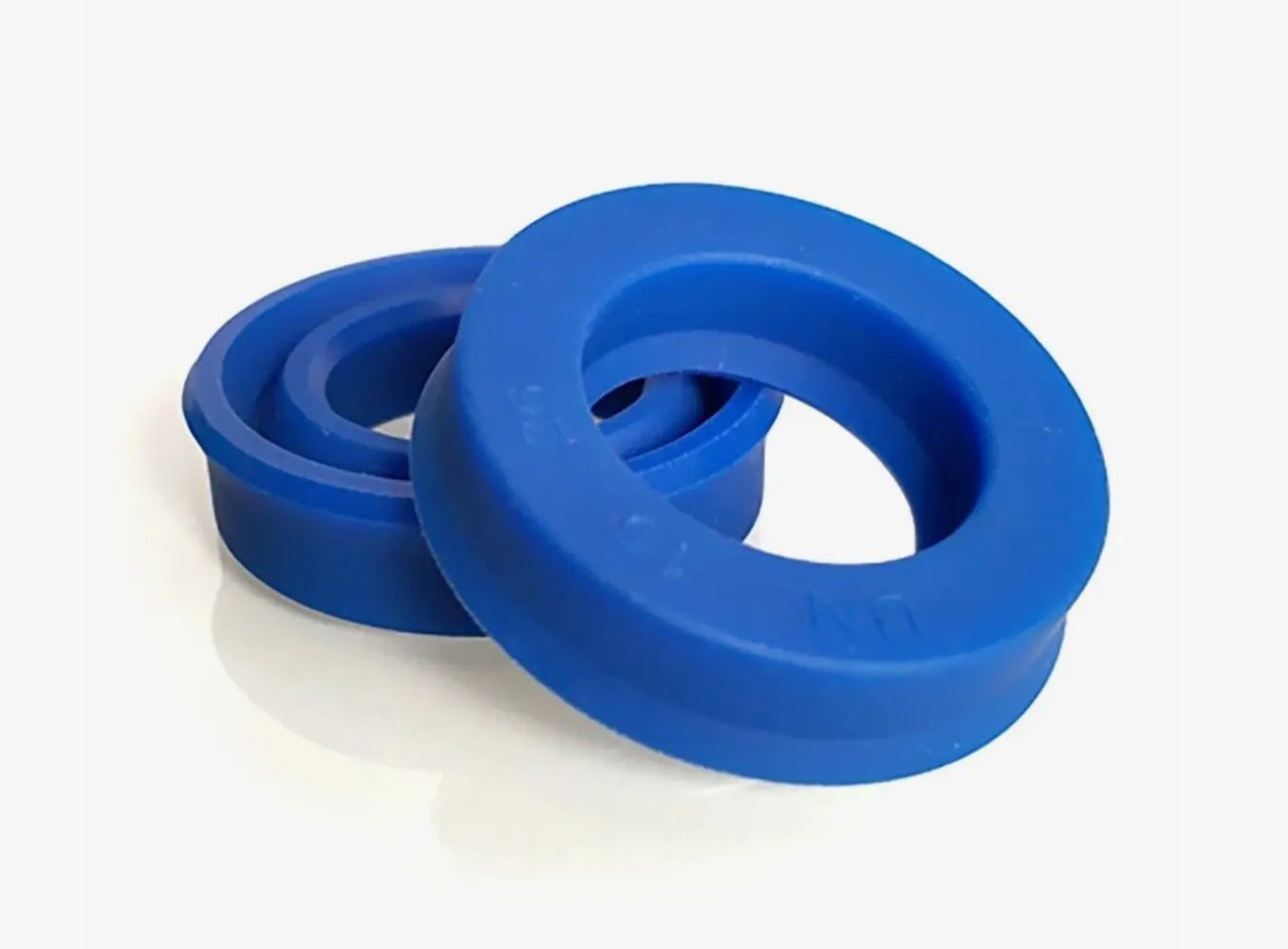

Гидравлические манжеты по ГОСТ 14896-84 (Полиуретан): Инженерный гид по типам
Манжеты по ГОСТ 14896-84 — это основной стандарт для гидравлических уплотнений, используемых для герметизации поршней и штоков в гидроцилиндрах отечественного производства. Стандарт предусматривает три различных типа манжет для работы при давлении до 50 МПа (500 бар). Изначально ГОСТ предполагал использование резины, однако современные полиуретановые (PU) манжеты являются прямой заменой и многократно превосходят резиновые по всем ключевым показателям: износостойкости, стойкости к давлению и сроку службы.
Области применения
- Тяжелая техника (тракторы, экскаваторы, бульдозеры, краны).
- Гидравлические прессы и станочное оборудование.
- Сельскохозяйственные и коммунальные машины.
- Любое гидравлическое оборудование, произведенное по советским и российским стандартам.
Расшифровка обозначения по ГОСТ 14896-84
Стандарт имеет уникальную и на первый взгляд нелогичную систему маркировки, которую необходимо понимать.
Манжета гидравлическая 028*20-1
- 028 — Диаметр цилиндра (D), мм.
- 20 — Диаметр штока (d), мм.
- 1 — Тип манжеты. Это самый важный параметр!
Три типа манжет: Поршневые vs. Штоковые
Именно тип определяет, где и как должна работать манжета. Их нельзя путать!
| Тип | Назначение | Описание и принцип работы |
|---|---|---|
| Тип 1 (Пример: `028*20-1`) |
Для уплотнения ПОРШНЯ в цилиндре. | Это поршневая манжета. Ее основная рабочая поверхность — наружный диаметр. Она устанавливается на поршень и герметизирует зазор между поршнем и гильзой цилиндра. |
| Тип 2 (Пример: `085*75-2`) |
Для уплотнения ПОРШНЯ в цилиндре. | Это также поршневая манжета, но другого профиля, часто используется в паре или для других условий. |
| Тип 3 (Пример: `036*25-3`) |
Для уплотнения ШТОКА в крышке. | Это штоковая манжета. Ее основная рабочая поверхность — внутренний диаметр. Она устанавливается в крышку (буксу) и герметизирует зазор между крышкой и штоком. |
Анализ вашего списка: Практические примеры
Давайте разберем несколько позиций из вашего запроса, чтобы закрепить материал:
28*20-1: Манжета Тип 1 (поршневая). Устанавливается на поршень для работы в цилиндре диаметром 28 мм.36*25-3: Манжета Тип 3 (штоковая). Устанавливается в крышку для уплотнения штока диаметром 25 мм.575*550-1: Крупногабаритная манжета Тип 1 (поршневая) для цилиндра диаметром 575 мм.20*12-3: Манжета Тип 3 (штоковая) для уплотнения штока диаметром 12 мм.
Преимущество Полиуретана (PU)
Замена стандартной резины на полиуретан для манжет ГОСТ 14896-84 дает:
- Увеличение рабочего давления: Полиуретан выдерживает пиковые нагрузки без выдавливания.
- Повышение ресурса: Срок службы полиуретановой манжеты в 3-5 раз выше, чем у резиновой.
- Морозостойкость: Сохраняет эластичность при низких температурах, в отличие от "дубеющей" резины.
Преимущества изготовления манжет на ТЕХНОТОЧКА
- Скорость: Изготовление манжет по ГОСТ 14896-84 от 30 минут.
- Точное соответствие: Гарантируем полное соответствие геометрии профилей Тип 1, 2 и 3 по ГОСТу.
- Качество материала: Используем только высококачественный гидравлический полиуретан (92-95 Shore A).
- Любой размер: Производим манжеты всех размеров, указанных в ГОСТе, а также любые нестандартные по вашему образцу.
- Инженерная поддержка: Поможем правильно идентифицировать тип и размер манжеты, даже если у вас есть только изношенный образец.
- Никаких минимальных партий: Изготавливаем от 1 штуки.
