Наборы уплотнительных колец (O-Ring Kits): Профессиональный запас для герметизации любых соединений

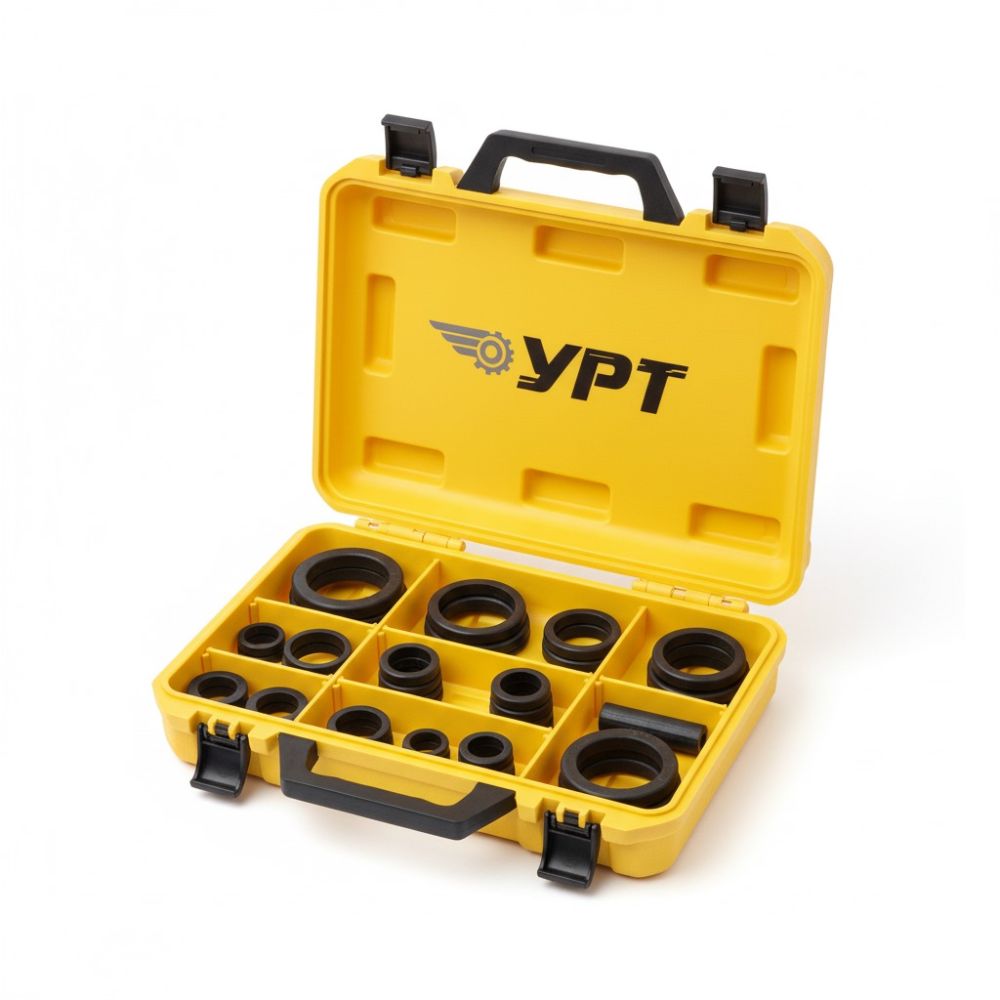

Уплотнительное кольцо (O-Ring) — это эластомерное кольцо круглого поперечного сечения (тор), предназначенное для герметизации статических (неподвижных) и динамических (подвижных) соединений. Принцип его работы заключается в деформации под давлением в специально спроектированной канавке (посадочном месте), что создает надежный барьер, предотвращающий утечку рабочих сред. Набор уплотнительных колец — это систематизированный комплект самых востребованных метрических или дюймовых размеров, изготовленных из определенного материала и упакованных в удобный кейс для хранения и быстрой идентификации.
Области применения
Универсальность колец круглого сечения делает их незаменимыми практически в любой сфере, где есть гидравлические, пневматические или топливные системы:
- Ремонт и обслуживание автотранспорта: уплотнения в двигателе, топливной системе, гидравлике, системах кондиционирования.
- Промышленное оборудование: герметизация фланцев, клапанов, насосов, редукторов и гидро/пневмоцилиндров.
- Сельскохозяйственная и строительная техника: уплотнения в гидравлических распределителях, гидромоторах и соединениях высокого давления.
- Сантехника и ЖКХ: уплотнения в фитингах, кранах, фильтрах, насосных станциях.
Оборудование, где применяют
Наборы колец используются для оперативного ремонта широчайшего спектра узлов:
- Двигатели внутреннего сгорания (ДВС).
- Гидравлические насосы и цилиндры.
- Пневматические клапаны и распределители.
- Топливные форсунки и регуляторы давления.
- Бытовые и промышленные мойки высокого давления.
Материалы
Рабочие характеристики и долговечность уплотнения определяются материалом, из которого оно изготовлено. В наборах чаще всего встречаются два основных типа.
| Материал (Обозначение) | Твердость по Шору А | Рабочий диапазон температур, °C | Ключевые свойства и назначение |
|---|---|---|---|
| NBR (Бутадиен-нитрильный каучук) | 70 | -30 до +100 | "Рабочая лошадка" для большинства применений. Высокая стойкость к минеральным маслам, гидравлическим жидкостям, бензину, дизельному топливу, воде. Стандарт для гидравлики и пневматики. |
| SILICON / VMQ (Силиконовый каучук) | 70 | -60 до +200 | Применяется в условиях экстремальных температур (как высоких, так и низких). Физиологически инертен (подходит для пищевой промышленности). Отличная стойкость к озону и УФ. Ограниченная стойкость к минеральным маслам. |
Основные типы наборов
Наборы уплотнительных колец различаются по количеству, материалу и, что самое важное, по системе измерения, которая определяет их применяемость.
| Наименование набора (пример) | Система измерения | Материал | Инженерное назначение |
|---|---|---|---|
| Набор колец 419 шт O-Ring NBR70 Метр (8С) | Метрическая | NBR (Маслобензостойкий) | Ремонт и обслуживание отечественной, европейской и азиатской техники, промышленного оборудования, где все размеры стандартизированы в миллиметрах. |
| Набор колец 270 шт O-Ring NBR70 Дюйм | Дюймовая | NBR (Маслобензостойкий) | Ремонт американской и некоторой британской техники (Caterpillar, John Deere), систем кондиционирования (A/C), гидравлического оборудования, стандартизированного по SAE. |
| Набор колец 386 шт O-Ring SILICON70 Метр | Метрическая | SILICON (Термостойкий) | Специализированные применения: сантехника для горячего водоснабжения, пищевое оборудование, узлы, работающие при высоких или низких температурах. |
Пример условного обозначения кольца
Для правильного подбора кольца важно понимать его маркировку, которая соответствует ГОСТ 9833-73.
Пример по российскому стандарту:Кольцо 020-025-30-2-2
- 020: Диаметр штока (внутренний диаметр кольца d) в мм.
- 025: Диаметр цилиндра (наружный диаметр кольца D) в мм.
- 30: Диаметр сечения кольца d₂, умноженный на 10 (т.е. 3.0 мм).
- 2: Группа точности (1 - для подвижных, 2 - для подвижных и неподвижных соединений).
- 2: Группа резины (соответствует определенной марке по ТУ).
Упрощенная международная маркировка:ID x CS(например,20 x 2.5 NBR70)
- ID: Внутренний диаметр (Inner Diameter).
- CS: Диаметр сечения (Cross Section).
- NBR70: Материал и твердость.
Таблица выбора правильного кольца из набора
Выбор правильного уплотнения — это ключ к долговечной и надежной герметизации. Руководствуйтесь следующими инженерными правилами.
| Параметр | Инженерное правило |
|---|---|
| Система измерения | Не допускается смешивание. Если узел спроектирован в метрической системе, используйте только метрические кольца. Дюймовое кольцо "близкого" размера не обеспечит правильного обжатия и приведет к утечке. |
| Размер | Диаметр сечения нового кольца должен точно соответствовать ширине канавки. Внутренний диаметр (для уплотнения штока) должен быть чуть меньше диаметра штока, а наружный (для уплотнения поршня) — чуть больше диаметра цилиндра для создания начального натяга. Никогда не измеряйте старое, деформированное кольцо. Измеряйте посадочное место. |
| Материал | Выбирайте материал исходя из рабочей среды и температуры. NBR — для масел и топлива при стандартных температурах. SILICON (VMQ) — для воды, воздуха, пищевых продуктов и при экстремальных температурах. |
