Цилиндрические роликоподшипники: Инженерный гид по высоким нагрузкам и скоростям

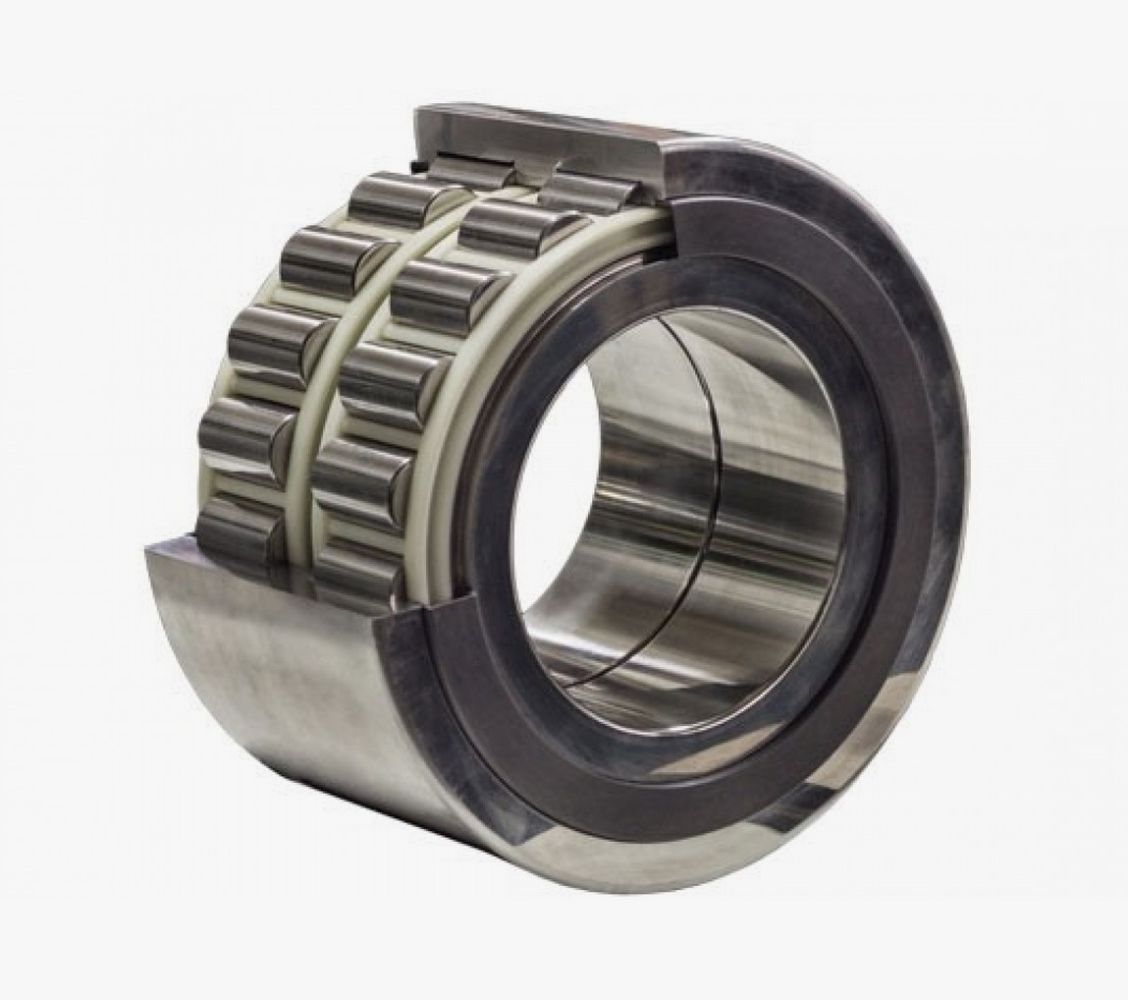

Цилиндрический роликоподшипник — это тип подшипника качения, в котором тела качения представляют собой цилиндрические ролики. В отличие от шариков, которые контактируют с дорожками качения в точке, ролики имеют линейный контакт. Это кардинально увеличивает площадь контакта и, как следствие, позволяет подшипнику воспринимать значительно более высокие радиальные нагрузки. Большинство конструкций являются разборными, что существенно упрощает монтаж и демонтаж узла.
Области применения
Высокая грузоподъемность и способность работать на высоких скоростях определили их ключевые сферы применения:
- Тяжелое машиностроение: редукторы большой мощности, прокатные станы, буксовые узлы железнодорожного транспорта.
- Энергетика: опоры роторов крупных электродвигателей, насосов и компрессоров, редукторы ветрогенераторов.
- Станкостроение: шпиндельные узлы металлообрабатывающих станков, где требуется высочайшая жесткость и точность вращения.
- Автомобильная промышленность: коробки передач, валы отбора мощности.
Оборудование, где применяют
Эти подшипники являются основой мощных промышленных редукторов Siemens (Flender), шпинделей высокоточных станков DMG Mori, а также электродвигателей ABB и осевых букс подвижного состава.
Материалы изготовления
Работа под высокими нагрузками требует от материалов исключительной прочности, износостойкости и усталостной долговечности.
| Компонент | Материал | Характеристики и назначение |
|---|---|---|
| Кольца и ролики | Сталь ШХ15 (ГОСТ 801-78) | Высокоуглеродистая хромистая подшипниковая сталь. После термообработки обладает высокой твердостью и контактной выносливостью, что является стандартом для большинства применений. |
| Сепаратор | Латунь (ЛС59-1) | Массивный сепаратор, изготовленный механической обработкой. Обладает высокой прочностью, устойчив к вибрациям и высоким температурам. Идеален для высокоскоростных и ответственных узлов. В маркировке обозначается буквой Л или суффиксом М. |
| Сепаратор | Полиамид (PA66-GF25) | Стеклонаполненный полиамид. Легкий, обладает хорошими антифрикционными свойствами, позволяет достигать более высоких скоростей вращения. Обозначается буквой Е. |
| Сепаратор | Листовая сталь | Штампованный стальной сепаратор. Экономичное и надежное решение для большинства общепромышленных применений со средними скоростями и нагрузками. |
Основные типы и их осевая фиксация
Ключевое различие между типами цилиндрических подшипников заключается в конфигурации бортов (фланцев) на кольцах. Именно это определяет, как подшипник будет работать с осевым смещением вала.
Ключевая мысль: Выбор типа подшипника (NU, NJ, NUP и т.д.) — это не просто выбор размера, а фундаментальное конструкторское решение, определяющее схему фиксации вала в осевом направлении.
| Тип по ISO (ГОСТ) | Конструкция бортов | Способность к осевой фиксации |
|---|---|---|
| NU (32000) | Два борта на наружном кольце, внутреннее кольцо без бортов. | Плавающая опора. Позволяет валу свободно смещаться относительно корпуса в обоих осевых направлениях. Не воспринимает осевую нагрузку. |
| N (2000) | Два борта на внутреннем кольце, наружное кольцо без бортов. | Плавающая опора. Аналогично типу NU, позволяет взаимное осевое смещение. |
| NJ (42000) | Два борта на наружном кольце, один борт на внутреннем. | Фиксирующая опора в одном направлении. Воспринимает осевую нагрузку и фиксирует вал в одну сторону. |
| NF (12000) | Два борта на внутреннем кольце, один борт на наружном. | Фиксирующая опора в одном направлении. Аналогично NJ, но фиксирует вал в противоположную сторону. |
| NUP (92000) | Два борта на наружном кольце, один борт и приставное кольцо на внутреннем. | Фиксирующая опора в двух направлениях. Воспринимает осевые нагрузки и фиксирует вал в обе стороны. |
Пример условного обозначения
Разберем маркировку, чтобы понимать всю заложенную в нее информацию.
Российский стандарт (ГОСТ 3189-89)
Пример: 6-42310 КМ
- 6-: Класс точности (6 - нормальный).
- 42: Тип подшипника и конструктивное исполнение (4 - цилиндрический роликовый с одним бортом на внутреннем кольце, т.е. тип NJ; 2 - серия).
- 3: Серия по наружному диаметру.
- 10: Код внутреннего диаметра. 10 х 5 = 50 мм.
- КМ: Суффикс, указывающий на конструктивные особенности (модернизированная конструкция с латунным сепаратором).
Зарубежный стандарт (ISO)
Пример: NJ 310 M
- NJ: Тип подшипника (два борта на наружном кольце, один на внутреннем).
- 3: Серия по наружному диаметру.
- 10: Код внутреннего диаметра (10 х 5 = 50 мм).
- M: Суффикс, обозначающий материал и конструкцию сепаратора (M - обработанный латунный сепаратор).
Таблица взаимозаменяемости
Подшипники, изготовленные по ГОСТ и ISO, имеют идентичные основные размеры и в подавляющем большинстве случаев полностью взаимозаменяемы.
| Тип по ГОСТ | Тип по ISO | Примечание |
|---|---|---|
| 2000 | N | Полная взаимозаменяемость по основным размерам (d, D, B). Важно сопоставлять суффиксы, отвечающие за материал сепаратора (например, КМ/Л ≈ M, Е ≈ TVP). |
| 32000 | NU | |
| 42000 | NJ | |
| 12000 | NF | |
| 92000 | NUP |
