Однорядные радиальные шарикоподшипники: Полный технический гид

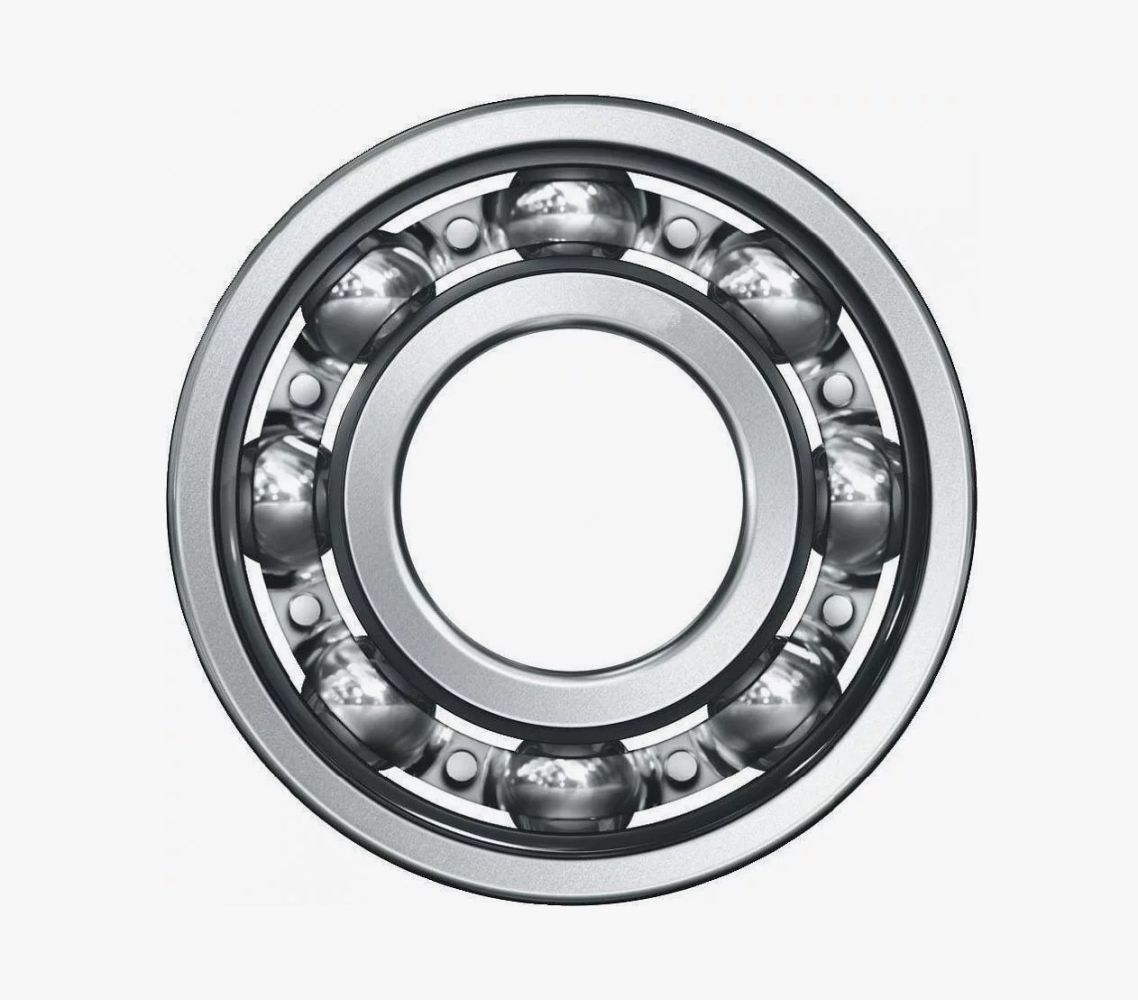

Однорядный радиальный шарикоподшипник — это неразборный подшипник качения, являющийся самым универсальным и широко используемым типом подшипников в мире. Он состоит из наружного и внутреннего колец с глубокими дорожками качения, комплекта шариков и сепаратора. Его конструкция позволяет воспринимать как радиальные, так и осевые нагрузки в обоих направлениях, а также работать на очень высоких скоростях. Благодаря этому он стал стандартом де-факто для огромного спектра механизмов.
Области применения
Проще перечислить, где эти подшипники не используются. Их универсальность делает их востребованными абсолютно во всех отраслях:
- Электротехника: электродвигатели всех типов и размеров, генераторы, электроинструмент.
- Автомобильная промышленность: генераторы, стартеры, насосы, ролики натяжителей, коробки передач.
- Бытовая техника: стиральные машины, пылесосы, кухонные комбайны, вентиляторы.
- Промышленное оборудование: редукторы, конвейерные ролики, насосы, станки, оргтехника.
- Сельскохозяйственная техника: многочисленные узлы вращения в сеялках, комбайнах, тракторах.
Оборудование, где применяют
Эти подшипники — основа электродвигателей ABB и Siemens, редукторов Bonfiglioli, бытовой техники Bosch и LG, а также генераторов автомобилей ВАЗ, Hyundai и Toyota. Их можно найти практически в любом устройстве, где есть вращающийся вал.
Материалы изготовления
Надежность и ресурс подшипника напрямую зависят от качества его компонентов. Для массовых серий применяются проверенные и сбалансированные решения.
| Компонент | Материал | Характеристики и назначение |
|---|---|---|
| Кольца и шарики | Сталь ШХ15 (ГОСТ 801-78) / 100Cr6 | Высокоуглеродистая хромистая подшипниковая сталь. После термообработки обладает высокой твердостью, износостойкостью и контактной выносливостью. Это мировой стандарт для подшипников общего применения. |
| Сепаратор | Листовая сталь | Наиболее распространенное исполнение. Штампованный стальной сепаратор прочен, надежен и подходит для широкого диапазона температур и скоростей. |
| Сепаратор | Полиамид (PA66-GF25) | Применяется в высокоскоростных или малошумных подшипниках. Легче стали, обладает хорошими антифрикционными свойствами. |
| Защитные шайбы (ZZ) | Листовая сталь | Бесконтактные защитные шайбы (экраны), которые защищают подшипник от крупных частиц грязи, не создавая дополнительного трения. |
| Уплотнения (2RS) | Бутадиен-нитрильный каучук (NBR) | Контактные уплотнения, армированные листовой сталью. Обеспечивают превосходную защиту от пыли, влаги и предотвращают утечку смазки. |
Основные типы и их конструктивные различия
Ключевое различие между модификациями радиальных шарикоподшипников заключается в типе защиты внутренней полости.
Ключевая мысль: Выбор между открытым, экранированным (ZZ) и уплотненным (2RS) подшипником — это фундаментальное решение, которое определяет срок службы узла. Оно зависит от чистоты окружающей среды, наличия влаги и требуемой скорости вращения.
| Тип | Конструкция | Характеристики и применение |
|---|---|---|
| Открытый (без суффиксов) | Без защитных шайб и уплотнений. | Применяется внутри механизмов, где есть централизованная система смазки (например, в масляной ванне редуктора) или где окружающая среда полностью защищена от загрязнений. Требует регулярного обслуживания. |
| С защитными шайбами (Z / ZZ) | Одна (Z) или две (ZZ) металлические защитные шайбы, установленные с зазором относительно внутреннего кольца. | Бесконтактная защита. Эффективно защищает от крупных частиц пыли и грязи. Так как нет трения, предельная скорость такая же, как у открытого подшипника. Не защищает от влаги и мелкой пыли. |
| С уплотнениями (RS / 2RS) | Одно (RS) или два (2RS) контактных уплотнения из синтетического каучука, армированного сталью. | Контактная защита. Обеспечивает наилучшую защиту от пыли, грязи и влаги, а также надежно удерживает смазку внутри. Из-за трения уплотнения о кольцо предельная скорость вращения несколько ниже, чем у типов ZZ и открытого. |
Пример условного обозначения
Понимание маркировки позволяет точно идентифицировать подшипник.
Российский стандарт (ГОСТ 3189-89)
Пример: 6-180205 АС17
- 6-: Класс точности (6 - нормальный).
- 1: Тип защитного исполнения (1 - с одной стороны уплотнение, 8 - с двух сторон уплотнение).
- 80: Полное обозначение подшипника с уплотнениями.
- 2: Серия по наружному диаметру.
- 05: Код внутреннего диаметра. 05 х 5 = 25 мм.
- А: Суффикс, указывающий на модификацию (например, повышенная грузоподъемность).
- С17: Код заложенной пластичной смазки (Литол-24).
Зарубежный стандарт (ISO)
Пример: 6205-2RS/C3
- 6: Тип подшипника (однорядный радиальный шариковый).
- 2: Серия по наружному диаметру.
- 05: Код внутреннего диаметра (05 х 5 = 25 мм).
- -2RS: Суффикс, обозначающий тип защиты (2 Rubber Seals — два резиновых уплотнения). Аналогично, ZZ — две металлические шайбы.
- /C3: Суффикс, обозначающий радиальный зазор (C3 — увеличенный зазор). Применяется для компенсации теплового расширения.
Таблица взаимозаменяемости
Подшипники, изготовленные по ГОСТ и ISO, имеют идентичные размеры и полностью взаимозаменяемы.
| Обозначение по ГОСТ | Обозначение по ISO | Тип защиты |
|---|---|---|
| 205 | 6205 | Открытый |
| 80205 | 6205-ZZ (или 6205-2Z) | Две защитные металлические шайбы |
| 180205 | 6205-2RS (или 6205-2RSH, 6205-DDU) | Два контактных резиновых уплотнения |
