Шарнирные подшипники скольжения (ШС, ШСП, ШСЛ): Технический обзор

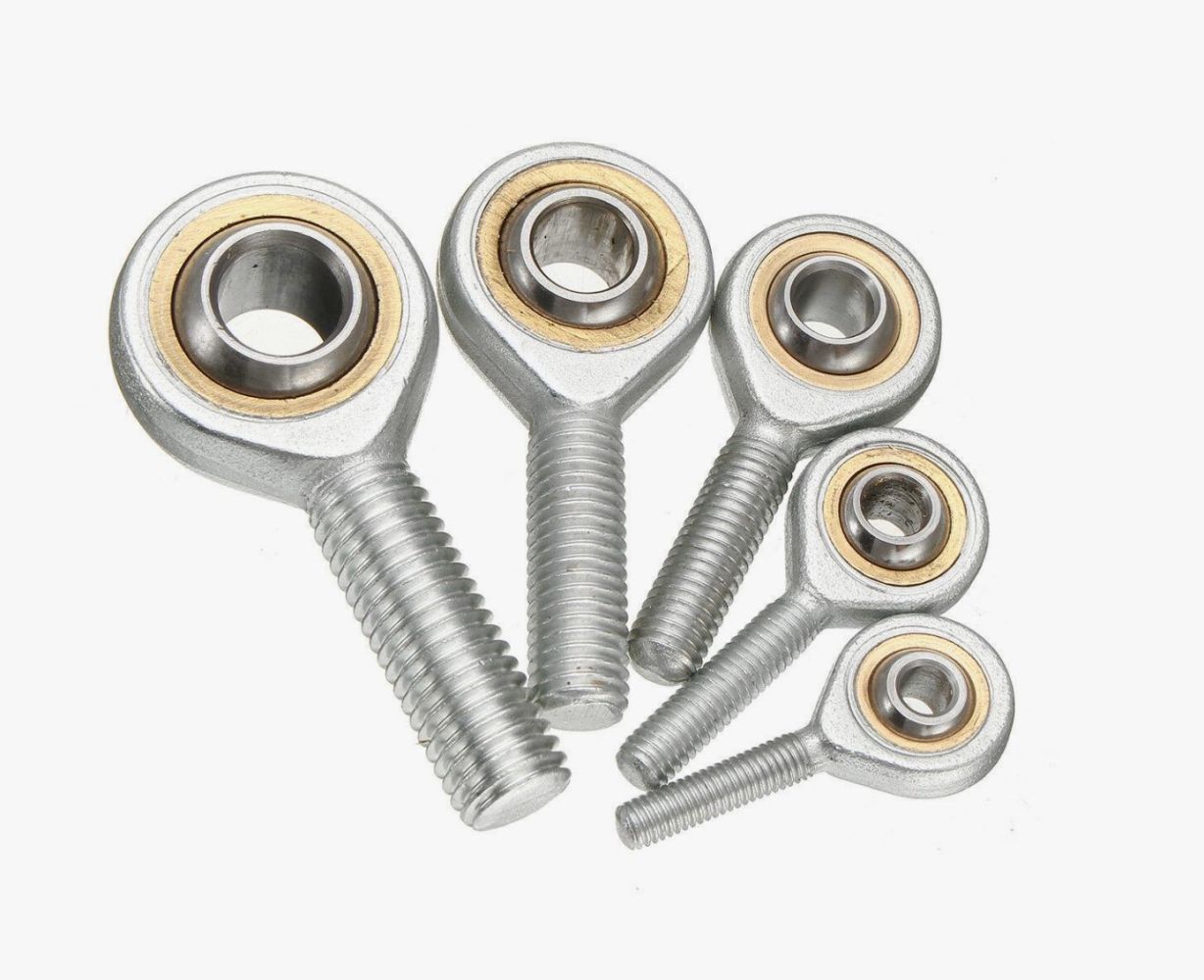

Шарнирный подшипник (ШС) — это стандартизированный узел скольжения, состоящий из двух колец: внутреннего со сферической наружной поверхностью и наружного с вогнутой сферической внутренней поверхностью. Его ключевая задача — передача радиальных, осевых и комбинированных нагрузок в подвижных и неподвижных соединениях, а также компенсация несоосности вала и корпуса.
По сути, это самоцентрирующаяся сферическая втулка, предназначенная для работы в условиях медленных вращательных, осциллирующих (колебательных) и угловых перемещений при высоких, в том числе ударных, нагрузках.
Области применения
Благодаря своей способности выдерживать значительные нагрузки и компенсировать деформации и погрешности монтажа, шарнирные подшипники нашли применение в самых ответственных узлах:
- Тяжелое машиностроение и металлургия (оборудование прокатных станов).
- Строительная, дорожная и карьерная техника.
- Авиа- и судостроение (элементы управления, шасси).
- Автомобильная промышленность (подвеска, рулевое управление).
- Гидравлическое и пневматическое оборудование (шарниры гидроцилиндров).
Оборудование, где применяют
Эти подшипники являются неотъемлемой частью узлов подвески карьерных самосвалов (БелАЗ, Komatsu, Caterpillar), шарниров крепления стрел, рукоятей и ковшей экскаваторов (Hitachi, JCB), а также проушин штоков и гильз мощных гидроцилиндров.
Материалы изготовления
Надежность шарнирного подшипника напрямую зависит от материалов колец и качества обработки поверхностей скольжения. Стандартное исполнение предполагает использование высокоуглеродистой подшипниковой стали.
| Элемент подшипника | Основной материал | Характеристики и обработка |
|---|---|---|
| Внутреннее и наружное кольца | Сталь ШХ15, ШХ15СГ | Высокая твердость (58-64 HRC), износостойкость. Проводится закалка и шлифовка. |
| Поверхность скольжения (пара трения "сталь/сталь") | Хромирование, фосфатирование, дисульфид молибдена | Снижение коэффициента трения, защита от коррозии, улучшение прирабатываемости. Требует регулярной смазки. |
| Поверхность скольжения (пара трения "сталь/металлофторопласт") | Политетрафторэтилен (PTFE) | Самосмазывающаяся поверхность, не требует обслуживания. Применяется в подшипниках типа ЕШСП. |
Основные типы по ГОСТ 3635-78
Конструктивные различия определяют способность подшипника воспринимать те или иные нагрузки. Ключевое отличие — способ установки внутреннего кольца и наличие технологических прорезей (разломов) в наружном.
| Тип подшипника | Конструктивная особенность | Воспринимаемые нагрузки |
|---|---|---|
| ШСЛ, ШСП | Наружное кольцо с однократным разломом (осевая прорезь). | Радиальные и комбинированные (радиально-осевые) нагрузки в подвижных соединениях. Наиболее распространенный тип. ШСЛ — широкая серия. |
| ШС | Наружное кольцо без разлома. Внутреннее кольцо монтируется до закалки. | Преимущественно для неподвижных соединений для компенсации несоосности. |
| ШСР | Наружное кольцо с двукратным разломом (два симметричных разлома). | Тяжелые радиальные нагрузки в подвижных соединениях. Осевая грузоподъемность ограничена. |
Пример условного обозначения
Понимание маркировки — ключ к безошибочному выбору. Разберем на конкретных примерах.
Пример по ГОСТ: ШСП 40 К
- ШСП — тип подшипника: Шарнирный, с Прорезью на наружном кольце.
- 40 — внутренний диаметр (d) в миллиметрах.
- К — дополнительное обозначение: есть канавки и отверстия для смазки на внутреннем и/или наружном кольцах.
Пример по ISO/DIN: GE 40 ES
- GE — базовое обозначение типа: Gelenklager (шарнирный подшипник).
- 40 — внутренний диаметр (d) в миллиметрах.
- ES — обозначение конструктивных особенностей: пара трения "сталь/сталь", требует обслуживания (смазки), имеет смазочные канавки. Является прямым аналогом исполнения "К" по ГОСТ.
Пример по ГОСТ (самосмазывающийся): ЕШСП 45 К
- Е — на сферической поверхности наружного кольца имеется покрытие из самосмазывающегося материала (металлофторопласт). Не требует обслуживания.
- ШСП — тип подшипника.
- 45 — внутренний диаметр (d) в мм.
- К — в данном контексте с литерой "Е" часто указывает на наличие канавок, но основное свойство — самосмазывание.
Таблица взаимозаменяемости (ГОСТ и ISO/DIN)
Для удобства подбора приводим таблицу соответствия основных типоразмеров, представленных в нашем ассортименте.
| Обозначение по ГОСТ (Россия) | Обозначение по ISO/DIN (Импорт) | Размеры (d*D*B/C), мм |
|---|---|---|
| ШСП 6 | GE 6 E | 6x14x6/4 |
| ШСП 8 | GE 8 E | 8x17x8/5 |
| ШСП 12 | GE 12 E | 12x22x10/7 |
| ЕШСП 15 К | GE 15 ES | 15x26x12/9 |
| ЕШСП 17 К | GE 17 ES | 17x30x14/10 |
| ШСП 20 К | GE 20 ES | 20x35x16/12 |
| ШСП 25 К | GE 25 ES | 25x42x20/16 |
| ШСП 30 К | GE 30 ES | 30x47x22/18 |
| ШСП 40 К | GE 40 ES | 40x62x28/22 |
| ЕШСП 45 К | GE 45 ES | 45x68x32/25 |
| ШСП 50 К | GE 50 ES | 50x75x35/28 |
| ШСП 60 К | GE 60 ES | 60x90x44/34 |
| ШСЛ 70 К / ШСП 70 К | GE 70 ES | 70x105x49/40 |
| ШСЛ 90 К | GE 90 ES | 90x130x60/50 |
