Пресс-масленки (тавотницы) ГОСТ 19853-74: Инженерный справочник
Пресс-масленка (по ГОСТ 19853-74) — это обратный клапан в миниатюрном исполнении, предназначенный для подачи густой (консистентной) смазки в узлы трения (подшипники, втулки, шарниры, оси) и предотвращения ее выхода обратно. Конструкция включает корпус, подпружиненный стальной шарик и резьбовую часть для монтажа. При подключении наконечника смазочного шприца (плунжерного или рычажного) создаваемое давление отжимает шарик, открывая канал для прохода смазки. После снятия шприца пружина возвращает шарик на место, герметизируя канал и защищая узел от попадания грязи, пыли и влаги.
Области применения
Пресс-масленки являются обязательным элементом систем смазки в подавляющем большинстве механизмов:
- Автомобильная промышленность: шаровые опоры, рулевые наконечники, карданные валы, шкворни, рессорные пальцы.
- Сельскохозяйственная техника: точки смазки на тракторах, комбайнах, сеялках, плугах и другом навесном оборудовании.
- Строительная и дорожная техника: шарнирные сочленения стрел и ковшей экскаваторов, ходовая часть бульдозеров, поворотные круги кранов.
- Промышленное оборудование: подшипниковые узлы на станках, конвейерах, редукторах, прессах.
Оборудование, где применяют
Тавотницы устанавливаются на всю отечественную технику, включая КАМАЗ, МАЗ, Урал, ГАЗ, УАЗ, МТЗ, ЧТЗ. Они также являются стандартным элементом на импортной технике Caterpillar, Komatsu, JCB, John Deere, Volvo и в подшипниковых узлах от производителей SKF, FAG, NSK.
Материалы изготовления
Надежность и долговечность пресс-масленки напрямую зависят от качества материалов и защитного покрытия.
| Компонент | Материал | Покрытие / Характеристики |
|---|---|---|
| Корпус | Сталь (Ст. 20, автоматная сталь А12) | Гальваническое цинкование (Ц6.хр, Ц9.хр) или кадмирование (Кд6.хр) для защиты от коррозии. |
| Шарик | Шарикоподшипниковая сталь (ШХ15) | Высокая твердость и износостойкость для обеспечения герметичности клапана. |
| Пружина | Пружинная сталь | Обеспечивает надежный возврат шарика и герметизацию канала. |
Основные типы по ГОСТ 19853-74
Стандарт классифицирует пресс-масленки по двум ключевым параметрам: геометрии (углу установки) и типу присоединительной резьбы.
| Тип по ГОСТ | Геометрия | Тип резьбы | Основное назначение |
|---|---|---|---|
| Тип 1 | Прямая (180°) | 1.1 - Метрическая цилиндрическая | Наиболее распространенный тип. Используется там, где есть свободный доступ к точке смазки. |
| 1.2 - Дюймовая коническая (K) | |||
| 1.3 - Трубная цилиндрическая (G) | |||
| Тип 2 | Угловая (90°) | 2.1 - Метрическая цилиндрическая | Применяется в труднодоступных местах, где прямой доступ к узлу невозможен. |
| 2.2 - Дюймовая коническая (K) | |||
| 2.3 - Трубная цилиндрическая (G) | |||

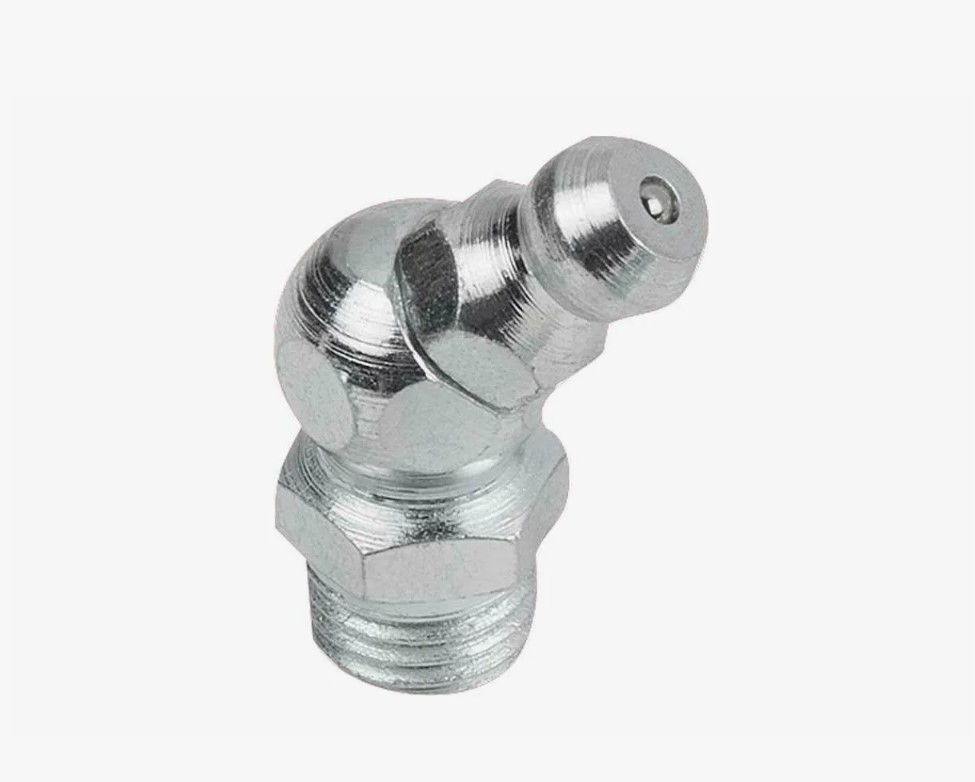

| Тип 3 | Угловая (45°) | 3.1 - Метрическая цилиндрическая | Компромиссный вариант для ограниченного, но не полностью перекрытого доступа. |
| 3.2 - Дюймовая коническая (K) | |||
| 3.3 - Трубная цилиндрическая (G) |
Пример условного обозначения
Маркировка по ГОСТ содержит всю необходимую информацию для точной идентификации изделия.
Пресс-масленка 1.1.М10х1.Ц6 ГОСТ 19853-74
- 1: Тип 1 — прямая пресс-масленка (180°).
- 1: Исполнение резьбовой части (1 — цилиндрическая метрическая резьба).
- М10х1: Параметры резьбы (Метрическая, диаметр 10 мм, шаг 1 мм).
- Ц6: Тип и толщина покрытия (Цинковое, 6 мкм).
- ГОСТ 19853-74: Стандарт, по которому изготовлено изделие.
Ее прямой зарубежный аналог по стандарту DIN 71412 будет иметь маркировку: DIN 71412 - A - M10x1, где "A" — прямая форма (Form A).
Таблица взаимозаменяемости
Российский ГОСТ 19853-74 во многом гармонизирован с немецким стандартом DIN 71412, что обеспечивает высокую степень взаимозаменяемости.
| Параметр | ГОСТ 19853-74 | DIN 71412 | Совместимость |
|---|---|---|---|
| Геометрия головки | Шестигранная или четырехгранная | Шестигранная | Полностью совместимы со стандартными наконечниками смазочных шприцев. |
| Резьба | Метрическая (М), Коническая (К), Трубная (G) | Метрическая (М), Коническая (NPT), Трубная (G) | Полностью взаимозаменяемы при совпадении типа и размера. Масленка М10х1 по ГОСТ без проблем заменит масленку М10х1 по DIN. |
| Угол | 180°, 90°, 45° | 180° (Form A), 90° (Form B), 45° (Form C) | Полностью взаимозаменяемы. |
Ключевой вывод инженера: при замене пресс-масленки достаточно точно определить ее геометрию (прямая или угловая) и параметры резьбы. Изделия, соответствующие ГОСТ и DIN, являются прямыми аналогами.
