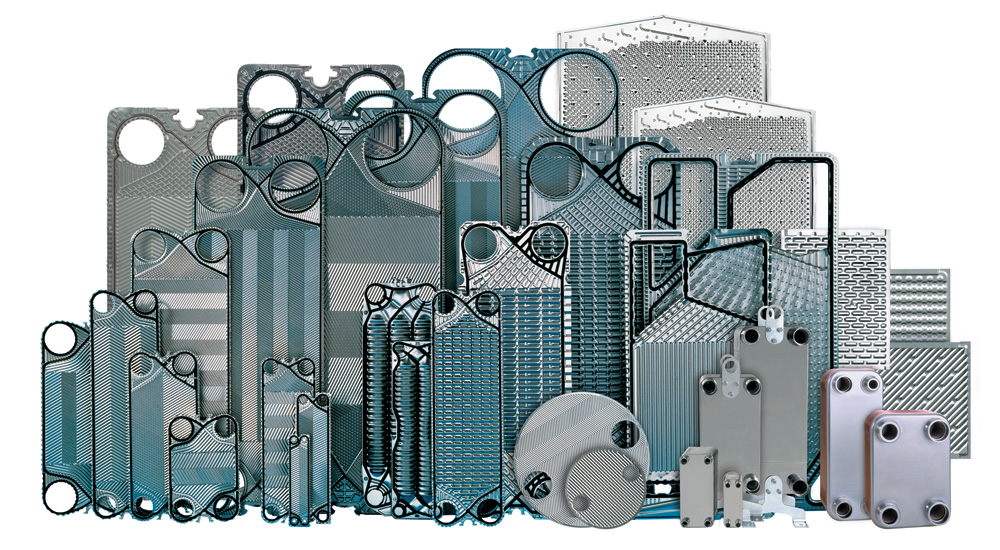

Пластины и уплотнения для разборных пластинчатых теплообменников: Основа эффективного теплообмена
Разборный пластинчатый теплообменник (ПТО) представляет собой пакет тонких гофрированных металлических пластин, стянутых между собой в раме. Каждая пластина имеет по периметру и вокруг портов (отверстий) специальные канавки, в которые устанавливаются эластичные уплотнения (прокладки). Эти уплотнения выполняют две критические функции: во-первых, они герметизируют каналы, предотвращая смешивание рабочих сред и их утечку наружу; во-вторых, они направляют потоки сред так, чтобы они поочередно протекали между пластинами, обеспечивая максимальную площадь теплопередачи. Таким образом, пластина — это поверхность теплообмена, а уплотнение — это герметизирующий и направляющий элемент.
Области применения
Пластинчатые теплообменники и их компоненты используются практически в любой отрасли, где требуется эффективное управление температурой жидкостей:
- ЖКХ и энергетика: системы горячего водоснабжения (ГВС), отопления, вентиляции и кондиционирования (HVAC).
- Пищевая промышленность: пастеризация и охлаждение молока, соков, пива; нагрев и охлаждение сиропов, масел.
- Химическая и нефтехимическая промышленность: охлаждение реакторов, конденсация паров, нагрев и охлаждение кислот, щелочей, нефтепродуктов.
- Судостроение: системы охлаждения главных и вспомогательных двигателей, утилизация тепла.
Оборудование, где применяют
Пластины и уплотнения являются сменными сервисными компонентами для разборных ПТО ведущих мировых и отечественных производителей:
- Зарубежные: Alfa Laval, Sondex (Danfoss), Tranter, GEA, APV.
- Российские: Ридан, Этра, Теплотекс, Анвитэк.
Материалы
Выбор материалов пластин и уплотнений — ключевая инженерная задача, которая зависит от химического состава сред, их температур и рабочего давления.
| Компонент | Материал | Рабочий диапазон t, °C | Ключевые свойства и назначение |
|---|---|---|---|
| Пластины | Нержавеющая сталь (AISI 316) | -190 до +200 | Наиболее распространенный материал. Высокая коррозионная стойкость для воды, пара, пищевых продуктов, нефтепродуктов. Стандарт для ЖКХ и большинства промышленных задач. |
| Титан (Titanium Gr.1) | -190 до +200 | Применяется для работы с агрессивными средами, особенно с морской водой, солевыми растворами, хлоридами. Абсолютная стойкость к солевой коррозии. | |
| Уплотнения | EPDM | -40 до +150 | Стандарт для водных сред: вода, пар, гликолевые растворы. Несовместим с минеральными маслами и жирами. |
| NBR | -25 до +120 | Стандарт для масляных сред: минеральные масла, нефтепродукты, животные и растительные жиры. Несовместим с паром. | |
| FKM (Viton) | -20 до +180 | Применяется для высоких температур и/или агрессивных химических сред (кислоты, растворители, сернистое масло). |
Основные типы и различия
Ключевым фактором, определяющим производительность теплообменника, является геометрия пластин и способ крепления уплотнений.
| Компонент | Тип / Характеристика | Инженерные особенности |
|---|---|---|
| Пластины | Высокоэффективный профиль ("жесткий" канал, High-Theta) | Гофры с острым углом (~120°). Создают высокую турбулентность потока, обеспечивая максимальный коэффициент теплопередачи. Приводят к большим потерям давления. |
| Низкоэффективный профиль ("мягкий" канал, Low-Theta) | Гофры с тупым углом (~60°). Создают меньшую турбулентность, что снижает теплопередачу, но и значительно уменьшает потери давления. Используются для вязких сред. | |
| Уплотнения | Клипсовое (Clip-On) | Уплотнение крепится к пластине с помощью специальных клипс, входящих в пазы на пластине. Обеспечивает быструю и легкую замену без использования клея. |
| Клеевое (Glued) | Уплотнение вклеивается в канавку пластины с помощью специального двухкомпонентного клея. Обеспечивает более надежную фиксацию, но замена требует много времени на очистку и полимеризацию. |
Пример условного обозначения
Маркировка пластин и уплотнений, как правило, является внутренней номенклатурой производителя и содержит информацию о модели теплообменника, материалах и типоразмере.
Пример для уплотнения:XGC-X042-H-5-P-261 D Уплотнение
- XGC-X042: Код, указывающий на модель и типоразмер теплообменника.
- H: Тип канала (например, H - High-Theta, "жесткий").
- 5: Материал уплотнения (внутренний код производителя, например, 5 = EPDM).
- P: Тип крепления (например, P = Clip-On).
- 261 D: Внутренний код производителя.
Пример для пластины:Пластина AISI 316 0,5 мм TL 1234
- AISI 316: Материал пластины.
- 0,5 мм: Толщина материала.
- TL 1234: Код производителя, указывающий на модель ПТО и тип профиля.
Таблица взаимозаменяемости
Ключевое инженерное правило: Пластины и уплотнения от разных производителей теплообменников не являются взаимозаменяемыми. Однако для каждой модели ПТО существуют как оригинальные (OEM), так и неоригинальные (аналоговые) запчасти, которые полностью идентичны по геометрии.
| Параметр | Правило подбора аналога |
|---|---|
| Соответствие модели ПТО | Аналог должен быть предназначен строго для вашей модели теплообменника (например, Alfa Laval M6). Необходимо знать точное название модели с шильдика на раме ПТО. |
| Геометрическая идентичность | Размеры пластины, расположение портов, рисунок гофрирования и геометрия канавки под уплотнение должны на 100% совпадать с оригиналом. |
| Совпадение материалов | Материалы пластины (AISI 316, Ti) и уплотнения (EPDM, NBR, FKM) должны соответствовать требованиям вашего технологического процесса. |
