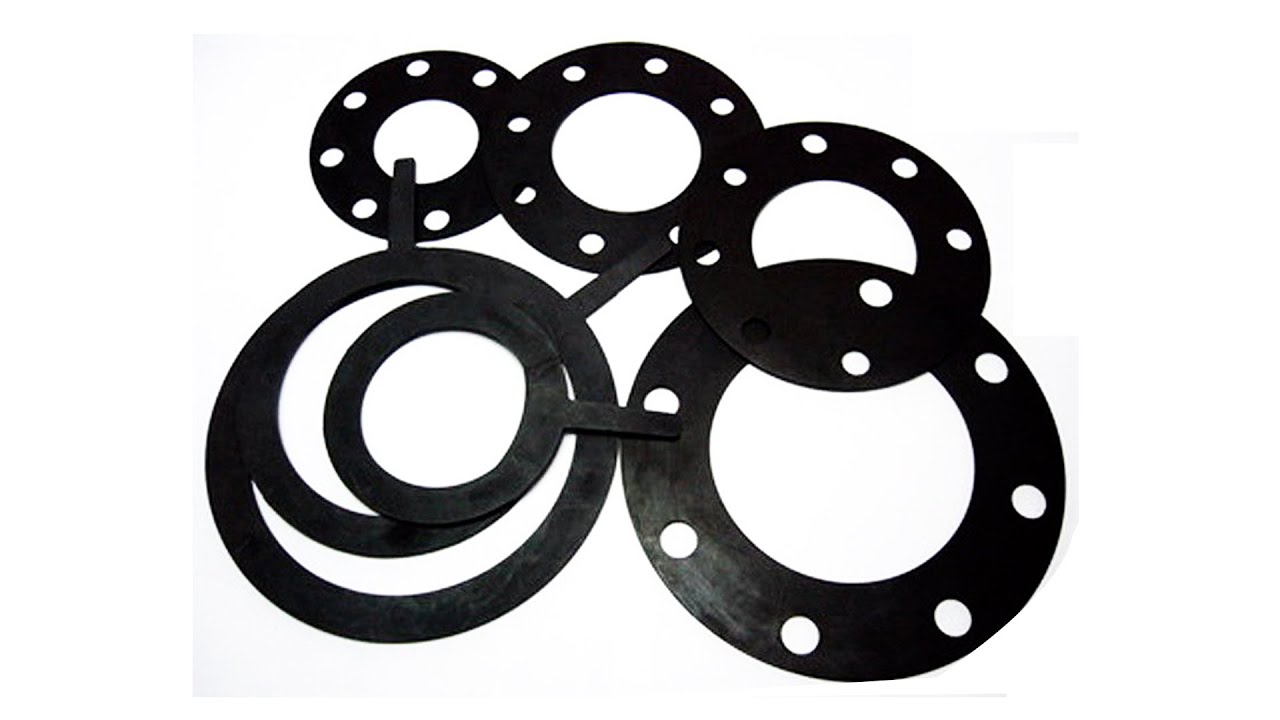

Резиновые фланцевые прокладки по ГОСТ 15180-86: Инженерный стандарт герметизации трубопроводов
Фланцевая прокладка — это уплотнительный элемент, который устанавливается между двумя ответными фланцами и при затяжке болтов или шпилек деформируется, заполняя микронеровности уплотнительных поверхностей. Это создает герметичный барьер, который предотвращает утечку рабочей среды из трубопровода. Резиновые прокладки, благодаря своей эластичности, способны обеспечивать надежную герметизацию даже при относительно низких усилиях затяжки, что делает их незаменимыми для систем с невысоким и средним давлением.
Области применения
Фланцевые соединения с резиновыми прокладками используются повсеместно в самых разных отраслях:
- ЖКХ и водоснабжение: трубопроводы холодной и горячей воды, системы отопления, канализации.
- Химическая промышленность: технологические трубопроводы для транспортировки неагрессивных и слабоагрессивных сред.
- Нефтегазовая отрасль: трубопроводы для перекачки нефтепродуктов, масел, технической воды.
- Энергетика: контуры охлаждения, системы технического водоснабжения на ТЭЦ и ГРЭС.
- Пищевая промышленность: трубопроводы для транспортировки воды, моющих растворов.
Оборудование, где применяют
Вы найдете эти уплотнения на фланцевых соединениях следующего оборудования:
- Насосные агрегаты (Wilo, Grundfos, ЦНС).
- Запорная и регулирующая арматура: задвижки, шаровые краны, дисковые затворы.
- Теплообменники и фильтры.
- Емкостное оборудование, резервуары и баки.
Материалы
Выбор марки резины является ключевым фактором, определяющим работоспособность прокладки в контакте с конкретной рабочей средой и при определенной температуре.
| Обозначение | Наименование | Рабочий диапазон температур, °C | Ключевые свойства и назначение |
|---|---|---|---|
| ТМКЩ-С | Тепломорозокислотощелочестойкая (средней твердости) | -45 до +80 | Наиболее универсальная и распространенная резина. Используется для воды (пресной, морской, промышленной), воздуха, инертных газов, растворов солей, слабых кислот и щелочей. |
| МБС-С | Маслобензостойкая (средней твердости) | -30 до +80 | Предназначена для систем, работающих с минеральными маслами, бензином, дизельным топливом и другими нефтепродуктами. |
| EPDM | Этилен-пропиленовый каучук | -50 до +130 | Применяется для систем с горячей водой и паром низкого давления. Обладает отличной стойкостью к атмосферным воздействиям и УФ-излучению. |
Основные типы (исполнения) по ГОСТ 15180-86
Стандарт определяет 5 основных исполнений прокладок, которые должны точно соответствовать типу уплотнительной поверхности фланцев по ГОСТ 12815-80. Использование прокладки неподходящего исполнения — грубейшая инженерная ошибка.
| Исполнение (Буква) | Тип уплотнительной поверхности фланца | Конструкция и назначение |
|---|---|---|
| А | Для фланцев с гладкой уплотнительной поверхностью (исп. 1 по ГОСТ 12815-80). | Плоская кольцевая прокладка. Самый распространенный тип для низких и средних давлений. |
| Б | Для фланцев с соединительным выступом (исп. 2 по ГОСТ 12815-80). | Плоская кольцевая прокладка, устанавливаемая на выступ фланца. |
| В | Для фланцев с впадиной (исп. 3 по ГОСТ 12815-80). | Плоская кольцевая прокладка, устанавливаемая во впадину фланца. |
| Г | Для фланцев с шипом (исп. 4 по ГОСТ 12815-80). | Кольцевая прокладка, которая надевается на шип, обеспечивая точное центрирование и защиту от выдавливания. |
| Д | Для фланцев с пазом (исп. 5 по ГОСТ 12815-80). | Кольцевая прокладка, которая вкладывается в паз, что полностью исключает ее смещение и выдавливание. |
Пример условного обозначения
Маркировка прокладки несет в себе всю необходимую информацию для ее однозначной идентификации.
Пример по российскому стандарту (ГОСТ 15180-86):Прокладка А-150-16-ТМКЩ-С ГОСТ 15180-86
- А: Исполнение прокладки (для гладких фланцев).
- 150: Условный проход (Ду) трубопровода в мм.
- 16: Условное давление (Ру) в кгс/см² (что примерно равно барам).
- ТМКЩ-С: Марка резины (Тепломорозокислотощелочестойкая, средняя).
Обозначение зарубежного аналога (по EN 1514-1):Gasket Type IBC for Flange DN 150 PN 16 EN 1092-1 Type B1, Material: EPDM
- Gasket Type IBC: Тип прокладки (плоская, без отверстий под болты).
- DN 150: Номинальный диаметр (эквивалент Ду).
- PN 16: Номинальное давление (эквивалент Ру).
- EN 1092-1 Type B1: Стандарт и тип фланца, для которого предназначена прокладка.
- Material: EPDM: Указание материала.
Таблица взаимозаменяемости
Важнейшее инженерное правило: Прокладки, изготовленные по разным стандартам (например, ГОСТ и DIN/EN), не являются взаимозаменяемыми в общем случае, так как геометрические размеры фланцев (диаметр болтовой окружности, количество болтов) могут не совпадать.
| Параметр | Инженерное правило для подбора аналога |
|---|---|
| Соответствие стандарту | Прокладка должна быть изготовлена по тому же стандарту, что и фланцы. Для фланцев по ГОСТ 12815-80 используется прокладка по ГОСТ 15180-86. Для фланцев по DIN/EN 1092-1 — прокладка по EN 1514-1. |
| Условный проход (Ду/DN) | Должен строго совпадать. |
| Условное давление (Ру/PN) | Должно строго совпадать, так как от него зависят наружный и внутренний диаметры прокладки. |
| Материал | Материал выбирается исключительно исходя из рабочей среды и ее температуры, независимо от стандарта прокладки. Аналог по материалу (например, ТМКЩ ≈ EPDM для воды) подбирается по таблицам химической стойкости. |
