Пружины для армированных манжет (сальников): Секрет долговечной герметизации

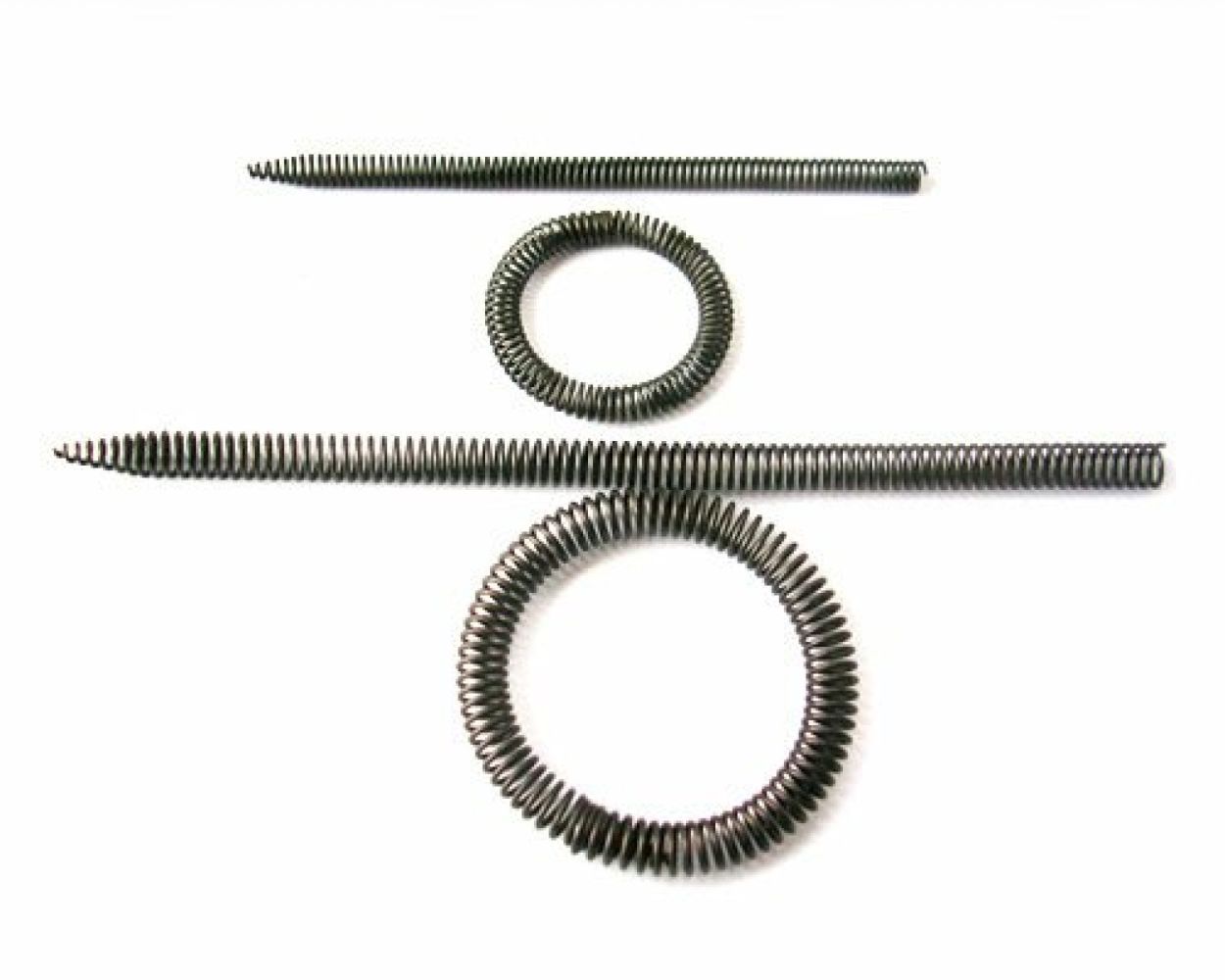

Браслетная пружина (пружина-эспандер) — это кольцевая витая пружина растяжения, устанавливаемая в специальную канавку на рабочей кромке армированной манжеты (сальника) по ГОСТ 8752-79. Ее основная функция — создание постоянного и равномерного радиального усилия, прижимающего уплотнительную кромку к поверхности вала. Это позволяет компенсировать естественный износ резины, температурные деформации и незначительную овальность вала, обеспечивая надежную герметизацию даже при отсутствии избыточного давления в системе.
Области применения
Пружины являются неотъемлемой частью сальников, которые применяются повсеместно, где есть вращающиеся валы:
- Автомобилестроение: уплотнения коленчатых и распределительных валов, ступиц, коробок передач.
- Промышленное оборудование: редукторы, насосы, компрессоры, электродвигатели.
- Бытовая техника: стиральные машины (уплотнение вала барабана).
Оборудование, где применяют
Пружины работают в составе армированных манжет, установленных в:
- Двигателях внутреннего сгорания (ДВС).
- Коробках переключения передач (КПП) и мостах.
- Насосных агрегатах и промышленных редукторах.
Материалы
От материала пружины зависит ее коррозионная стойкость и долговечность в различных рабочих средах.
| Материал | Ключевые свойства и назначение |
|---|---|
| Углеродистая пружинная сталь | Стандартное и наиболее распространенное исполнение. Обеспечивает необходимые упругие свойства в стандартных условиях (например, в среде минерального масла). |
| Нержавеющая сталь (AISI 304, AISI 316) | Применяется в манжетах, работающих в агрессивных средах, с водой, в пищевой или химической промышленности для предотвращения коррозии. |
Типовые различия
Хотя внешне пружины схожи, их ключевые различия заключаются в материале и способе соединения концов.
| Параметр | Описание |
|---|---|
| Материал | Основное различие, определяющее стойкость к коррозии и сферу применения (см. таблицу выше). |
| Способ соединения | Как правило, концы пружины соединяются по принципу "конус в витки" (один конец заострен и вкручивается в другой) или с помощью зацепа. |
Пример условного обозначения
Важно: Отдельного стандарта на пружины для сальников не существует. Пружина является неразрывной частью манжеты, и ее подбор осуществляется строго по типоразмеру самой манжеты.
Обозначение в заказе:Пружина для манжеты армированной 1.2-40х60-1 ГОСТ 8752-79
- Пружина для манжеты: Указание на то, что это не самостоятельное изделие, а компонент.
- 1.2-40х60-1: Полное обозначение манжеты, для которой предназначена пружина (Тип, d вала, D наружный, группа резины).
Зарубежный аналог:Garter Spring for Oil Seal TC 40x60x10
- Garter Spring for Oil Seal: Наименование.
- TC 40x60x10: Тип и размеры сальника.
Таблица взаимозаменяемости
Пружины от разных производителей взаимозаменяемы при условии, что они предназначены для манжет одного и того же типоразмера.
| Параметр | Инженерное правило |
|---|---|
| Геометрическое соответствие | Ключевое правило: Пружина должна соответствовать посадочному диаметру уплотнительной кромки манжеты. Пружина от манжеты 40х60 подойдет к любой другой манжете 40х60. |
| Материал | Возможна замена пружины из углеродистой стали на нержавеющую для повышения надежности узла, но не наоборот. |
