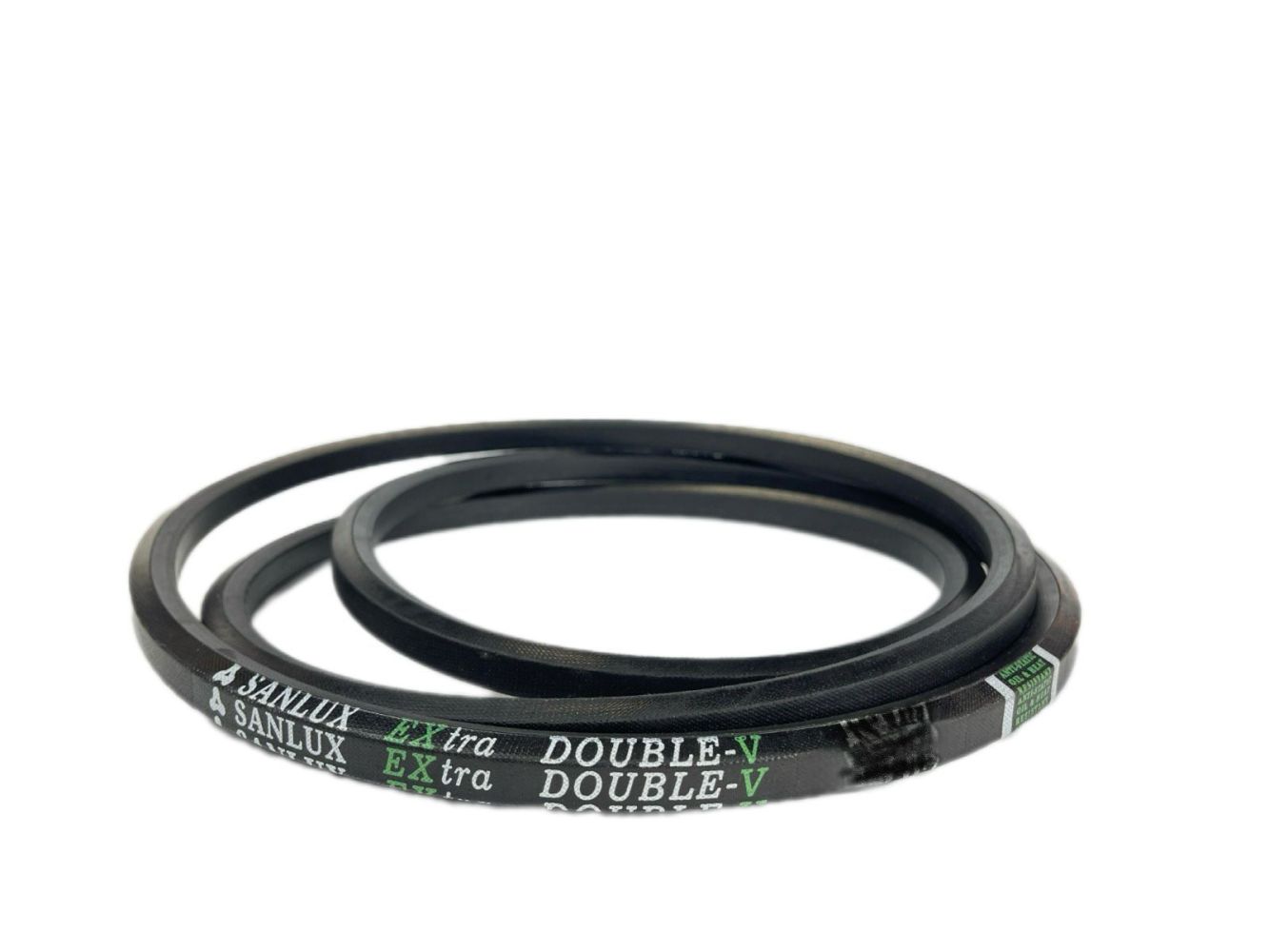

Двухсторонние (шестигранные) клиновые ремни: Решение для сложных приводов
Двухсторонний (шестигранный) клиновой ремень — это приводной ремень с симметричным шестигранным поперечным сечением. Его уникальная конструкция позволяет ему изгибаться в обе стороны и передавать мощность как нижней, так и верхней рабочей поверхностью. Это делает его незаменимым элементом в сложных, многошкивных (серпантинных) приводах, где валы расположены по обе стороны от ремня.
Области применения
Основная ниша применения шестигранных ремней — приводы, где требуется сложная траектория движения и передача мощности на несколько агрегатов одновременно.
- Сельскохозяйственная техника: приводы рабочих органов зерноуборочных и кормоуборочных комбайнов, пресс-подборщиков, косилок.
- Промышленное оборудование: текстильные и прядильные машины, приводы щеточных узлов в уборочной технике, специализированные конвейерные системы.
Оборудование, где применяют
Двухсторонние ремни являются ключевым компонентом в приводах такой техники, как:
- Зерноуборочные комбайны: "Дон-1500", "Акрос", "Вектор", "Полесье".
- Кормоуборочные комбайны и косилки.
- Импортная сельскохозяйственная техника: Claas, John Deere, New Holland.
Материалы и конструкция
Способность ремня работать в реверсивном режиме на изгиб обеспечивается симметричным расположением его силовых элементов.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Несущий слой (кордшнур) | Полиэфирные или арамидные волокна | Расположен строго по центральной оси сечения, воспринимает растягивающие нагрузки и обеспечивает стабильность длины. |
| Резиновые слои | Хлоропреновая резиновая смесь (CR) | Симметрично окружают корд, формируют рабочие клиновые поверхности, обеспечивают гибкость, масло- и термостойкость. |
| Тканевая обертка | Прорезиненная износостойкая ткань | Защищает обе рабочие поверхности ремня от абразивного износа и агрессивных сред. |
Основные типы и производители
Профили шестигранных ремней стандартизированы и обозначаются двойной буквой, соответствующей классическому клиновому профилю.
| Профиль (ГОСТ/ISO) | Размеры (Ширина W x Высота H), мм | Эквивалентный классический профиль | Назначение |
|---|---|---|---|
| AA / HAA | 13 x 10 | A | Приводы с умеренной нагрузкой. |
| BB / HBB | 17 x 13 | B | Наиболее распространенный профиль для сельскохозяйственной техники. |
| CC / HCC | 22 x 17 | C | Тяжелонагруженные промышленные и сельскохозяйственные приводы. |
На рынке представлено несколько основных производителей, чьи изделия имеют свои технические особенности.
| Производитель | Технические характеристики |
|---|---|
| Ярославль-Резинотехника (ЯРТ) | Изготовление по ГОСТ и ТУ. Основа - хлоропреновая резиновая смесь. Несущий слой - полиэфирный корд. Рабочий диапазон температур от -30°C до +60°C. |
| PIX (Индия) | Соответствие стандартам ISO. Часто используется EPDM-компаунд для расширенного диапазона температур (от -40°C до +100°C). Стабильный полиэфирный корд. |
| Китай (разные заводы) | Характеристики варьируются в зависимости от производителя. В основном используется стандартная хлоропреновая резина (CR) и полиэфирный корд. Качество и допуски могут отличаться. |
Пример условного обозначения
Пример:Ремень 4500-BB/HBB
- 4500: Расчетная (эффективная) длина ремня (Lp) в мм.
- BB: Обозначение профиля по международному стандарту (ширина 17 мм, высота 13 мм).
- HBB: Альтернативное обозначение, где "H" (Hexagonal) прямо указывает на шестигранную конструкцию.
Таблица взаимозаменяемости
Замена двухстороннего ремня требует особой точности.
| Ключевой параметр | Правило подбора |
|---|---|
| Профиль сечения | Должен строго соответствовать профилю шкивов (AA, BB, CC). Использование обычного клинового ремня или ремня другого шестигранного профиля недопустимо. |
| Длина | Новый ремень должен иметь ту же расчетную длину (Lp). Отклонение приведет к невозможности правильного натяжения или установки. |
| Комплектность | Если в приводе используется несколько ремней, замена производится только полным комплектом. Ремни в комплекте должны быть от одного производителя и из одной партии для гарантии равномерного распределения нагрузки. |
