Плоские приводные резинотканевые ремни: Классика для высокоскоростных передач

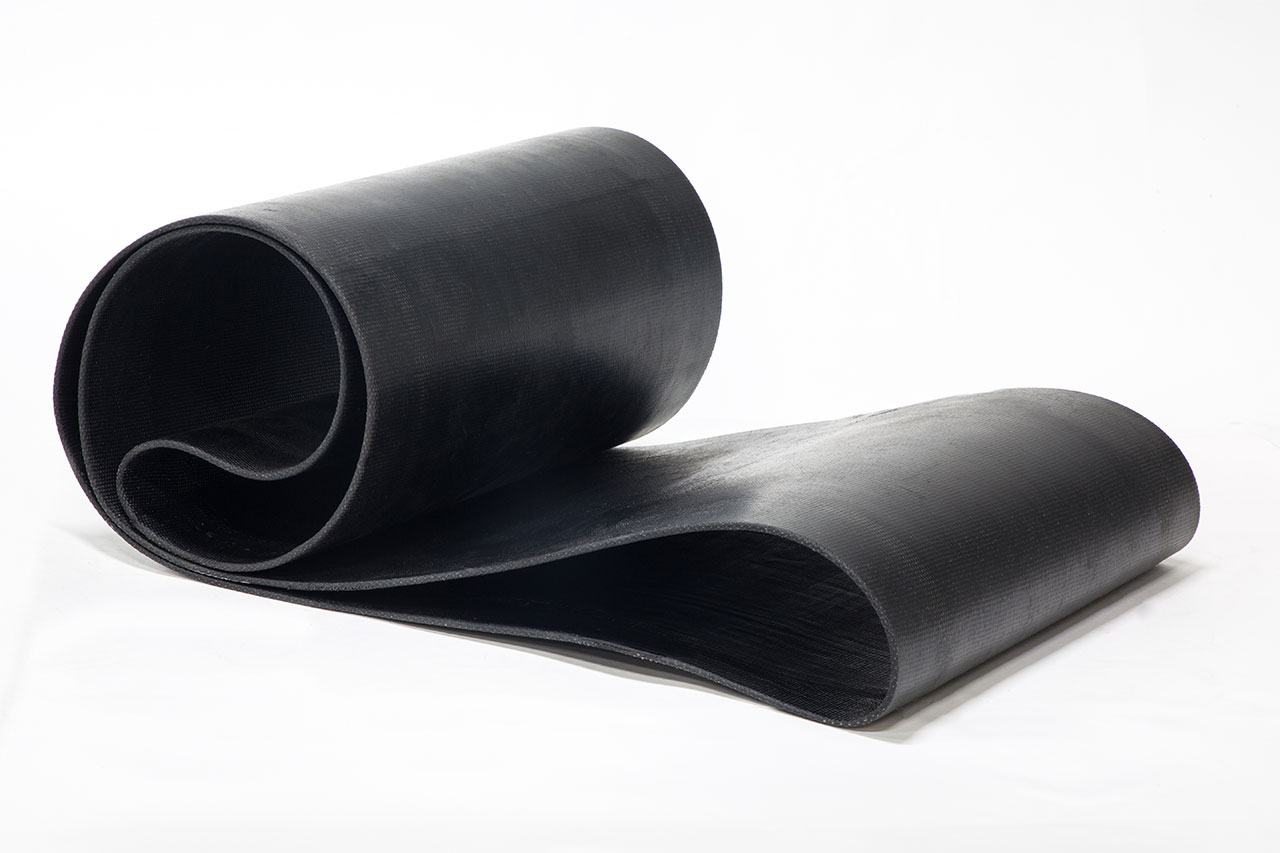

Плоский приводной ремень — это многослойное композитное изделие, предназначенное для передачи механической энергии (крутящего момента) между валами посредством силы трения. В отличие от клиновых ремней, он работает на гладких или слегка бочкообразных (бомбированных) шкивах. Его конструкция обеспечивает высокую гибкость, низкие изгибные потери и, как следствие, высокий КПД (до 98%) в высокоскоростных передачах.
Области применения
Плоские ремни находят применение там, где другие типы передач неэффективны или конструктивно невозможны:
- Сельское хозяйство: приводы молотильных барабанов, соломотрясов, жаток, зернометателей.
- Деревообработка: приводы пилорам, фуговальных, рейсмусовых и строгальных станков.
- Промышленное производство: текстильные станки, генераторы, компрессоры, насосы, прессы.
- Транспортировка: в качестве легких конвейерных и норийных лент для перемещения сыпучих и штучных грузов.
Оборудование, где применяют
Эти ремни являются штатным компонентом на широком спектре техники:
- Комбайны: "Нива СК-5", "Дон-1500", "Енисей".
- Зернометатели и зерноочистительные машины: ЗМ-60, ОВС-25.
- Деревообрабатывающие станки (пилорамы Р-63).
- Станочное оборудование советского и российского производства.
Материалы и конструкция
Надежность и долговечность плоского ремня определяется его многослойной структурой и типом армирующей ткани.
| Компонент | Материал | Ключевая функция |
|---|---|---|
| Тяговый каркас | Несколько слоев специальной ткани (БКНЛ-65, ТК-200, EP) | Воспринимает основную растягивающую нагрузку, определяет прочность и эластические свойства ремня. |
| Резиновые прослойки и обкладки | Резиновая смесь на основе бутадиен-стирольного каучука (SBR) | Связывают слои каркаса в монолит, создают рабочие поверхности с высоким коэффициентом трения, защищают каркас от влаги и абразивного износа. |
Основные типы по материалу каркаса (ГОСТ 23831-79)
Ключевое различие между плоскими ремнями заключается в типе ткани, используемой в их каркасе.
| Тип ткани | Состав | Прочность на разрыв (на 1 см ширины прокладки) | Инженерные характеристики и применение |
|---|---|---|---|
| БКНЛ-65 | Комбинированная: полиэфир (основа) + хлопок (уток) | ~65 кгс/см (6.5 кН/м) | Стандарт для общего машиностроения и с/х техники. Умеренная прочность, хорошая эластичность. |
| ТК-200-2 | Синтетическая: полиамид (капрон) + полиэфир | ~200 кгс/см (20 кН/м) | Для тяжелонагруженных приводов. Повышенная прочность и износостойкость, низкое относительное удлинение, высокая влагостойкость. |
| EP (импортный аналог) | Синтетическая: полиэфир (основа) + полиамид (уток) | От 100 до 630 Н/мм | Полный аналог тканей ТК, маркируется по прочности. EP200 ≈ ТК-200. |
Пример условного обозначения
Пример (бесконечный, т.е. готовое кольцо):Ремень 4500-120-4-БКНЛ-65
- 4500: Длина ремня (L) в мм.
- 120: Ширина ремня (B) в мм.
- 4: Количество прокладок (слоев) каркаса.
- БКНЛ-65: Тип ткани каркаса.
Пример (открытый, поставляется метражом):Ремень 100-3-ТК-200
- 100: Ширина ремня (B) в мм.
- 3: Количество прокладок (слоев).
- ТК-200: Тип ткани каркаса.
Таблица взаимозаменяемости
Подбор ремня требует учета не только геометрии, но и прочностных характеристик.
| Параметр | Инженерное правило |
|---|---|
| Ширина и длина | Должны строго соответствовать параметрам заменяемого ремня или расчетным данным привода. |
| Количество прокладок (слоев) | Определяет толщину и прочность ремня. Уменьшать количество слоев недопустимо. Увеличение возможно, но следует проверить, сможет ли ремень огибать шкивы минимального диаметра без разрушения. |
| Тип ткани | Замена ремня на основе БКНЛ-65 на ремень с каркасом ТК-200 (при том же количестве слоев) является допустимым улучшением, повышающим прочность и ресурс привода. Обратная замена (ТК-200 на БКНЛ-65) не рекомендуется, так как приведет к снижению прочности. |
| Соединение (для открытых ремней) | Может производиться методом горячей/холодной вулканизации или с помощью механических замков. Тип соединения выбирается исходя из условий эксплуатации и требований к прочности стыка. |
