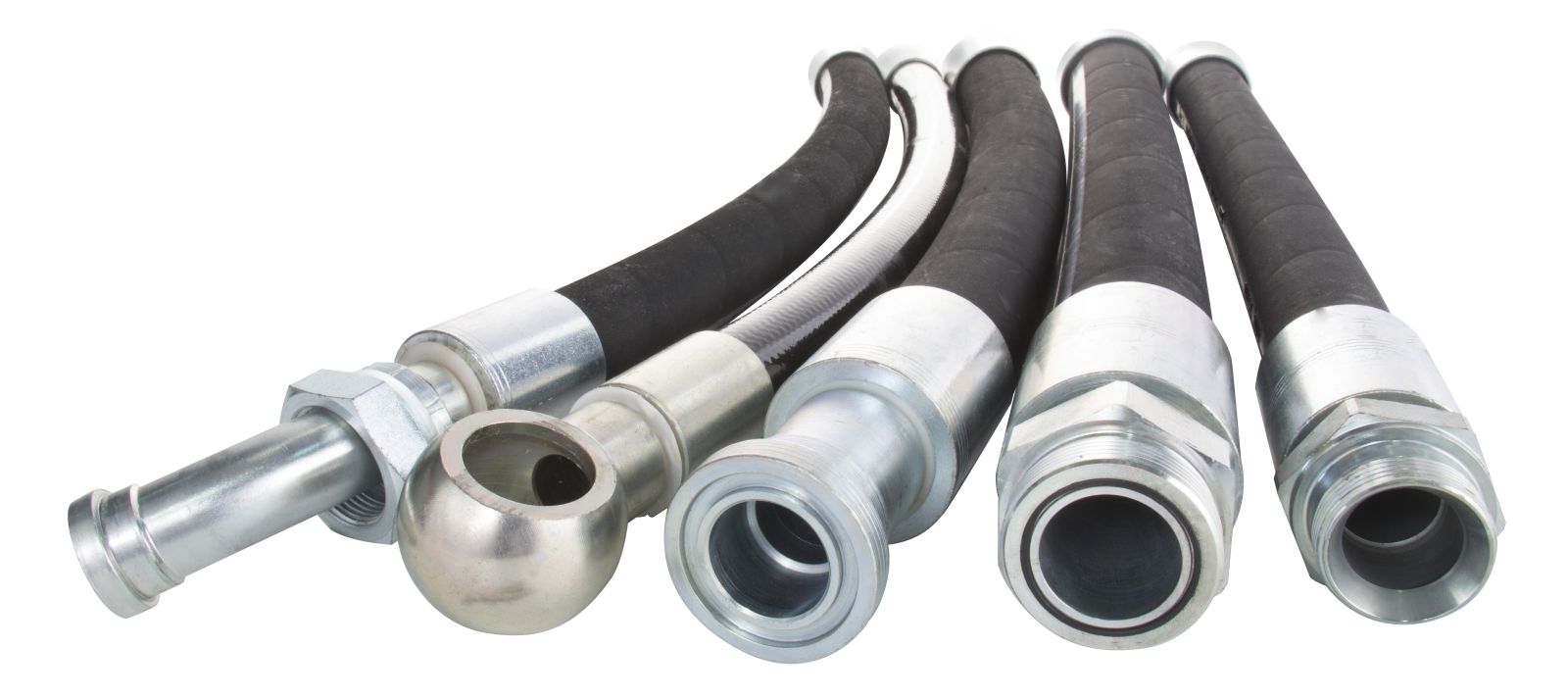

Специализированные РВД для экстремальных нагрузок
Специализированный РВД (рукав высокого давления) — это общее название для рукавов, спроектированных для работы в условиях, выходящих за рамки стандартных гидравлических систем. Как правило, это рукава больших диаметров (от DN25 до DN100 и выше) с многослойным навивочным силовым каркасом, рассчитанные на сверхвысокое давление (до 700 бар) и интенсивные импульсные нагрузки. Их основная задача — обеспечение работы главной силовой гидравлики на тяжелой карьерной, строительной, нефтегазовой и промышленной технике.
Области применения
- Горнодобывающая промышленность: гидравлика карьерных экскаваторов (Caterpillar, Komatsu, Liebherr, Hitachi), буровых станков, подземных проходческих комбайнов.
- Нефтегазовая отрасль: противовыбросовое оборудование (BOP), установки гидроразрыва пласта (ГРП), цементировочные агрегаты.
- Тяжелое машиностроение и металлургия: гидравлические прессы, инжекционно-литьевые машины, гидромолоты.
- Строительство: гидравлика тяжелых кранов, сваебойных и буровых установок.
Основные типы по стандартам (EN 856, SAE 100R)
Конструкция этих рукавов определяется международными стандартами, которые регламентируют количество слоев и прочность силовой навивки.
| Стандарт | Конструкция армирования | Ключевые особенности и применение |
|---|---|---|
| EN 856 4SH | Четыре спиральные навивки из проволоки особо высокой прочности | Для систем с экстремально высоким давлением и тяжелыми импульсными нагрузками. "Золотой стандарт" для силовой гидравлики тяжелой техники. |
| SAE 100R13 / EN 856 R13 | Четыре или шесть спиральных навивок (в зависимости от диаметра) | Похож на 4SH, но часто имеет больший ресурс при работе с постоянными гидроударами. Используется в самых нагруженных узлах. |
| SAE 100R15 | Четыре или шесть спиральных навивок | Рукав максимального класса прочности. Разработан для самых тяжелых условий, выдерживает до 1,000,000+ импульсных циклов при повышенном давлении. |
Пример условного обозначения
870*50 SFS 79,4/DKOS М 64*2,0 4SH
- 870: Длина готового РВД в мм (870 мм).
- *50: Внутренний диаметр рукава (DN) в мм.
- SFS 79,4: Тип первого фитинга. SFS - Supercat Flange (фланец SAE Code 62) для тяжелой серии. 79,4 мм - размер фланцевой головки для DN50 (2 дюйма).
- /DKOS М 64*2,0: Тип второго фитинга. DKOS - немецкий стандарт DIN, тяжелая серия (S), уплотнение по конусу 24° с резиновым кольцом. М 64х2,0 - метрическая резьба.
- 4SH: Стандарт, по которому изготовлен рукав.
Ключевой элемент: Справочник по типам концевой арматуры (фитингов)
Правильная идентификация фитинга — залог герметичности и безопасности соединения. Ниже представлена сводная таблица по основным мировым стандартам.
| Стандарт/Тип | Расшифровка и Конструкция | Основное применение |
|---|---|---|
| DK (ГОСТ) | "Сферический ниппель". Уплотнение происходит за счет контакта "металл-по-металлу" между сферической поверхностью ниппеля и ответным конусом в порту. | Широко распространен на технике российского и белорусского производства (МТЗ, КАМАЗ, спецтехника). |
| BSP (BSPP) | British Standard Pipe Parallel. Фитинг с цилиндрической трубной резьбой (G). Уплотнение происходит не по резьбе, а за счет уплотнительного кольца (USIT) или резинометаллической шайбы, зажатой между торцом фитинга и плоскостью порта. | Европейская и азиатская техника, общепромышленное применение. |
| DKO (DIN 2353) | Dichtkegel mit O-Ring. Немецкий стандарт. Уплотнение двойное: "металл-по-металлу" по внутреннему конусу 24°, плюс резиновое кольцо (O-Ring) на самом конусе для максимальной герметичности. Делится на легкую (DKOL) и тяжелую (DKOS) серии. | Стандарт де-факто для всей европейской техники (Liebherr, Bosch Rexroth, Volvo CE). |
| JIC (SAE J514) | Joint Industry Council. Американский стандарт. Уплотнение "металл-по-металлу" по наружному конусу 37° (угол между сторонами конуса 74°). Фитинг имеет дюймовую резьбу UNF. | Американская техника (Caterpillar, John Deere, Case), а также многие другие производители по всему миру. |
| ORFS (SAE J1453) | O-Ring Face Seal. Уплотнение происходит за счет резинового кольца (O-Ring), которое зажимается между плоским торцом фитинга и ответной плоской поверхностью порта. Обеспечивает высочайшую вибростойкость. | Современная техника высокого давления, где важна стойкость к вибрациям и гидроударам (Caterpillar, John Deere). |
| SF / Фланец (SAE J518) | Flange. Фланцевое соединение. Головка фитинга с уплотнительным кольцом прижимается к порту с помощью двух полуфланцев, стянутых болтами. Делится на стандартную серию Code 61 (SFL) и тяжелую Code 62 (SFS / "Supercat") для сверхвысоких давлений. | Рукава больших диаметров (от DN25 и выше) на тяжелой строительной и горной технике. |
Ключевой вывод инженера: Никогда не пытайтесь соединить фитинги разных стандартов, даже если резьба кажется подходящей (например, DKO и JIC). Это гарантированно приведет к утечке и повреждению соединений. Точная идентификация стандарта — первый и самый важный шаг при ремонте РВД.
