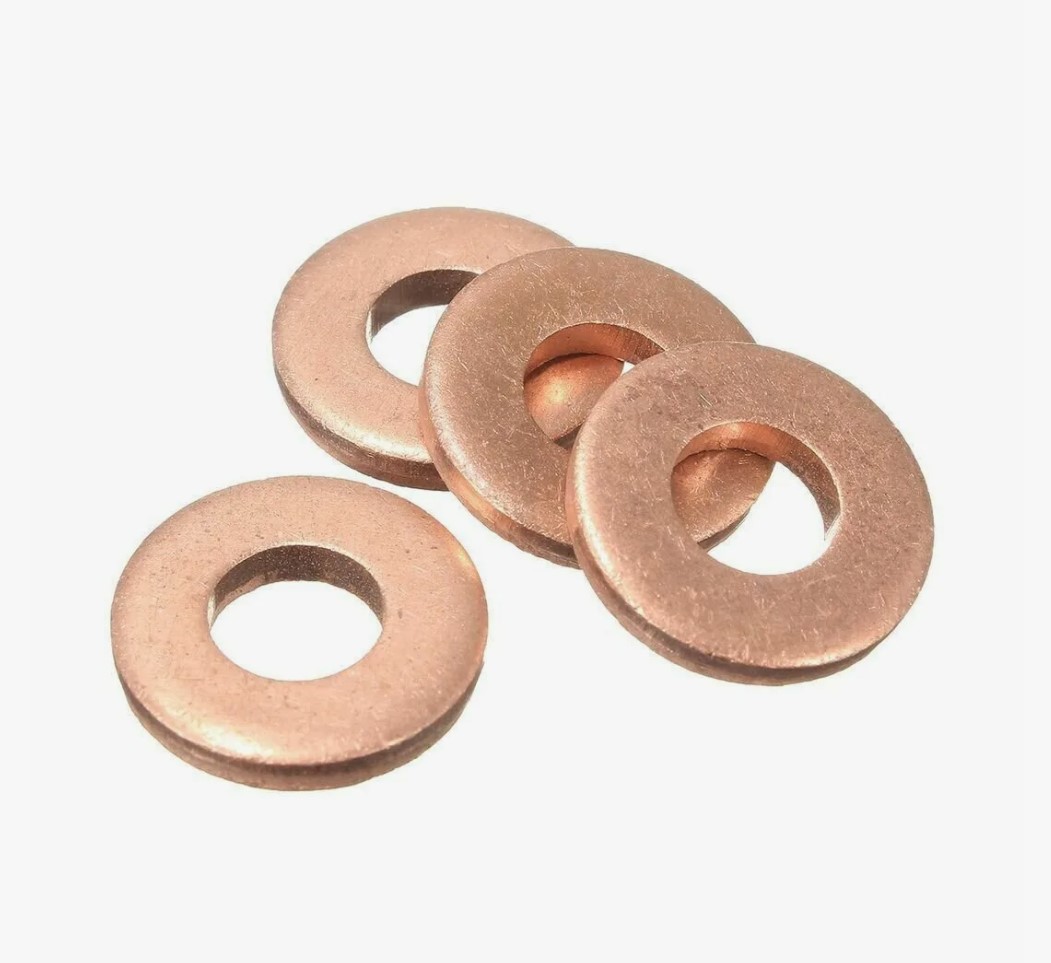

Шайбы медные уплотнительные: технический обзор, размеры DIN 7603A и ГОСТ
В гидравлических, топливных и пневматических системах герметичность соединений — залог безаварийной работы. Как ведущий инженер ТЕХНОТОЧКИ, я часто вижу, как копеечная экономия на уплотнителе приводит к дорогостоящим утечкам масла или топлива. Медная шайба — это классическое, проверенное временем решение для уплотнения резьбовых соединений, работающих под высоким давлением и температурой. Благодаря пластичности меди (особенно после отжига), такая шайба заполняет микронеровности поверхностей, создавая надежный барьер для жидкости и газов.
В этой статье мы подробно разберем номенклатуру медных шайб, представленных в нашем каталоге: от миниатюрных 3х6 мм до массивных 52х60 мм, включая изделия по стандарту DIN 7603A и специализированные пламягасящие шайбы для форсунок.
Области применения
Медные уплотнительные кольца используются практически во всех отраслях промышленности и транспорта:
- Автомобилестроение и сервис: Уплотнение сливных пробок картера, тормозных шлангов, топливных трубок, форсунок дизельных двигателей (пламягасящие шайбы).
- Гидравлические системы: Герметизация соединений в гидроцилиндрах, насосах, распределителях спецтехники и станков.
- Компрессорное оборудование: Пневмолинии высокого давления.
- Судостроение и энергетика: Трубопроводы судовых дизелей, системы смазки турбин.
- Химическая и нефтегазовая промышленность: Арматура, работающая в агрессивных средах (медь устойчива ко многим химикатам).
Оборудование, где применяются
Шайбы из нашего каталога (в том числе наборы) подходят для ремонта и обслуживания техники марок: КАМАЗ, МАЗ, ГАЗ, ВАЗ, УАЗ, МТЗ, а также импортных грузовиков (MAN, Scania, Volvo), легковых автомобилей (Toyota, VAG, BMW — особенно в топливных системах Common Rail) и спецтехники (JCB, Komatsu, CAT).
Материалы и сравнение: Медь против Алюминия и Резины
Выбор материала уплотнения зависит от условий эксплуатации. Почему инженеры часто выбирают именно медь?
| Характеристика | Медная шайба (Cu) | Алюминиевая шайба (Al) | Резинометаллическая (USIT) |
|---|---|---|---|
| Рабочая температура | Высокая (до +300°C и выше). Идеальна для ГБЦ и выхлопных систем. | Средняя. Плавится при меньших температурах, чем медь. | Ограничена свойствами резины (обычно до +100...+120°C). |
| Коррозионная стойкость | Высокая. Устойчива к влаге, маслам, топливу. Нельзя использовать с алюминиевыми корпусами (гальваническая пара). | Средняя. Идеальна для алюминиевых поддонов и деталей (нет коррозии). | Зависит от металла кольца. Резина может стареть. |
| Пластичность и герметизация | Отличная. После отжига становится мягкой, "обволакивает" неровности. | Хорошая, но медь надежнее при высоких вибрациях. | Отличная на низких и средних давлениях, не требует сильной затяжки. |
| Повторное использование | Возможно после отжига (нагрева и резкого охлаждения), но не рекомендуется для ответственных узлов. | Не рекомендуется (деформируется сильнее). | Одноразовая. |
Основные типы и стандарты
В технической документации шайбы классифицируются по геометрическим стандартам. Наиболее распространенный зарубежный стандарт — DIN 7603.
- DIN 7603 Form A (DIN 7603A): Плоская уплотнительная шайба прямоугольного сечения. Самый массовый тип.
- Пламягасящие (теплоотводящие): Шайбы для форсунок, часто имеют специфический профиль или "волны" для лучшего обжима и теплоотвода от распылителя.
- Отожженные: Прошли термообработку на заводе, мягкие и готовые к установке.
Условное обозначение и размеры
Маркировка интуитивно понятна любому механику. Пример: Шайба медная 14х20х1.5
- 14 (d1): Внутренний диаметр (мм). Подбирается под диаметр болта или штуцера (например, М14).
- 20 (d2): Внешний диаметр (мм). Определяет площадь контакта.
- 1.5 (s): Толщина (мм). Важный параметр, особенно для гидравлики и форсунок.
Таблица взаимозаменяемости и ассортимент
Ниже представлена сводная таблица размеров, доступных на складах ТЕХНОТОЧКИ. Мы закрываем потребность в уплотнениях для любых метрических резьб.
| Внутренний Ø (под резьбу), мм | Доступные размеры (Внутр х Внешн х Толщина), мм | Типичное применение |
|---|---|---|
| 3 - 5 мм | 3х6х1.0/1.5; 3х11х1.0/1.5/2.0; 4х8х0.5/1.0/1.5 (DIN 7603A); 4х10...4х20; 5х10...5х14; 5х7.5 (DIN); 5.5х8 | Приборостроение, манометры, топливная аппаратура (обратка), электроконтакты. |
| 6 - 7 мм | 6х9...6х21 (толщ. 0.5-2.0); 6.5х9.5 (DIN); 7х14...7х22 (толщ. 0.5-3.0); 7х15 (DIN) | Тормозные трубки, гидравлика малого сечения, штуцеры прокачки. |
| 8 - 9 мм | 8х11.5 (DIN); 8х12...8х22 (толщ. 0.5-3.0); 9х14.65 (пламягасящая); 9х15...9х18 | Топливные рампы, соединения "банжо", обратка форсунок. |
| 10 - 12 мм | 10х13.5 (DIN); 10х14...10х22 (толщ. 0.5-3.0); 12х15.5 (DIN) | Тормозные шланги (М10х1), масляные магистрали турбин, ГУР. |
| 13 - 15 мм | 13х21; 14х18...14х24 (толщ. 0.5-3.0); 15х20...15х27 | Сливные пробки масла (М14), система охлаждения, пневматика. |
| 16 - 19 мм | 16х20...16х32 (толщ. 0.5-3.0); 17х21; 18х22...18х28 | Пробки КПП и редукторов, гидравлические штуцеры (М16, М18). |
| 20 - 25 мм | 20х24...20х33; 21х24...21х27; 22х26...22х36; 23х28; 24х29...24х36; 25х30...25х32 | Крупная гидравлика спецтехники, пробки поддонов грузовиков (М20, М22, М24). |
| 26 - 30 мм | 26х31...26х32; 27х32...27х52; 28х33...28х34; 30х34...30х42 | Масляные фильтры, выводы гидронасосов НШ, теплообменники. |
| 32 - 52 мм | 32х38 (DIN)...32х40; 33х39; 34х40; 35х41; 36х42; 38х44; 39х47; 40х46; 42х49...42х52; 45х52; 48х55; 52х60 | Промышленная гидравлика, судовые системы, фланцевые соединения. |
| Наборы | Комплекты "10", "15", "16", "20" шт. (толщ. 1.0/1.5 мм) | Удобное решение для автосервисов и мастерских (ходовые размеры в одной упаковке). |
Преимущества покупки на ТЕХНОТОЧКЕ
Мы понимаем потребности снабжения и предлагаем условия, выгодные как заводам, так и частным мастерам.
- Прямые поставки: Шайбы изготовлены из качественной меди марки М1/М2 с соблюдением ГОСТ и DIN. Гарантируем отсутствие примесей и правильную твердость.
- Широчайший ассортимент: В наличии сотни типоразмеров и толщин (от 0.3 до 3.0 мм). Есть редкие размеры и DIN 7603A.
- Оперативная отгрузка: Весь товар на складе. Вам не нужно ждать производства — комплектуем заказ сразу.
- Профессиональные консультации: Поможем подобрать аналог или собрать набор под ваши задачи (для автосервиса, цеха).
- Никаких минимальных партий: Продаем от 1 штуки. Нужна одна шайба на форсунку? Отгрузим.
