Инженерный разбор вакуумного шнура: Круглое vs Прямоугольное сечение

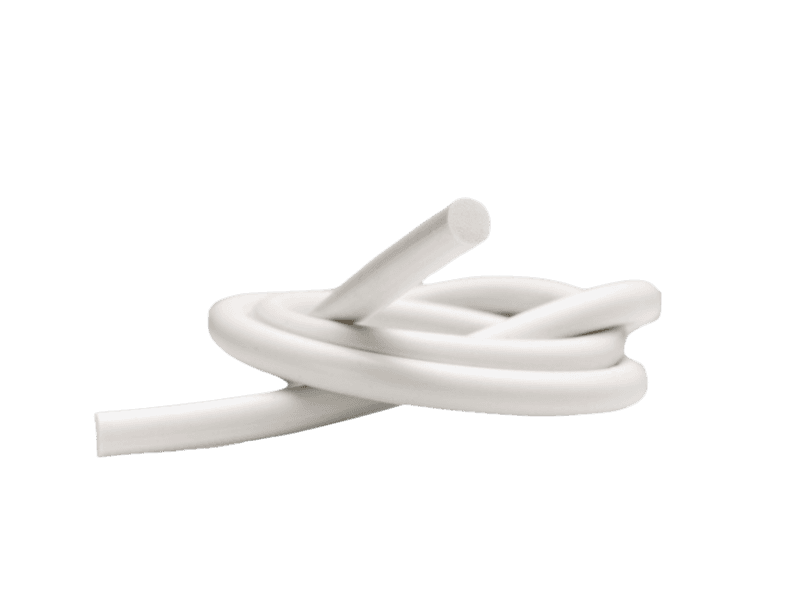

Вакуумный шнур — это монолитное (не полое) резинотехническое изделие с круглым или прямоугольным сечением, предназначенное для статического уплотнения. Его основная функция — создание герметичного барьера в разъемных соединениях вакуумных систем. В отличие от клеев или герметиков, шнур обеспечивает разборность соединения. Принцип его работы основан на упругой деформации: шнур закладывается в специальную канавку (паз) и сжимается, полностью заполняя зазор и предотвращая проникновение атмосферного воздуха.
Области применения
Основная сфера применения — вакуумная техника и оборудование, работающее под разрежением:
- Промышленное производство: уплотнение крышек и фланцев вакуумных печей, установок напыления, вакуумных прессов, сушильных камер.
- Научно-исследовательская деятельность: герметизация лабораторных вакуумных постов, эксикаторов, шлюзовых камер.
- Специализированное оборудование: уплотнение смотровых окон, дверей автоклавов, испытательных стендов.
Оборудование, где применяют
Вакуумные шнуры являются неотъемлемой частью конструкций вакуумных насосных станций, установок ионно-плазменного напыления (серии ННВ, Булат), вакуумных печей (СНВЭ), масс-спектрометров, электронных микроскопов и другого оборудования, где требуется создание и поддержание вакуума.
Материалы
Ключевое отличие "вакуумной" резины от резины общего назначения — это ее состав, оптимизированный для работы в условиях разрежения.
| Компонент | Назначение и ключевые характеристики |
|---|---|
| Синтетический каучук (SBR/EPDM) | Обеспечивает эластичность и необходимый диапазон рабочих температур (обычно от -30°C до +80°C). |
| Специальные наполнители | Придают резине низкую газопроницаемость и, что самое важное, низкое газоотделение (outgassing). Это свойство не позволяет материалу "газить" в вакууме, загрязняя откачиваемый объем и мешая достижению глубокого разрежения. |
Основные типы по ТУ и их различия
В рамках одного ТУ (например, ТУ 38.1051168-81) шнуры различаются по форме сечения. Выбор формы — это конструкторское решение, основанное на конфигурации уплотняемого узла.
| Тип сечения | Особенности конструкции и применения | Примеры из списка |
|---|---|---|
| Круглое | Наиболее универсальный тип. Обеспечивает надежное уплотнение даже при наличии небольших дефектов в пазу. Создает две узкие линии контакта. Прост в монтаже. | 08 мм, 14 мм, 30 мм |
| Прямоугольное (включая квадратное) | Применяется, когда требуется большая площадь контакта уплотнителя. Обеспечивает лучшую стабильность в пазу, предотвращая его выкручивание. Требует более точного исполнения паза. | 05*5 мм, 10*12 мм, 20*25 мм |
Пример условного обозначения
Российские стандарты:
Рассмотрим: Шнур вакуумный 10х12 ТУ 38.1051168-81
- Шнур вакуумный: Наименование изделия.
- 10х12: Размеры сечения в мм (ширина и высота для прямоугольного). Для круглого шнура указывается один размер — диаметр (например, Шнур 14).
- ТУ 38.1051168-81: Технические условия, которые гарантируют, что резина имеет необходимые вакуумные свойства.
Зарубежные стандарты (DIN, ISO):
Прямых аналогов нет. В международной практике такой шнур специфицируется по параметрам: "Rectangular sealing cord, 10x12 mm, SBR, 70 ShA, for vacuum application". Ключевыми стандартами для оценки материала являются ISO 48 (твердость по Шору А) и ISO 815-1 (остаточная деформация сжатия), а также данные по газоотделению.
Таблица взаимозаменяемости
Важнейшее правило инженера: подбор шнура осуществляется под конкретный паз. Степень сжатия должна составлять 15-30%. Неправильный подбор приведет к "натеканию" (потере вакуума) или разрушению шнура.
| Задача | Исходный шнур | Возможная замена | Инженерное примечание |
|---|---|---|---|
| Уплотнить паз прямоугольного сечения 10х10 мм, глубина 8 мм | 10*10 мм | Круглый шнур 12 мм | Замена допустима. Круглый шнур диаметром 12 мм сожмется до 8 мм в пазу, обеспечив надежное уплотнение. Прямоугольный шнур 10х10 мм также будет работать, сжимаясь до 8 мм. |
| Требуется уплотнение в пазу круглого сечения (полусфера) | Круглый шнур 10 мм | Прямоугольный шнур 08*08 мм | Замена не рекомендуется. Прямоугольный шнур ляжет в круглый паз неправильно, создав неравномерное напряжение и точки потенциальной утечки. |
| В наличии шнур 10х10, а нужен 10х12. | 10*12 мм | 10*10 мм | Замена недопустима. Если паз рассчитан на высоту шнура 12 мм, то шнур высотой 10 мм не создаст необходимого сжатия, и герметичности не будет. |
