Соединения Tankwagen (TW / Eurocoupling) по EN 14420-7: Технический гид
Соединение Tankwagen (TW), также известное как "евросоединение" или "соединение для автоцистерн", — это система быстроразъемных соединений (БРС), стандартизированная по европейскому стандарту EN 14420-7. Она разработана для безопасной и надежной перекачки жидкостей, порошков и газов, в том числе опасных. Отличительной чертой является поворотный рычаг на приемной части (муфте), который зажимает ответную часть (штуцер), обеспечивая вибростойкое и герметичное соединение, которое невозможно случайно разъединить.
Области применения
- Химическая промышленность: перекачка кислот, щелочей, растворителей.
- Нефтегазовая отрасль: слив/налив топлива, масел, битума.
- Пищевая промышленность: транспортировка молока, растительных масел, спиртов, соков.
- Строительство: перекачка цемента, строительных смесей, воды.
Ключевые материалы
Выбор материала определяет химическую стойкость, прочность и область применения соединения.
| Материал | Свойства | Основная область применения |
|---|---|---|
| Нержавеющая сталь (AISI 316) | Максимальная химическая и коррозионная стойкость, гигиеничность. | Агрессивные химикаты, пищевые продукты, фармацевтика. |
| Латунь | Хорошая коррозионная стойкость, искробезопасность. | Нефтепродукты, вода, общепромышленные задачи. |
| Алюминий | Легкий вес. | Используется в основном для защитных крышек и заглушек, где нет давления. |
Расшифровка обозначений
Система имеет немецкие корни, что отражено в маркировке.
| Обозначение | Полное наименование | Описание |
|---|---|---|

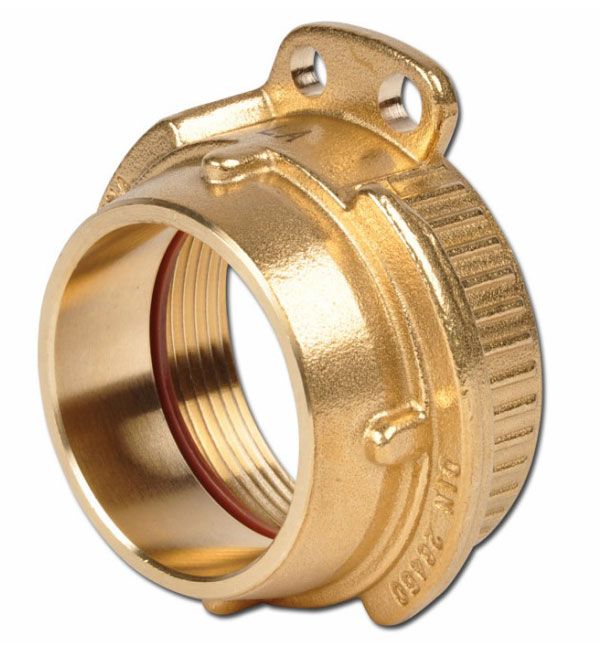

| MK (Mutterkupplung) | Муфта / Приемная часть | "Мама". Ответная часть с поворотным прижимным рычагом. Обычно имеет хвостовик типа "елочка" для шланга. |
| VK (Vaterkupplung) | Штуцер / Вставная часть | "Папа". Вставляется в муфту MK. Также обычно имеет хвостовик "елочка". |
| MB (Mutterblindkappe) | Крышка для муфты | Надевается на муфту MK для защиты от грязи и остаточных проливов. |
| VB (Vaterblindstopfen) | Заглушка для штуцера | Вставляется в штуцер VK или в резьбовой фитинг для защиты. |
| Фитинг с резьбой | Адаптер резьбовой | Имеет с одной стороны головку TW (VK или MK), а с другой — стандартную трубную резьбу (BSP) для подключения к оборудованию. |
Уплотнения: Сердце соединения
Герметичность соединения обеспечивает сменное плоское уплотнение, установленное в муфте MK. Выбор материала уплотнения так же важен, как и выбор материала самого фитинга.
| Материал уплотнения | Применение |
|---|---|
| NBR (Нитрильный каучук) | Масла, бензин, дизельное топливо (стандартное уплотнение). |
| EPDM (Этилен-пропиленовый каучук) | Горячая вода, пар, щелочи, кислоты. Нестоек к маслам. |
| Viton® (FKM) | Высокоагрессивные химикаты, высокие температуры. |
| PU (Полиуретан) | Абразивные среды (цемент, песок). |
Разбор примеров из вашего списка
Муфта MK 3" (75 мм) AISI 316: Приемная часть ("мама") Ду-75 из нержавеющей стали. Предназначена для шланга, по которому будут перекачивать агрессивные или пищевые продукты.Штуцер VK 2" (50 мм) латунь: Вставная часть ("папа") Ду-50 из латуни. Типичное решение для топливных шлангов.Фитинг наружная резьба EN 14420-2 4" (100 мм) AISI 316: Вероятно, имеется в виду адаптер с наружной резьбой BSP 4 дюйма и головкой VK или MK Ду-100 из нержавеющей стали.Крышка MB 4" (100 мм) алюминий: Легкая защитная крышка для муфты MK Ду-100. Не предназначена для удержания давления.
Преимущества покупки соединений TW на ТЕХНОТОЧКА
- Широкий ассортимент: Все типы (MK, VK, MB, VB, адаптеры) и размеры (от 2" до 4") в наличии.
- Разнообразие материалов: Нержавеющая сталь, латунь и алюминий для любых задач.
- Подбор уплотнений: Комплектуем соединения уплотнениями из нужного материала (NBR, EPDM, Viton) под вашу рабочую среду.
- Готовые решения: Можем поставить не только фитинги, но и промышленные рукава в сборе с установленными соединениями TW.
- Профессиональные консультации: Поможем подобрать правильное соединение и материал уплотнения для обеспечения безопасности вашего технологического процесса.
