Стопорные кольца наружные ГОСТ 13942-86 и DIN 471: Инженерный разбор

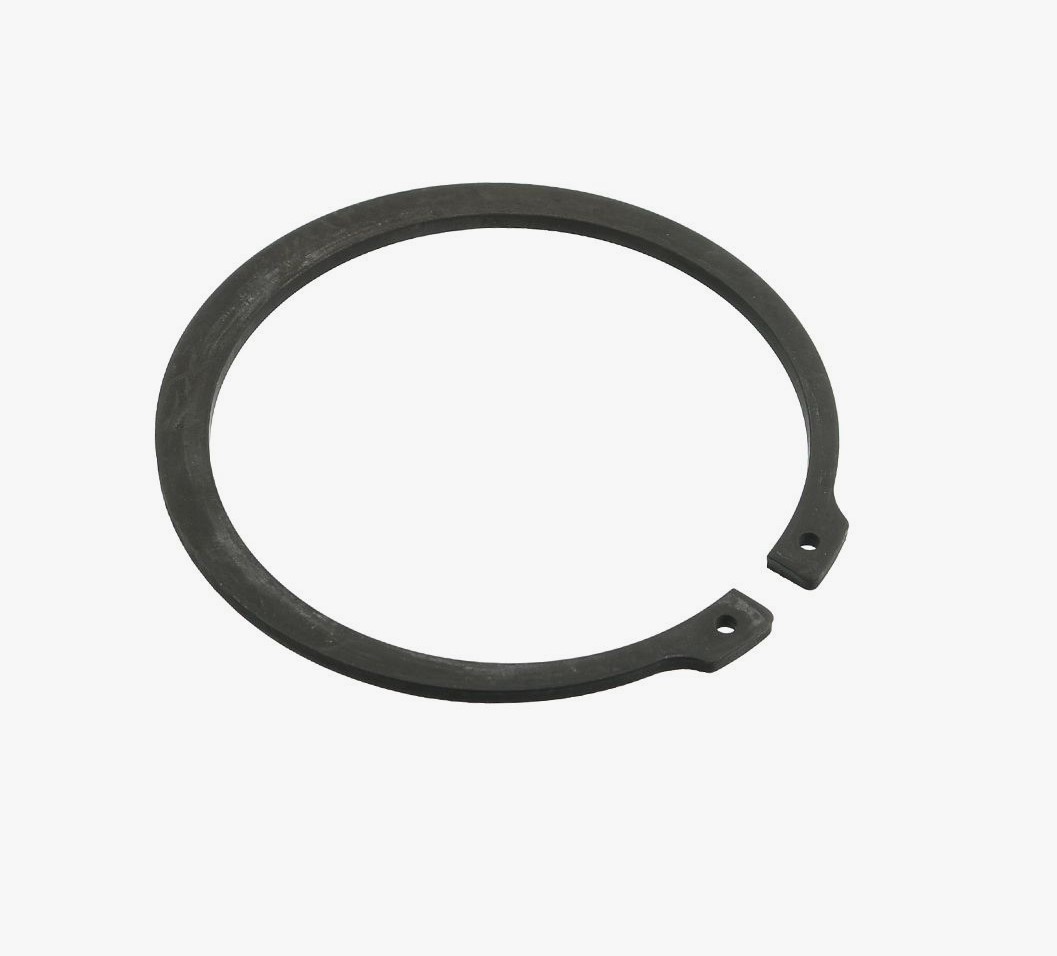

Наружное стопорное кольцо — это эксцентрическое пружинное кольцо, которое устанавливается в канавку на валу. Его основная функция — надежная аксиальная фиксация деталей (подшипников, шестерен, втулок) на валу, предотвращающая их осевое смещение под нагрузкой. Простая, но в то же время критически важная деталь, от которой зависит работа всего узла.
Области применения
Наружные стопорные кольца применяются повсеместно, где есть валы и необходимость закрепить на них какие-либо компоненты. Это базовый элемент для многих отраслей:
- Общее машиностроение: фиксация подшипников и шестерен на валах редукторов, электродвигателей, насосов.
- Автомобильная промышленность: сборка валов коробок передач, компонентов подвески, карданных валов.
- Сельскохозяйственная техника: крепление элементов на валах отбора мощности, в узлах сеялок, комбайнов.
- Производство инструмента и оборудования: фиксация рабочих органов, патронов, шкивов.
Оборудование, где применяют
Вы легко найдете эти кольца в конструкциях валов гидравлических насосов Parker Hannifin, редукторов SEW-EURODRIVE, в ступичных узлах грузовой техники MAN и Scania, а также в бесчисленном множестве станков, конвейерных линий и силовых агрегатов.
Материалы изготовления
Ключевое свойство стопорного кольца – его упругость. Материал должен позволять кольцу расширяться при монтаже и возвращаться в исходное состояние, плотно обжимая канавку. От правильного выбора материала зависит долговечность и надежность фиксации.
| Материал | Стандарт | Основные характеристики и применение |
|---|---|---|
| Сталь 65Г | ГОСТ 14959 | Самый распространенный и сбалансированный вариант для стандартных условий. Это рессорно-пружинная сталь, обладающая высокой упругостью и хорошей износостойкостью. Обычно поставляется с защитным оксидным или фосфатным покрытием. |
| Сталь 60С2А | ГОСТ 14959 | Легированная пружинная сталь. Применяется в узлах, работающих в условиях повышенных вибраций и динамических нагрузок, где требуется увеличенный ресурс и усталостная прочность. |
| Сталь 40Х13 (AISI 420) | ГОСТ 5632 | Коррозионностойкая сталь. Незаменима при эксплуатации в агрессивных средах: повышенная влажность, контакт с кислотами, щелочами. Широко используется в пищевой, химической и медицинской промышленности. |
| Пружинная сталь Ck75 (1.1248) | DIN EN 10132-4 | Стандартный материал для колец по DIN 471. Является европейским аналогом стали 65Г, обеспечивает стабильные упругие характеристики и высокое качество. |
Основные типы по ГОСТ 13942-86 и DIN 471
Российский стандарт ГОСТ 13942-86 и немецкий DIN 471 описывают конструктивно схожие изделия, которые в большинстве случаев взаимозаменяемы. Однако для инженера важно знать нюансы, которые могут повлиять на работоспособность узла.
Ключевая мысль: При замене кольца ГОСТ на DIN или наоборот, всегда сопоставляйте не только диаметр вала, но и толщину кольца (s), а также радиальную ширину (b). Расхождения в этих параметрах могут привести к неправильной посадке или недостаточной удерживающей силе.
| Параметр | ГОСТ 13942-86 | DIN 471 |
|---|---|---|
| Конструкция | Эксцентрические кольца (оси внутреннего и внешнего диаметров смещены). Такая геометрия обеспечивает более равномерное давление по всей окружности канавки. | Также эксцентрические. Геометрия очень близка к ГОСТ, что и обеспечивает хорошую взаимозаменяемость. |
| Толщина кольца (s) | Четко регламентирована стандартом для каждого диаметра вала. | Для некоторых диаметров может предлагать иную толщину, чем ГОСТ. Например, для вала d=35 мм ГОСТ предусматривает толщину 1.7 мм, а DIN — 1.5 мм. Выбор зависит от требуемой осевой нагрузки и размеров канавки. |
| Материалы | В основном используются стали 65Г и 60С2А. Для агрессивных сред — 40Х13. | Стандартный материал — пружинная сталь (например, Ck75). Широко доступны варианты из нержавеющих сталей (X10CrNi18-8, X5CrNiMo17-12-2). |
| Покрытия | Химическое оксидирование (Хим.Окс.прм), химическое фосфатирование (Хим.Фос.прм), кадмирование (Кд.хр). | Фосфатирование, цинкование (гальваническое, термодиффузионное). |
| Размерный ряд | Охватывает диапазон диаметров валов от 4 до 200 мм. | Предлагает более широкий ряд, особенно в области малых и очень крупных (до 300 мм и более) диаметров. |
Пример условного обозначения
Правильное чтение маркировки исключает ошибки при заказе и монтаже. Рассмотрим на конкретных примерах.
Российский стандарт (ГОСТ 13942-86)
Пример: Кольцо 40.65Г.05 ГОСТ 13942-86
- Кольцо: Наименование изделия.
- 40: Номинальный диаметр вала (мм), на который устанавливается кольцо.
- 65Г: Марка стали. Если не указана, материал выбирается изготовителем по стандарту.
- 05: Обозначение типа покрытия (в данном случае — химическое фосфатирование с промасливанием). При отсутствии покрытия блок опускается.
- ГОСТ 13942-86: Номер стандарта.
Зарубежный стандарт (DIN 471)
Пример: Ring A 40 x 1,75 DIN 471
- Ring (или Sprengring): Наименование изделия.
- A: Обозначение типа (A - наружное, для вала).
- 40: Номинальный диаметр вала (мм).
- x 1,75: Толщина кольца (мм). Это ключевое отличие в маркировке от ГОСТ, где толщина подразумевается стандартом.
- DIN 471: Номер стандарта.
Таблица взаимозаменяемости
Прямая замена возможна в большинстве случаев, но всегда требует инженерной проверки.
| Российский стандарт | Зарубежный аналог | Примечание |
|---|---|---|
| ГОСТ 13942-86 | DIN 471 | Являются прямыми аналогами по назначению и геометрии. Всегда сверяйте толщину кольца (s) и размеры посадочной канавки по таблицам стандартов перед заказом. |
