Инженерный анализ электропроводящих техпластин

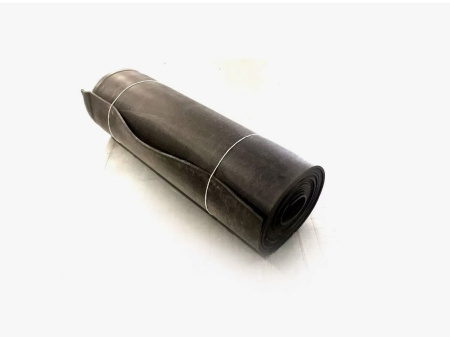

Электропроводящая (антистатическая) техпластина — это специальный вид резиновой пластины, разработанный для контролируемого отвода (стекания) статического электричества. В отличие от диэлектрической резины, которая накапливает заряд на своей поверхности, электропроводящая пластина имеет низкое удельное объемное сопротивление, что позволяет статическому заряду безопасно уходить на контур заземления. Ее основное применение — защита от электростатического разряда (ESD) в чувствительных к статике зонах.
Области применения
Применение этого материала строго регламентировано требованиями безопасности:
- Электронная промышленность: напольные и настольные покрытия в зонах монтажа и ремонта микроэлектроники (ESD-защищенные зоны).
- Взрывоопасные производства: настилы, футеровка оборудования в помещениях, где используются горючие жидкости, газы и пыль (нефтебазы, шахты, химические заводы).
- Медицина и лаборатории: антистатические полы в операционных, серверных, "чистых комнатах" для защиты чувствительного оборудования.
- Полиграфия, текстильная промышленность: покрытие для валов и узлов оборудования, где трение генерирует большое количество статики.
Оборудование, где применяют
Из электропроводящей пластины изготавливают антистатические коврики для рабочих мест монтажников РЭА, напольные покрытия, прокладки для фланцев трубопроводов, перекачивающих легковоспламеняющиеся жидкости, а также специальные уплотнения для корпусов электронных приборов.
Материалы
Секрет электропроводности кроется не в каучуке, а в специальном наполнителе.
| Компонент | Материал и его ключевая функция |
|---|---|
| Полимерная основа | Могут использоваться различные каучуки (SBR, NBR, EPDM), которые определяют механические и химические свойства пластины (например, маслостойкость). Сама по себе полимерная матрица является диэлектриком. |
| Проводящий наполнитель | Специальные марки технического углерода (сажи). Это ключевой компонент. В отличие от обычной сажи, эти марки имеют особую структуру, которая при определенной концентрации образует в диэлектрической резиновой матрице непрерывную проводящую сетку. Именно эта сетка обеспечивает стекание заряда. |
Основные типы и сравнительный анализ
Электропроводящая пластина — это антагонист диэлектрической. Их сравнение наглядно показывает разницу в назначении.
| Параметр | Электропроводящая пластина | Диэлектрическая пластина (Коврик диэлектрический ГОСТ 4997-75) |
|---|---|---|
| Основная функция | Проводить электричество для снятия статического заряда. | Не проводить электричество для защиты человека от поражения током. |
| Удельное объемное сопротивление, Ом·м | Низкое (обычно не более 1 млн Ом·м). | Очень высокое (огромное значение, измеряемое сотнями триллионов Ом·м). |
| Применение | Защита оборудования от статики (ESD). | Защита персонала от высокого напряжения. |
| Обязательное условие эксплуатации | Обязательное заземление. Без заземления теряет смысл. | Никакого заземления. Должна быть сухой и чистой для сохранения изолирующих свойств. |
Пример условного обозначения
Российские стандарты (ТУ):
Единого ГОСТа нет, пластины выпускаются по ТУ производителя.
Пластина электропроводящая 3,5 ТУ 38.105.1166-98
- Пластина электропроводящая: Наименование материала.
- 3,5: Толщина в мм.
- ТУ...: Нормативный документ, который регламентирует ключевой параметр — удельное электрическое сопротивление, а также физико-механические свойства.
Зарубежные стандарты (IEC 61340, ANSI/ESD S20.20):
Классификация идет по функциональным свойствам, чаще всего по поверхностному сопротивлению или сопротивлению к точке заземления.
- Conductive (Проводящий): сопротивление к точке заземления менее 1 миллиона Ом.
- Static Dissipative (Токорассеивающий): сопротивление к точке заземления от 1 миллиона до 1 миллиарда Ом.
Таблица взаимозаменяемости
Инженерное кредо: Путать электропроводящую и диэлектрическую пластины — это не просто ошибка. Это создание прямой угрозы жизни персонала или гарантированный выход из строя дорогостоящего оборудования.
| Задача | Неправильное (опасное) решение | Правильное решение | Инженерное обоснование |
|---|---|---|---|
| Защитный коврик перед высоковольтным щитом (1000В) | Использовать черную электропроводящую пластину. | Использовать только диэлектрический коврик по ГОСТ 4997-75. | СМЕРТЕЛЬНО ОПАСНО! Электропроводящий коврик, особенно если он заземлен, создаст для человека идеальный путь для прохождения тока на землю в случае аварийного касания токоведущих частей. |
| Настольное покрытие для монтажа микросхем | Использовать обычную резину ТМКЩ или диэлектрический коврик. | Использовать электропроводящую (антистатическую) пластину, подключенную к заземлению через резистор. | Диэлектрик будет накапливать статический заряд от движений монтажника. При касании компонента произойдет разряд (ESD), который невидимо и необратимо повредит микросхему. |
| Футеровка бункера для пересыпки мучной пыли | Использовать обычную листовую резину. | Использовать заземленную электропроводящую пластину. | Трение частиц муки (или любой другой органической пыли) о стенки создает огромный статический заряд. Искра от этого заряда может вызвать взрыв пылевоздушной смеси. Электропроводящая футеровка предотвращает накопление заряда. |
| Резиновый настил в гараже для защиты пола от шипов | Использовать дорогую электропроводящую пластину. | Использовать обычную техпластину ТМКЩ. | В данной задаче нет требований по электробезопасности. Нужна только механическая прочность и износостойкость. Применение специализированной и более дорогой пластины экономически не оправдано. |
