Точки контроля давления (микрогидравлика): Инженерный обзор
Точка контроля давления (ТКД), также известная как диагностический порт или "микрогидравлика", — это миниатюрный, подпружиненный обратный клапан, который устанавливается в ключевых узлах гидравлической системы. Его основное предназначение — обеспечить быстрый, безопасный и герметичный доступ для подключения измерительного оборудования (манометров, датчиков, расходомеров) без остановки системы и без потерь рабочей жидкости. Это позволяет проводить диагностику, наладку и поиск неисправностей в режиме реального времени.
Области применения
Точки контроля давления являются неотъемлемой частью современной гидравлики и применяются повсеместно, где требуется мониторинг рабочих параметров:
- Мобильная техника: диагностика давления в гидролиниях управления, тормозных системах и контурах рабочего оборудования экскаваторов, погрузчиков, тракторов, комбайнов.
- Промышленное оборудование: настройка давления на гидростанциях, прессах, станках с ЧПУ, термопластавтоматах.
- Судостроение и морская техника: контроль состояния рулевых машин, лебедок, кранов.
- Сервисное обслуживание: отбор проб гидравлической жидкости для анализа на чистоту и наличие примесей.
Оборудование, где применяют
Диагностические порты являются стандартным компонентом на оборудовании ведущих мировых производителей, таких как Bosch Rexroth, Parker, Eaton, Danfoss, Hydac. Они интегрированы в гидросистемы техники Caterpillar, Komatsu, John Deere, Liebherr, КАМАЗ и многих других, позволяя сервисным инженерам быстро и точно определять состояние машины.
Материалы изготовления
Надежность работы под высоким давлением (часто до 630 бар) требует использования высококачественных и точно обработанных материалов.
| Компонент | Материал | Защитное покрытие / Характеристики |
|---|---|---|
| Корпус | Высокопрочная углеродистая сталь (например, 1.0718) | Гальваническое цинкование с пассивацией (ZnNi) для защиты от коррозии. |
| Клапан и пружина | Нержавеющая сталь | Обеспечивает долговечность и коррозионную стойкость внутреннего механизма. |
| Уплотнения | NBR (Нитрильный каучук) FKM/Viton (Фторкаучук) |
NBR — стандарт для минеральных масел (-30...+100°C). FKM — для высоких температур и агрессивных сред (-20...+200°C). |
| Защитный колпачок | Пластик (LDPE), сталь или алюминий | Предохраняет разъем от попадания грязи и механических повреждений. |
Основные типы по способу монтажа
Точки контроля давления классифицируются в первую очередь по способу их интеграции в гидравлическую систему.
| Тип | Описание и способ монтажа | Область применения |
|---|---|---|
| Ввертные (резьбовые) | Наиболее распространенный тип. Монтируется непосредственно в резьбовое отверстие на корпусе гидроаппаратуры (насос, клапанный блок, гидроцилиндр). | Стационарная установка в ключевых точках гидросистемы при ее производстве или модернизации. |
| Трубные (для врезки в линию) | Выполнены в виде Т-образного фитинга, который устанавливается в разрез жесткого трубопровода или гидравлического рукава. | Используются для добавления точки контроля в уже существующую магистраль, где нет штатных портов. |
| Для РВД (под опрессовку) | Представляют собой фитинг с диагностическим портом, который опрессовывается непосредственно на рукав высокого давления при его изготовлении. | Сборка диагностических РВД, которые используются как часть тестового оборудования. |
Пример условного обозначения
Понимание маркировки позволяет точно идентифицировать компонент. Разберем на примере из нашего ассортимента.

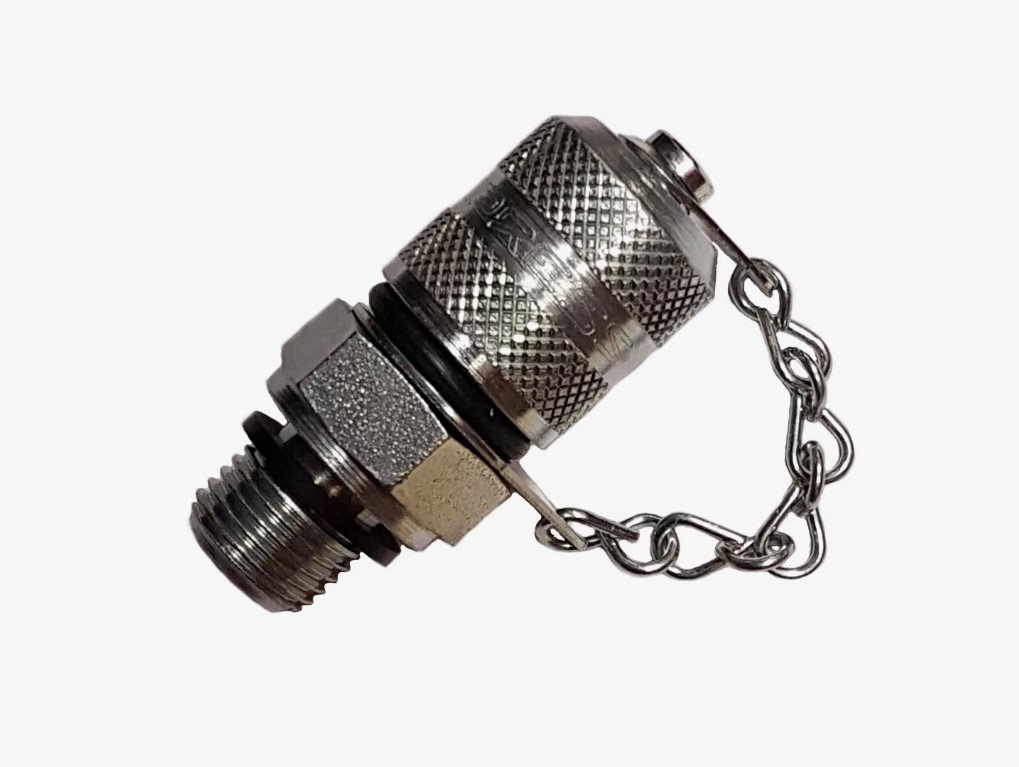

Точка контроля давления ввертная М16х1,5 - 1/4" NPTF
- Точка контроля давления ввертная: Определяет тип изделия и способ монтажа.
- М16х1,5: Резьба для подключения к гидравлической системе.
- М - тип резьбы (метрическая).
- 16 - номинальный диаметр резьбы в мм.
- 1,5 - шаг резьбы в мм.
- 1/4" NPTF: Резьба для подключения измерительного шланга.
- 1/4" - условный проход резьбы в дюймах.
- NPTF - стандарт резьбы (американская коническая трубная).
Данный тип является переходником, позволяя подключить измерительное оборудование со стандартом NPTF к порту с метрической резьбой. В международных каталогах сам диагностический порт чаще всего соответствует стандарту ISO 15171-2. Известные коммерческие наименования: Stauff Test 20, Parker EMA3, Minimess 1620.
Таблица взаимозаменяемости
Взаимозаменяемость точек контроля — ключевой аспект для сервисных служб. Важно различать взаимозаменяемость самого порта и резьбовых соединений.
| Элемент | Стандарт | Совместимость |
|---|---|---|
| Порт для подключения манометра | ISO 15171-2 | Полностью взаимозаменяем. Измерительный шланг стандарта Stauff Test 20 можно подключить к точке Parker PDC/EMA3, и наоборот. Это обеспечивает универсальность диагностического оборудования. |
| Присоединительная резьба (в систему) | Метрическая (M), Дюймовая (G, UNF), Коническая (NPTF) | Не взаимозаменяемы. Точку с резьбой М16х1,5 невозможно установить в порт с резьбой 1/4" NPTF. Подбор должен быть абсолютно точным. |
Ключевой вывод: сервисный инженер может использовать один комплект измерительных шлангов для работы с точками контроля разных производителей, но сами точки должны быть подобраны строго в соответствии с резьбой в порту оборудования.
