Уплотнения для силовых трансформаторов: Инженерный барьер для защиты от утечек и влаги
Уплотнители для трансформаторов — это резинотехнические изделия (РТИ) специального назначения, разработанные для герметизации всех разъемных соединений маслонаполненного электротехнического оборудования. Их главная задача — работать как двойной барьер: с одной стороны, они предотвращают утечку трансформаторного масла из бака, с другой — надежно защищают внутреннюю активную часть (обмотки, магнитопровод) от проникновения атмосферной влаги, кислорода и пыли. Учитывая, что диэлектрическая прочность масла катастрофически падает даже при минимальном содержании воды, качество и правильный выбор уплотнения становятся факторами, напрямую определяющими срок службы и безаварийную работу всего трансформатора.
Области применения
Данные уплотнения применяются при производстве, ремонте и сервисном обслуживании маслонаполненного высоковольтного оборудования:
- Электроэнергетика: силовые трансформаторы и автотрансформаторы на узловых подстанциях, электростанциях (ТЭЦ, ГЭС, АЭС).
- Промышленные предприятия: понижающие трансформаторы в цеховых и главных понизительных подстанциях (ГПП).
- Транспорт: тяговые подстанции электрифицированных железных дорог и городского электротранспорта.
- Нефтегазовая отрасль: трансформаторы для питания буровых установок и насосных станций.
Оборудование, где применяют
Уплотнения являются неотъемлемой частью конструкции следующих типов оборудования:
- Силовые масляные трансформаторы (ТМ, ТМГ, ТМН, ТДН, ТРДН).
- Масляные реакторы (РОМ, РТМ).
- Высоковольтные вводы (проходные изоляторы) классов напряжения НН (низкого) и ВН (высокого).
- Переключатели ответвлений обмоток (ПБВ, РПН).
- Расширительные баки, радиаторы охлаждения, фланцевые соединения маслопроводов.
Материалы
Ключевое инженерное требование: для трансформаторов используется не просто маслобензостойкая, а специальная маслостойкая резина с повышенной стойкостью к атмосферному старению и озону.
| Тип резины (Марка смеси) | Рабочий диапазон температур, °C | Ключевые свойства и назначение |
|---|---|---|
| Маслостойкая резина IРП-1354, 51-2062 (и аналоги) | -60 до +100 | Стандарт для уплотнений трансформаторов климатического исполнения УХЛ1. Обладает высокой стойкостью к трансформаторным маслам (Т-1500У, ГК), озону, ультрафиолету. Важно: не выделяет в масло серу и другие примеси, снижающие его диэлектрические свойства. |
| Фторкаучук (FKM / Viton) | -20 до +200 | Применяется в специальных трансформаторах, работающих при повышенных температурах, или для уплотнения сред с агрессивными присадками. |

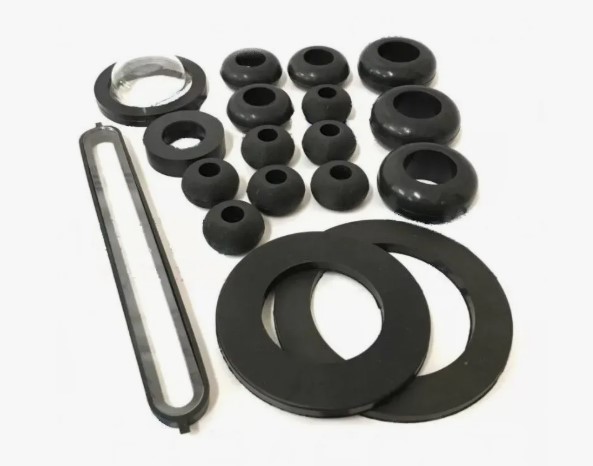

Основные типы уплотнений по месту установки
Уплотнения для трансформаторов классифицируются не по ГОСТам, а по своей форме и месту установки, так как для каждого узла требуется своя уникальная геометрия.
| Тип уплотнения | Форма и конструкция | Место установки и назначение |
|---|---|---|
| Уплотнения вводов ВН и НН | Кольца и втулки круглого или сложного сечения. | Герметизация места установки фарфоровых или полимерных проходных изоляторов на крышке или стенке бака. |
| Уплотнения разъема бака | Прокладки или шнуры прямоугольного/квадратного сечения. | Герметизация основного фланцевого соединения между крышкой и баком трансформатора. |
| Уплотнения радиаторов и арматуры | Плоские прокладки или кольца круглого сечения. | Герметизация фланцев радиаторов системы охлаждения, кранов, клапанов, маслоуказателей. |
| Уплотнения люков и смотровых окон | Прокладки прямоугольного сечения или шнуры. | Герметизация инспекционных и технологических люков на баке и крышке трансформатора. |
Пример условного обозначения
Важно: Единого стандарта маркировки не существует. Идентификация уплотнения почти всегда производится по чертежному номеру из конструкторской документации на трансформатор.
Пример по заводскому ТУ или чертежу:Уплотнение ЧЕРТ. 535.18.12.01
- Уплотнение: Наименование изделия.
- ЧЕРТ. 535.18.12.01: Уникальный чертежный номер, присвоенный заводом-изготовителем трансформатора. Это единственный надежный идентификатор для заказа.
Пример для заказа шнура на отрез:Шнур 51-2062-8х12 ТУ ...
- Шнур: Тип изделия.
- 51-2062: Марка резиновой смеси.
- 8х12: Размеры сечения в мм.
- ТУ...: Нормативный документ на резиновую смесь или изделие.
Таблица взаимозаменяемости
Ключевое инженерное правило: Прямая взаимозаменяемость уплотнений от разных моделей трансформаторов отсутствует. Подбор аналога — это ответственная задача, требующая точной информации.
| Параметр | Правило подбора и замены |
|---|---|
| Соответствие чертежу | Самый надежный способ — заказ по оригинальному чертежному номеру из паспорта или сервисной документации трансформатора. |
| Геометрические размеры | Если чертеж неизвестен, необходимо выполнить точные замеры посадочного места (канавки). Для шнуров — сечение, для колец — внутренний диаметр и сечение, для прокладок — полный эскиз. Замерять старое, деформированное уплотнение нельзя! |
| Материал | Запрещается использовать резину общего назначения (например, стандартную МБС). Материал должен быть предназначен для работы с трансформаторным маслом и иметь соответствующий сертификат. Неправильный материал приведет к загрязнению масла и пробою. |
