Уплотнения штока и поршня: Инженерные основы герметизации гидроцилиндров
Уплотнение штока и уплотнение поршня — это два фундаментальных типа динамических гидравлических уплотнений, обеспечивающих работоспособность гидроцилиндра. Уплотнение штока устанавливается в крышку (буксу) цилиндра и предотвращает утечку рабочей жидкости наружу вдоль движущегося штока. Уплотнение поршня монтируется непосредственно на поршень, который перемещается внутри гильзы, и его задача — предотвратить перетекание жидкости между поршневой и штоковой полостями цилиндра, обеспечивая передачу усилия.
Области применения
Эти уплотнения — сердце любой гидравлической системы, применяемой в тяжелых условиях:
- Мобильная техника: строительная, дорожная, лесозаготовительная и сельскохозяйственная техника.
- Промышленное оборудование: гидравлические прессы, станки, термопластавтоматы.
- Подъемно-транспортное оборудование: автокраны, манипуляторы, гидроборты.
Оборудование, где применяют
Уплотнения штока и поршня являются стандартными компонентами гидроцилиндров таких производителей, как Bosch Rexroth, Parker, Hydac, Елецгидроагрегат и многих других, установленных на технике Caterpillar, Komatsu, JCB, КАМАЗ.
Материалы
Для динамических уплотнений, работающих под высоким давлением, ключевым материалом является полиуретан, благодаря его выдающейся износостойкости.
| Материал (Обозначение) | Рабочий диапазон t, °C | Ключевые свойства и назначение |
|---|---|---|
| Полиуретан (PU/TPU) | -35 до +110 | "Золотой стандарт" для гидравлики. Высочайшая стойкость к истиранию, экструзии (выдавливанию в зазор) и механическим повреждениям. Отличная работа с минеральными маслами. |

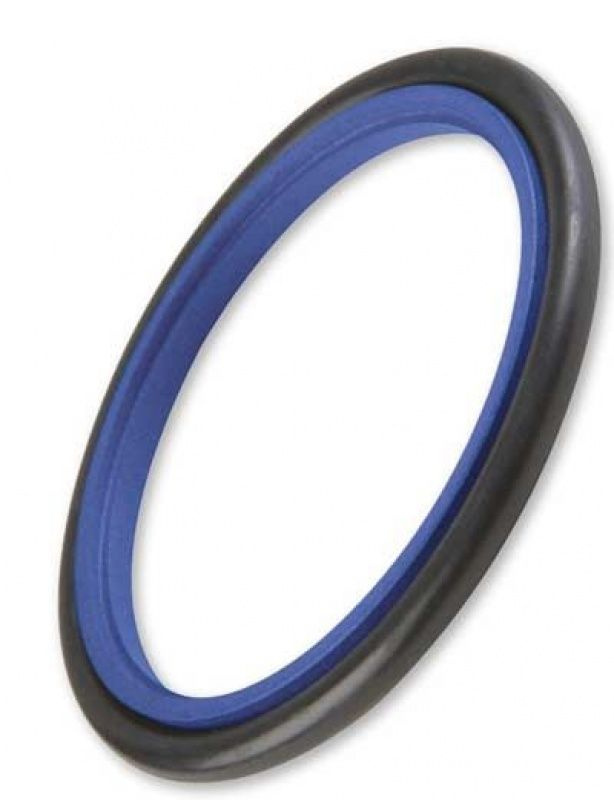

| Композиция PU + NBR | -30 до +100 | Часто используется в многокомпонентных уплотнениях. Полиуретан как основное кольцо, NBR — как эластичный элемент (энерджайзер) для улучшения уплотняющих свойств при низком давлении. |
Основные типы и различия
Несмотря на общую цель — герметизацию, уплотнения штока и поршня конструктивно различны и абсолютно невзаимозаменяемы.
| Тип уплотнения | Конструкция и назначение |
|---|---|
| Уплотнение штока | Обычно имеет асимметричный профиль. Наружная (статическая) кромка плотно сидит в канавке крышки, а внутренняя (динамическая) кромка короче и массивнее, чтобы противостоять давлению изнутри цилиндра и эффективно снимать масляную пленку со штока. |
| Уплотнение поршня | Часто имеет симметричный профиль (для цилиндров двустороннего действия) или представляет собой многокомпонентную систему (например, полиуретановое кольцо + опорные кольца). Конструкция рассчитана на восприятие давления попеременно с двух сторон. |
Пример условного обозначения
Маркировка уплотнений чаще всего соответствует их посадочным размерам или является артикулом производителя.
Пример для уплотнения штока:Уплотнение штока 28-38.7-4.2
- 28: Диаметр штока (внутренний диаметр уплотнения d) в мм.
- 38.7: Диаметр посадочной канавки (наружный диаметр уплотнения D) в мм.
- 4.2: Высота/ширина посадочной канавки (L) в мм.
Пример для уплотнения поршня:Уплотнение поршня 63*47-18.4/6.35
- 63: Диаметр гильзы цилиндра (наружный диаметр уплотнения D) в мм.
- 47: Диаметр посадочной канавки на поршне (внутренний диаметр уплотнения d) в мм.
- 18.4 / 6.35: Сложная высота, может указывать на многокомпонентность или специфический профиль. Для подбора аналога ключевым является общая ширина канавки (L).
Таблица взаимозаменяемости
Правильный подбор аналога требует точного измерения посадочного места.
| Правило | Инженерное обоснование |
|---|---|
| Уплотнения штока и поршня невзаимозаменяемы | Их профили спроектированы для разных задач. Установка штокового уплотнения на поршень (и наоборот) приведет к немедленной потере герметичности и разрушению уплотнения. |
| Аналог подбирается по размерам канавки | Для подбора аналога необходимо измерить три размера: d, D и L посадочного места (а не старого, изношенного уплотнения). Профиль аналога должен быть максимально близок к оригиналу. |
